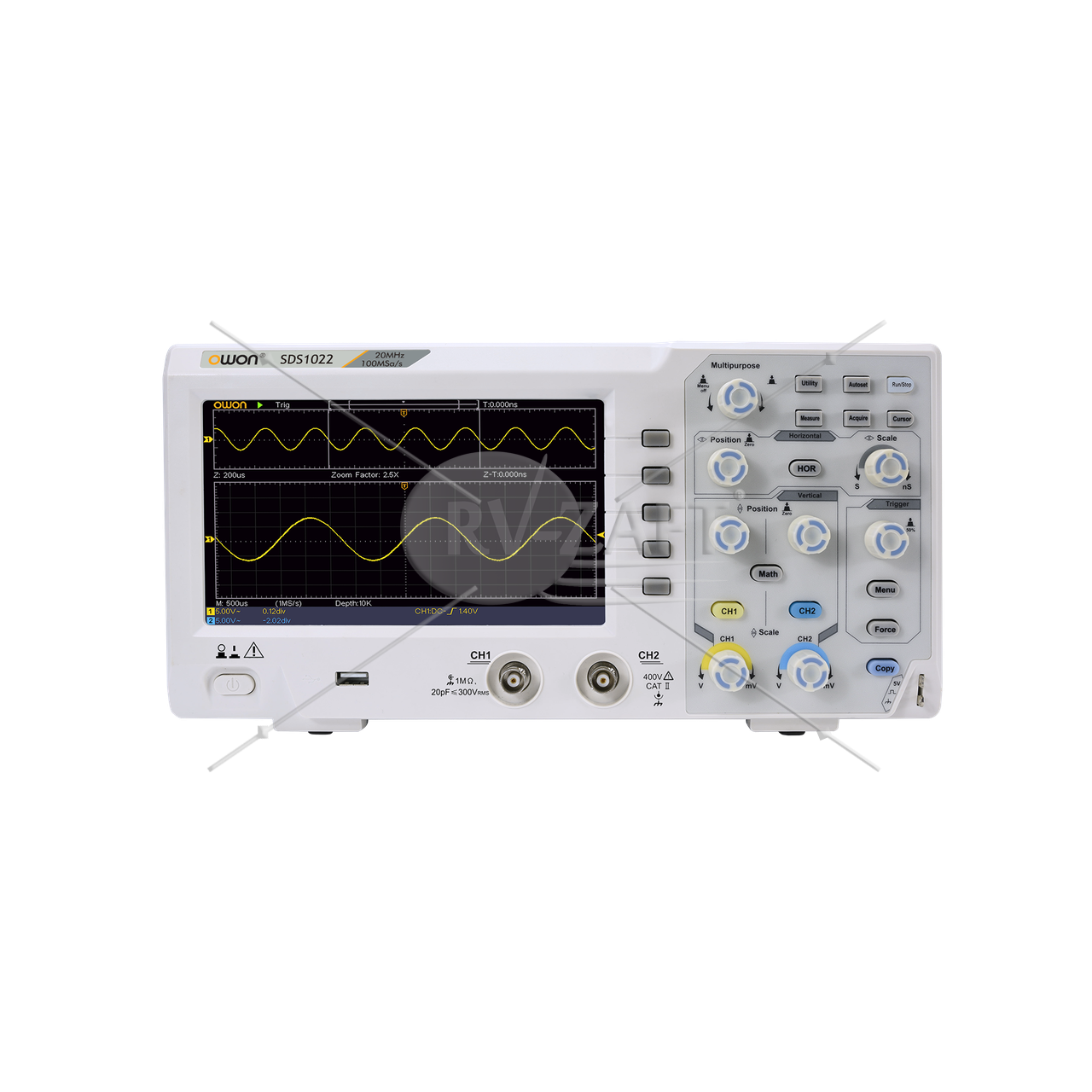

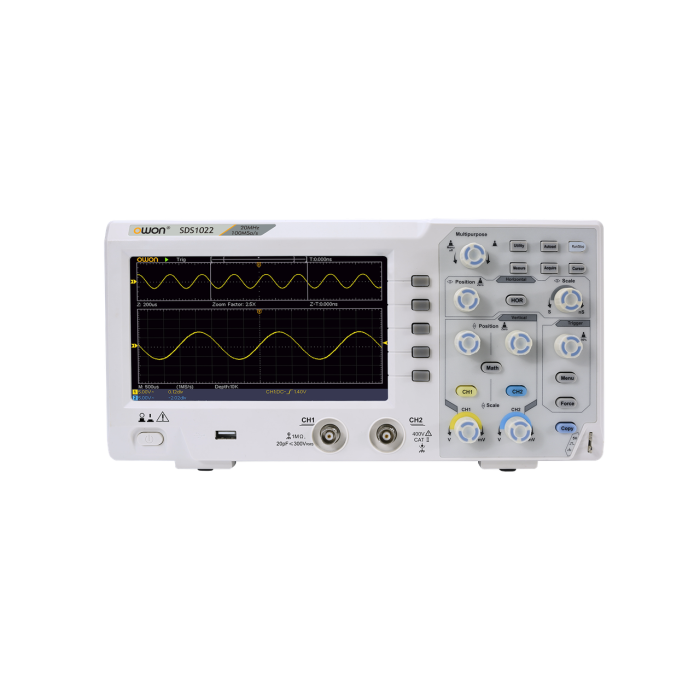

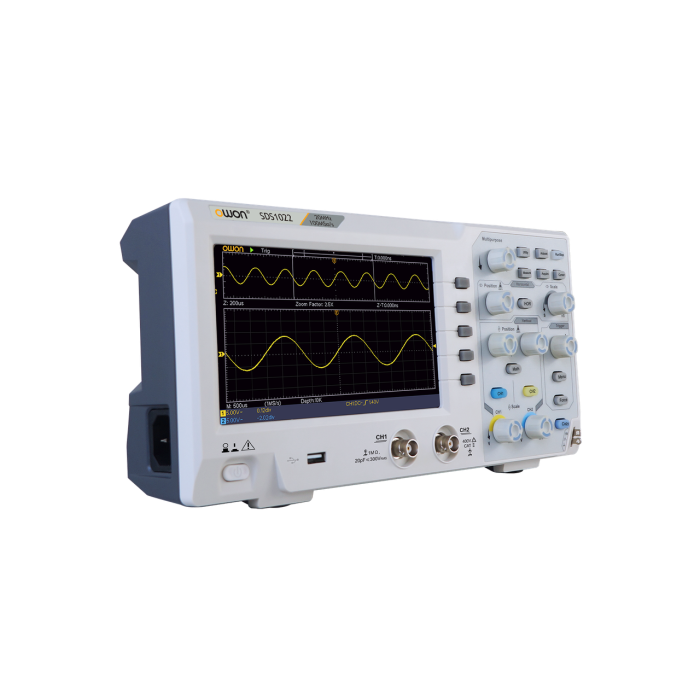

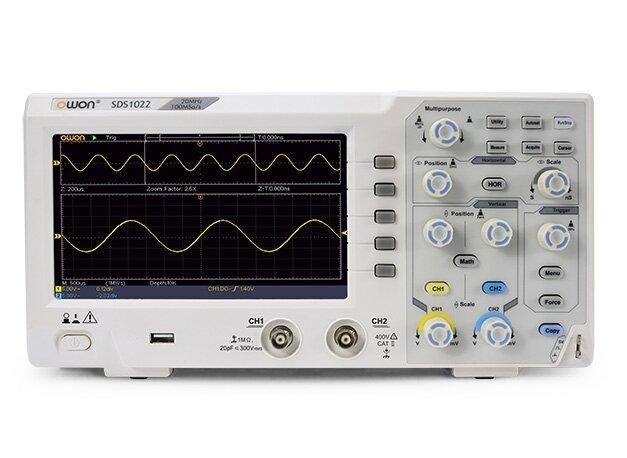

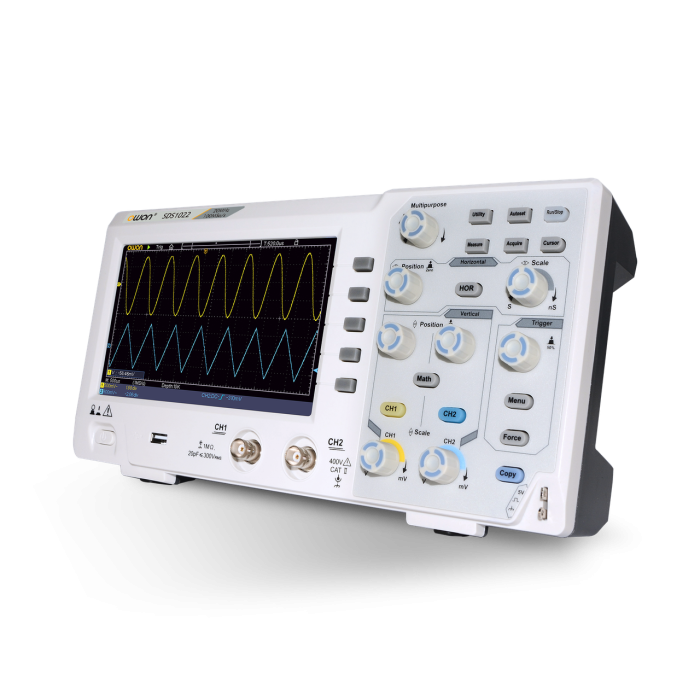

Цифровий осцилограф OWON SDS1022 (20 МГц, 2 канали)

Двоканальний портативний осцилограф із смугою пропускання в 20 МГц, частотою дискретизації 500 Мвиб/з і обсягом пам'яті 6 кБ.

Наявність двох вимірювальних каналів, широка смуга пропускання та висока частота дискретизації, 7-дюймовий РК-дисплей з високою роздільною здатністю і ультратонкий корпус, підтримка мови програмування вимірювальних приладів SCPI і графічний компілятор LabVIEW в поєднані з іншими функціями роблять осцилограф SDS1022 незамінним приладом для професіоналів і «чайників».

Функціональні характеристики осцилографи OWON SDS1022

• Вимірювання курсором – вимір по вертикалі (ΔU) і по горизонталі (ΔT) між маркерними курсором. Результати вимірювань відображаються на екрані.
• Автоматичні вимірювання – вимірювання 30 параметрів вхідного сигналу.
• Відкритий/закритий вхід – пропуск/блокування постійної складової вхідного сигналу.
• Математичні операції над вхідними сигналами – додавання, віднімання, ділення, множення, швидке перетворення Фур'є.
• Запис і відтворення осцилограм – дозволяє записувати поточну, тобто ту що відображається на екрані, осцилограму. Глибина запису 10 Кбайт.
• Зберігання та зчитування осцилограм – зберігає записану осцилограму в пам'яті осцилографи. Зберігає до 16 осцилограм.
• Інтерполяція вхідного сигналу між точками вибірки – sin (x)/x.
• Функція ZOOM – масштабні розширення вікна.
• Автокалібрування – підвищує точність вимірювань при відхиленні параметрів навколишнього середовища.
• Інверсія осцилограми – відображення відносно горизонтального положення рівня нульового потенціалу. (Включається на вимогу замовника).
• Швидке перетворення Фур'є (FFT) – перетворює осцилограму, розгорнуту в часі, в частотний спектр.
• Формат відображення XY – сигнал першого каналу відображається по горизонтальній осі, а інший – по вертикальній. Розгортка в часі відключена. Можливе формування фігури Ліссажу.
• Багатомовний інтерфейс – включає русифіковану версію операційної системи.
• Автоматичне налаштування шкали – відповідно до виду, амплітуди й частоти вхідного сигналу встановлюється вид запуску розгортки, тип сигналом, що запускає, а також масштаб по вертикалі і масштаб горизонтальної розгортки.
• Передача інформації на зовнішні пристрої через комунікаційні порти.

Технічні характеристики OWON SDS1022

Комплектація цифрового осцилографи OWON SDS1022

• Мережевий шнур живлення – 1 шт.
• Компакт-диск із програмним забезпеченням – 1 шт.
• Інструкція користувача – 1 прим.
• USB кабель – 1 шт.
• Щупи – 2 шт.
• Інструмент для налаштування щупів – 1 шт.

Додатково:

• М'яка сумка – 1 шт.
