Вологозахищені кабельні конектори
Торговельна марка RV-ZAFT представляє на цій сторінці якісну електротехнічну продукцію досвідчених виробників, а саме:
1. Конектори МС4 (для сонячних панелей) - Тип конектора: швидкороз'ємний, ізольований, герметичний парний роз'єм.
Призначення: для підключення сонячних панелей до електричних кіл, з отриманням швидкороз'ємних з'єднань, з підвищеним рівнем захисту від механічних пошкоджень і різних факторів навколишнього середовища. Також можуть застосовуватися для з'єднання звичайних електричних проводів.
Матеріал: контакти - мідь з лудінням, корпус - полікарбонат, ущільнювачі - силікон.
Горючість: UL94-v0 (пригнічує процес горіння).
Робочі температури: від -40 до +90°С.
Температура монтажу: від -10°С.
Напруга номінальна: 1000В (DC)
Сила струму номінальна: 30А.
Опір контактів: ≤ 0.5mΩ.
Клас безпеки: 2.
Зусилля висмикування: ≥ 50Н.
Ступінь захисту від попадання вологи і твердих частинок: IP-67.
Метод монтажу: контакти - обпресовування.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.
Одиниця виміру (мін. норма відвантаження): комплект (пара).
- МС4 в зборі являє собою два окремих вироби, один з яких має маркування «-», а інший маркування «+». Кожен з цих елементів конектора є закінченим виробом, так як може з'єднуватися не тільки з іншим (відповідним) виробом, а й з розгалужувачами, що мають ідентичні контактні частини.
- Корпус конектора виготовлений з полікарбонату, що забезпечує високу стійкість до механічних пошкоджень і підвищених температур.
- Конектор МС-4 призначений для зовнішнього установлення і має досить високу стійкість до УФ випромінювання, підвищеної вологості і перепадів температур.
Для забезпечення ступеня захисту IP-67 необхідно, щоб номінальний діапазон перетинів конектора був правильно підібраний для конкретного перерізу проводу.

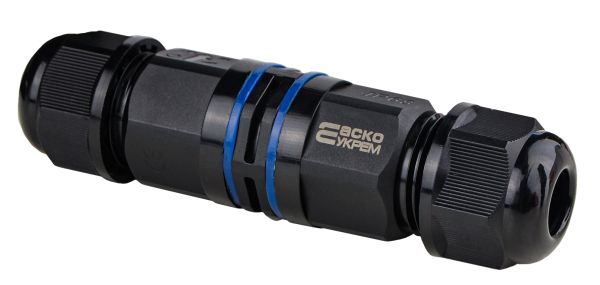

2. Конектори для кабеля вологозахищені -
Призначення: для оперативного з'єднання кабелю з отриманням пило і вологозахищенного з'єднання за стандартом IP-67.
Для кабелю з двох / трьох / чотирьох проводів перетином кожен:
- Моножіла - від 0,5 до 4 мм²;
- Багатожильний - від 0,5 до 2,5 мм².
Напруга номінальна: до 400В.
Напруга на пробій: до 1000В.
Сила струму номінальна: до 16А.
Температури експлуатації: від -40 до + 105 С°.
Метод монтажу: фіксація проводів (ділянок зачищених від ізоляції) в контактній групі коннектора за допомогою гвинтів. Увага: при використанні багатожильних провідників з гвинтовими контактними групами, обов'язковим є використання трубчастих (втулкових) наконечників.
Матеріал: корпус - поліамід; ущільнювачі - гума; контакти - латунь з лудінням; гвинти - сталь з зах. покриттям.
Маркування (Найменування коротке): серія коннектора (L-20) / к-ть контактів (к-ть проводів в жильнику, для якого розрахований конектор).
Сертифікація в Україні: сертифікат № UA.PS.000412-19. Конектори сертифіковані згідно вимог ДСТУ EN 60947-1:2017.
Коннектори серії L-20 забезпечують:
- Просте і швидке з'єднання кабелю;
- Захист від вологи і твердих частинок по стандарту IP-67;
- Фіксацію в конекторі з'єднуваних кінців кабелю по відношенню один до одного за допомогою гермовводів.
3. Конектори вологозахищені швидкороз'ємні SP-16 та SP-20 (роз'єми герметичні) -
Тип конектора: SP, герметичний, швидкороз'ємний, штепсельний.
Призначення: для оперативної організації пило- та вологозахищених швидкороз'ємних з'єднань електричного кабелю стаціонарного або переносного типу.
Матеріал: контакти - латунь з напиленням золота; корпус - поліамід 66 самозгасний (індекс горючості 94v0).
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.
Для кабелю діаметром: 4 - 8 мм.
Напруга номінальна (АС): 250В.
Напруга на пробиття (АС): 1500В.
Температури експлуатації: від -40 до + 105 С°.
Метод монтажу: дроти з'єднуються з контактами методом лютування. Кабель фіксується в конекторі переносного типу за допомогою гермовводу на кінці конектора.
Ступінь захисту: IP-68 (за умови коректного установлення).
Кількість циклів змикання-розмикання: 500.
Одиниця виміру: комплект (пара).
Варіанти виконання: роз'єм SP-16 складається з двох відповідних частин:
1. Штекер "тато" - має виконання переносної вилки з контактними шпинями і додатковими елементами герметизації і фіксації кабелю.
2. Розетка "мама" - має два варіанти виконання:
- стаціонарне гніздо - конструктивно призначене для установлення на металевих і пластикових поверхнях через отвори в них;
- переносне гніздо - має аналогічну конструкцію зі стаціонарним, але додатково обладнано зовнішнім кожухом з гермовводом на кінці.
- У стандартну комплектацію герметичного роз'єму SP-16 входить вилка і гніздо в стаціонарному виконанні. Для отримання гнізда переносного виконання, потрібно окремо придбати кожух для SP-16, що складається з зовнішнього корпусу і кабельного уводу.
- Контакти роз'ємів серії SP виготовлені з латуні і покриті технічним золотом, що забезпечує найкращу електропровідність.
- Герметичність і фіксація роз'єму SP-16 забезпечується кабельними уводами на зовнішніх кожухах, кількома ущільнювальними елементами і пластиковою мутрою, між двома частинами роз'єму.
- Роз'єм "мама" також комплектується захисною кришкою, яку можна використовувати, щоб захистити внутрішність гнізда від пилу і вологи, коли воно залишається без з'єднання зі штекером.
