Тестовий кабель BNC — бананові штекери 4 мм стековані (500 В, 5 А) YPIONEER P1050

Тестовий кабель BNC — бананові штекери 4 мм стековані (500 В, 5 А) YPIONEER P1050

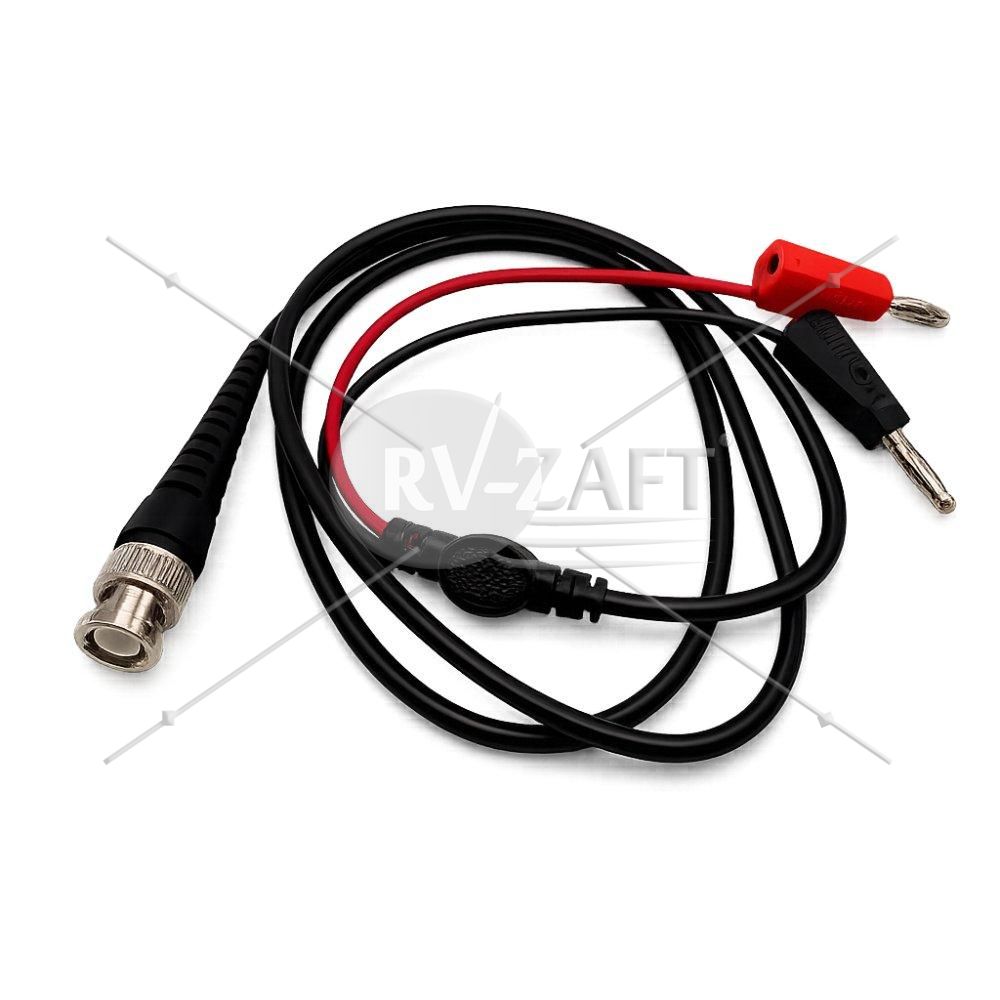

YPIONEER P1050 — кабель-перехідник BNC банан (міжнародна назва — BNC banana cable): зі штекера BNC на два бананові штекери 4 мм (червоний і чорний) з наскрізними гніздами в торцях. Призначений для з'єднання приладів із BNC-входом — осцилографів, генераторів сигналів, кондуктометрів — з обладнанням, що має гнізда 4 мм. Параметри за специфікацією виробника — до 500 В та 5 А.

Основні переваги

• стековані банани: гніздо 4 мм у торці кожного штекера;
• номінал 500 В / 5 А за специфікацією виробника;
• екранована коаксіальна лінія 50 Ом (тип RG58);
• литий BNC-роз'єм і литий розгалужувач;
• головна лінія 90 см, повна довжина близько 120 см;
• вага всього 54 г.

Сумісність

Цей перехідник BNC 4 мм підходить до:

• осцилографів;
• генераторів сигналів;
• функціональних генераторів;
• лабораторних калібраторів;
• магазинів опорів;
• навчальних стендів;
• вимірювальних систем із роз'ємом BNC.

Типові застосування

• підключення генератора сигналів до макета;
• виведення сигналу осцилографа на стенд;
• магазини опорів і калібратори з гніздами 4 мм;
• навчальні лабораторні стенди;
• паралельне підключення другого кабелю або вимірювального приладу через стековані гнізда;
• з'єднання вимірювальних приладів між собою.

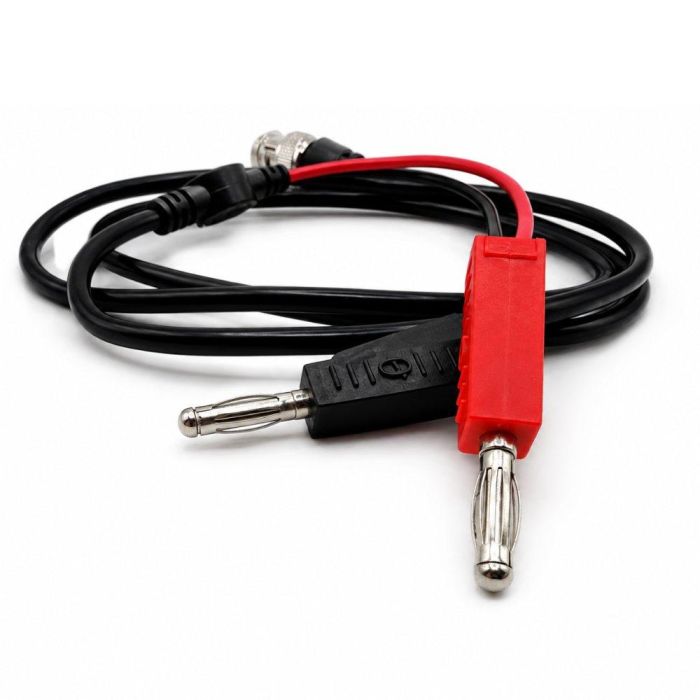

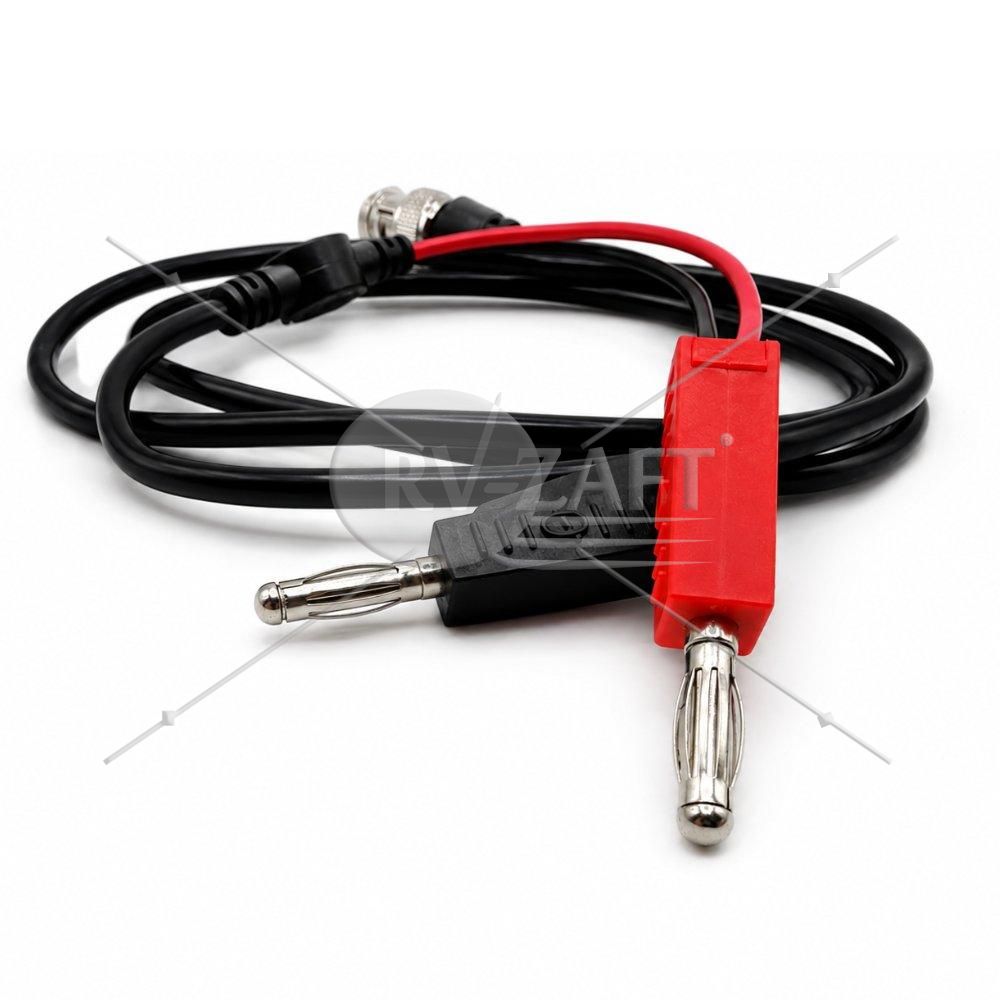

Що дають стековані штекери

Друге підключення без трійника. У торці кожного банана — наскрізне гніздо 4 мм: поверх уже вставленого штекера можна вставити ще один. Типовий сценарій: генератор подає сигнал на схему через P1050, а в ті самі банани зверху вмикається вольтметр для контролю рівня — без пошуку трійників і скруток. Для розгалуження самого BNC-тракту є Т-адаптер YPIONEER P62, а стековані банани вирішують ту саму задачу на боці 4 мм.

Екранована коаксіальна лінія

Кабель типу RG58 (SYV50-2-41). Головна лінія — коаксіальний кабель діаметром Φ4,0 мм (mm) з характеристичним (хвильовим) опором 50 Ом (Ω): центральна жила передає сигнал, обплетення екранує його від зовнішніх наведень. Це особливо важливо під час роботи з низькорівневими сигналами та колами з високим вхідним опором, де неекранована пара дротів «ловить» мережеві 50 Гц і радіозавади.

Литі з'єднання. BNC-роз'єм і розгалужувач на червоний та чорний відводи Φ3,0 мм виконані нероз'ємним литтям — така конструкція зменшує ризик пошкодження дротів у місцях виходу з корпусу.

Полярність: червоний банан з'єднаний із центральною жилою (сигнал), чорний — з обплетенням (земля/екран).

Характеристики

Чого немає в цій моделі

• Виробник не декларує категорію електробезпеки (CAT) — для розподільних щитів і силових кіл використовуйте аксесуари з підтвердженою категорією.
• Це з'єднувальний кабель, а не осцилографічний щуп: він не має дільника напруги та компенсації. Для високочастотних вимірювань зі збереженням форми сигналу використовуйте щуп, наприклад YPIONEER P2100.
• Якщо замість штекерів потрібні затискачі — зверніть увагу на кабель YPIONEER P1064 із «крокодилами».

Комплектація

• Кабель BNC — 2 стековані бананові штекери YPIONEER P1050 — 1 шт.

Кому підійде цей кабель

Інженерам та радіоаматорам. Штатне з'єднання генератора чи осцилографа з макетами та стендами, що мають гнізда 4 мм.

Лабораторіям і навчальним закладам. Підключення вимірювальних приладів до магазинів опорів, калібраторів та лабораторних панелей; стековані гнізда дозволяють збирати паралельні схеми без додаткових адаптерів.

Сервісним майстрам. Компактний і легкий BNC перехідник у сумку до приладу — 54 грами.

Питання та відповіді

Що означає «стековані штекери»?
У торці кожного банана є наскрізне гніздо 4 мм, тож поверх вставленого штекера можна вставити ще один — і підключити другий кабель до тієї самої точки без трійника.

Чим P1050 відрізняється від P1029?
Обидва — кабелі BNC на бананові штекери з однаковою коаксіальною лінією. У P1050 штекери стековані (з гніздами в торцях), у P1029 — звичайні, без гнізд.

Який штекер з'єднаний із землею BNC?
Чорний банан з'єднаний з обплетенням кабелю (зовнішнім контактом BNC), червоний — із центральною жилою.

Чи підходить кабель для осцилографа?
Так, для низькочастотних сигналів і налагодження. Але це з'єднувальний кабель, а не осцилографічний щуп: він не має дільника напруги та компенсації, тому для ВЧ-вимірювань зі збереженням форми сигналу використовуйте щуп.

Яка реальна довжина кабелю?
Головна коаксіальна лінія — 90 см, разом із розгалуженням на бананові відводи повна довжина становить близько 120 см.
