Прохідний BNC-термінатор 50 Ом — узгоджене навантаження для осцилографа (DC–1 ГГц, 1 Вт) YPIONEER P57

Прохідний BNC-термінатор 50 Ом для осцилографа (DC–1 ГГц, 1 Вт) YPIONEER P57

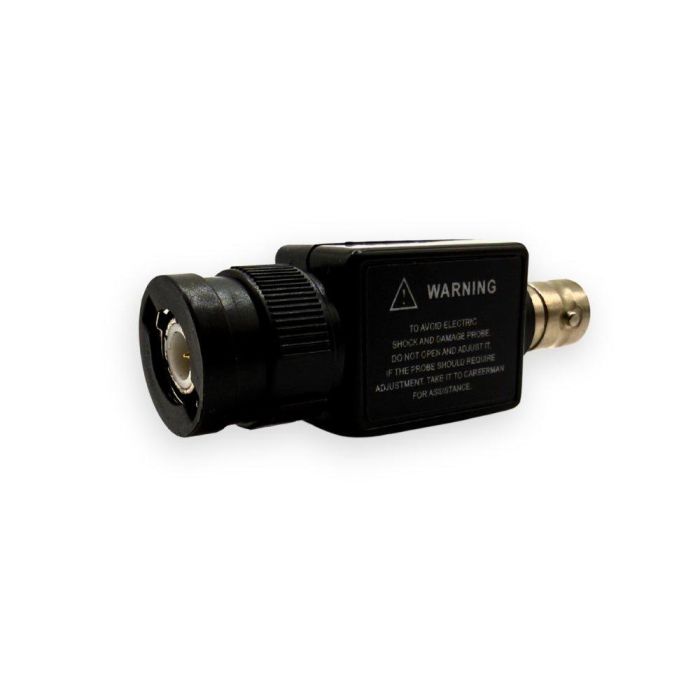

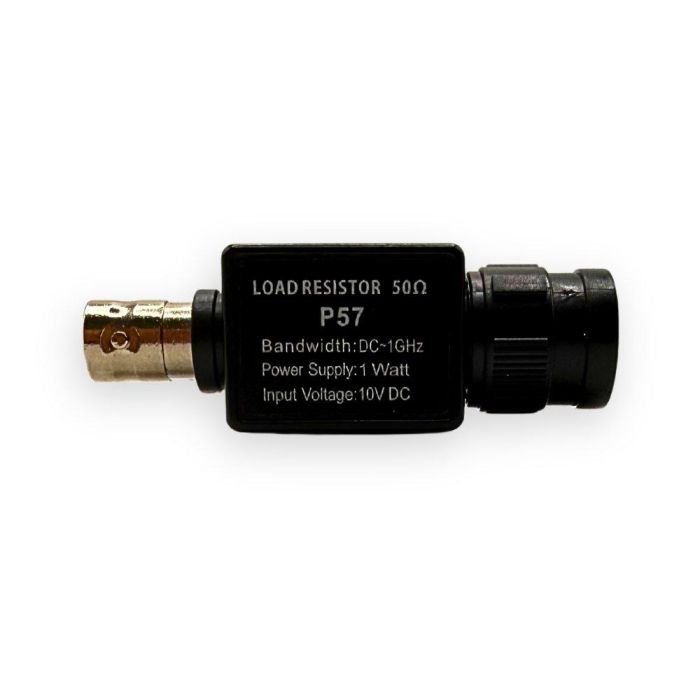

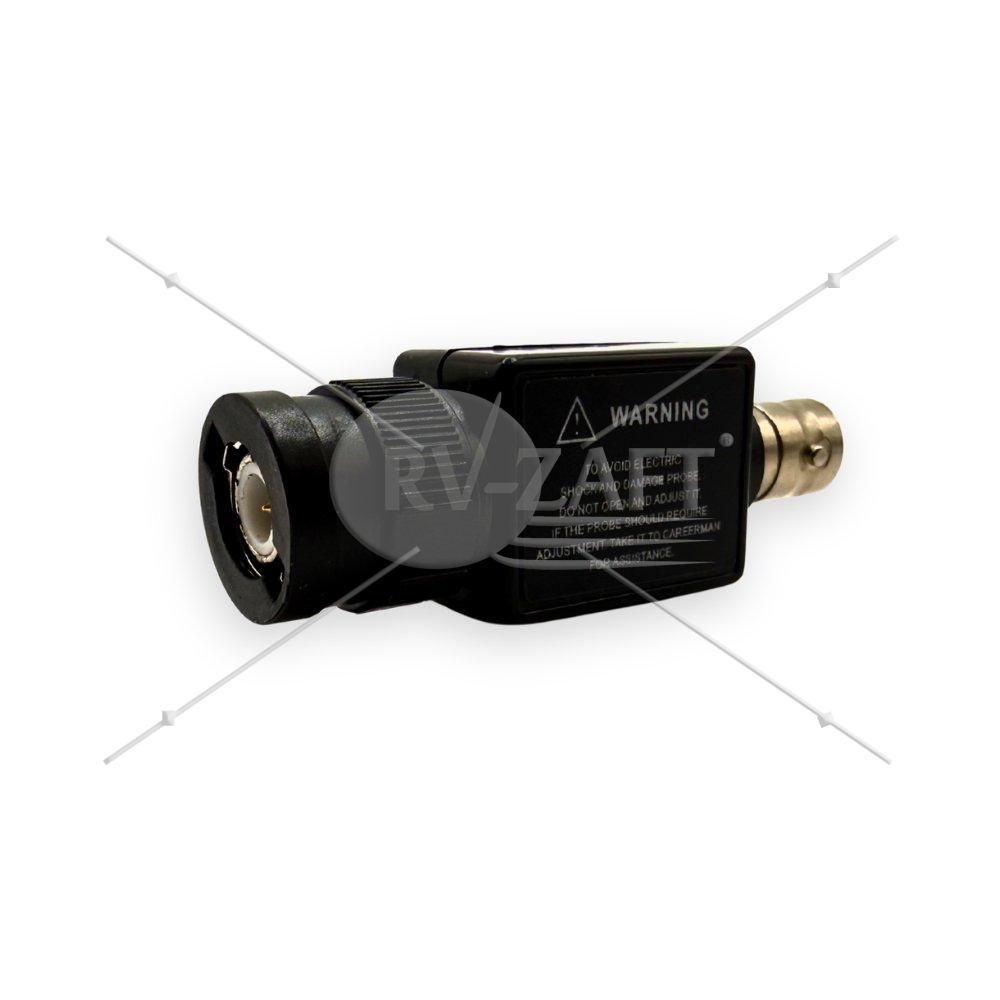

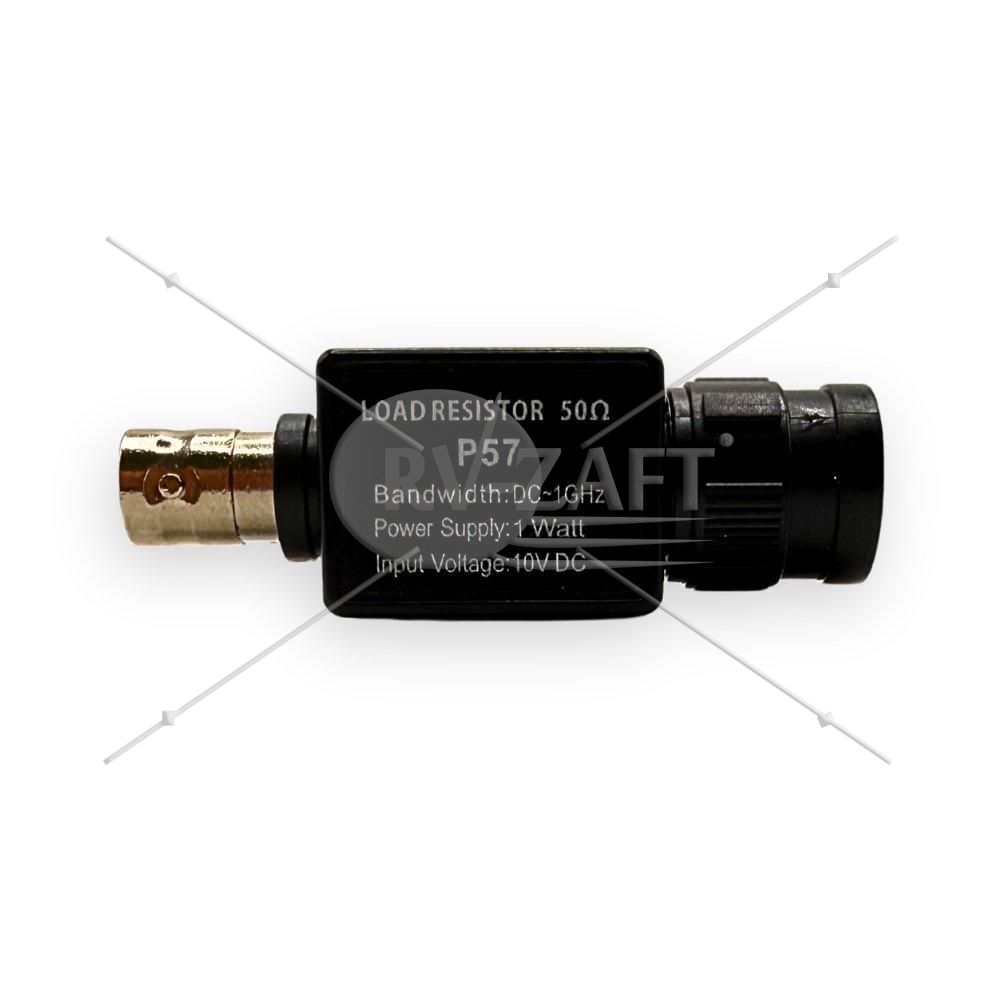

YPIONEER P57 — прохідний термінатор BNC з узгоджувальним резистором 50 Ом. Призначений для узгодження 50-омного сигнального тракту з високоомним входом осцилографа: встановлюється безпосередньо на вхідний роз'єм приладу, кабель підключається у гніздо термінатора. BNC-штекер з одного боку, BNC-гніздо з іншого — жодних додаткових кабелів чи перехідників.

Основні переваги

• узгоджувальне навантаження 50 Ом у прохідному виконанні;
• широка смуга: від постійного струму до 1 ГГц;
• потужність до 1 Вт за специфікацією виробника;
• максимальна вхідна напруга 10 В DC;
• роз'єми BNC штекер/гніздо — встановлення без інструментів;
• компактний корпус, не блокує сусідні канали осцилографа.

Сумісність

Цей термінатор BNC 50 Ом підходить до:

• осцилографів із входом 1 МОм (OWON, Rigol, Siglent, Hantek, UNI-T та інші);
• генераторів сигналів і функціональних генераторів;
• частотомірів;
• вимірювальних систем із BNC-входом, де потрібне зовнішнє навантаження 50 Ом.

Типові застосування

• узгодження виходу генератора з входом осцилографа;
• усунення дзвону та відбиттів на фронтах імпульсів;
• відновлення правильної амплітуди сигналу генератора;
• вимірювання в 50-омних трактах;
• тестування імпульсних та цифрових схем;
• калібрування вимірювальних трактів.

Навіщо потрібен термінатор 50 Ом

Проблема неузгодженості. Вихід генератора сигналів розрахований на навантаження 50 Ом, а вхід більшості осцилографів має опір 1 МОм. Без узгодження виникають дві проблеми: у режимі генератора для навантаження 50 Ом амплітуда на екрані вдвічі більша за встановлену (сигнал не навантажений), а на швидких фронтах з'являються відбиття від кінця кабелю — «дзвін», викиди та сходинки, яких у реальному сигналі немає.

Рішення в одному корпусі. Прохідний термінатор P57 вкручується між кабелем і входом осцилографа: резистор 50 Ом навантажує лінію в точці приймання, відбиття зникають, а амплітуда на вході осцилографа відповідає режиму генератора для навантаження 50 Ом. Смуга DC–1 ГГц перекриває можливості осцилографів початкового та середнього класу з запасом.

Чому саме прохідний. На відміну від заглушки-термінатора, прохідна конструкція (feed-through) пропускає сигнал далі на вхід приладу — вимірювання й узгодження відбуваються одночасно, без Т-адаптерів.

Характеристики

Чого немає в цій моделі

• Потужність обмежена 1 Вт: термінатор не призначений для виходів підсилювачів потужності та силових сигналів — перевищення потужності виводить резистор із ладу.
• Це не атенюатор: P57 узгоджує тракт, але не послаблює сигнал у заданій пропорції.
• Опір саме 50 Ом: для відеотрактів і систем 75 Ом потрібен окремий термінатор 75 Ом.

Комплектація

• Прохідний термінатор BNC 50 Ом YPIONEER P57 — 1 шт.

Кому підійде цей термінатор

Інженерам та розробникам. Коректні вимірювання амплітуди й форми імпульсів під час роботи з генераторами та 50-омними трактами.

Радіоаматорам. Усунення «дзвону» на фронтах, який часто помилково приймають за проблеми схеми.

Лабораторіям і навчальним закладам. Штатний аксесуар до кожного робочого місця з осцилографом і генератором.

Питання та відповіді

Чому з термінатором амплітуда на екрані вдвічі менша?
Це правильна амплітуда. Генератор розрахований на навантаження 50 Ом: без нього сигнал на високоомному вході осцилографа вдвічі перевищує встановлене значення. Термінатор навантажує вихід, і покази відповідають режиму генератора для навантаження 50 Ом.

Чим P57 відрізняється від Т-адаптера P62?
P62 — пасивний трійник для розгалуження BNC-тракту, без резистора. P57 містить узгоджувальний резистор 50 Ом і призначений саме для термінування лінії.

Чи можна лишати термінатор на вході осцилографа постійно?
Так, якщо ви працюєте з 50-омними джерелами й сигнал не перевищує 10 В DC / 1 Вт. Для високовольтних вимірювань щупом термінатор потрібно зняти.

Чи підійде для відеосигналу?
Ні, аналогові відеотракти використовують 75 Ом. P57 — суто для вимірювальних 50-омних систем.

Яка максимальна напруга?
За специфікацією виробника — 10 В DC при потужності до 1 Вт. Для синусоїди на 50 Ом потужність 1 Вт відповідає приблизно 7,1 В RMS (20 В пік-пік), але якщо виробник вказує 10 В DC як максимальну вхідну напругу, орієнтуйтеся саме на це обмеження.
