Високовольтний осцилографічний щуп 100:1, 350 МГц (до 2 кВ) YPIONEER P4350

Високовольтний осцилографічний щуп 100:1, 350 МГц (до 2 кВ) YPIONEER P4350

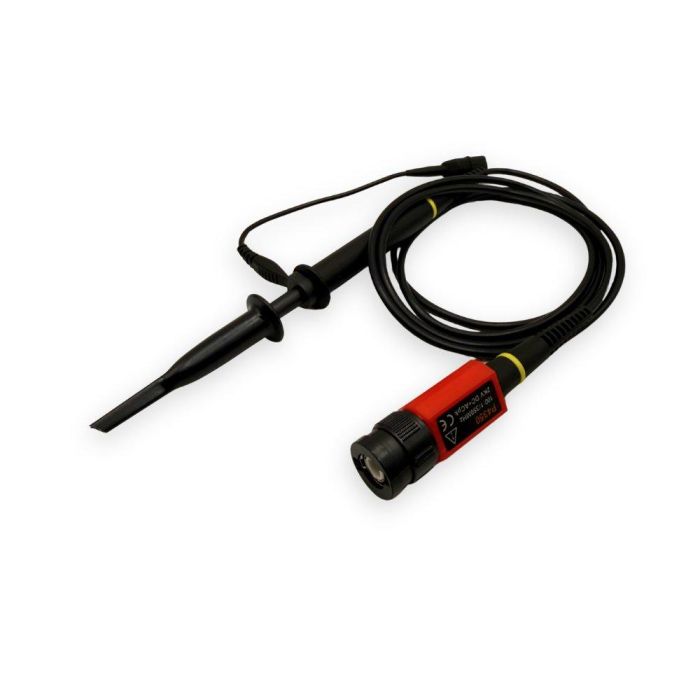

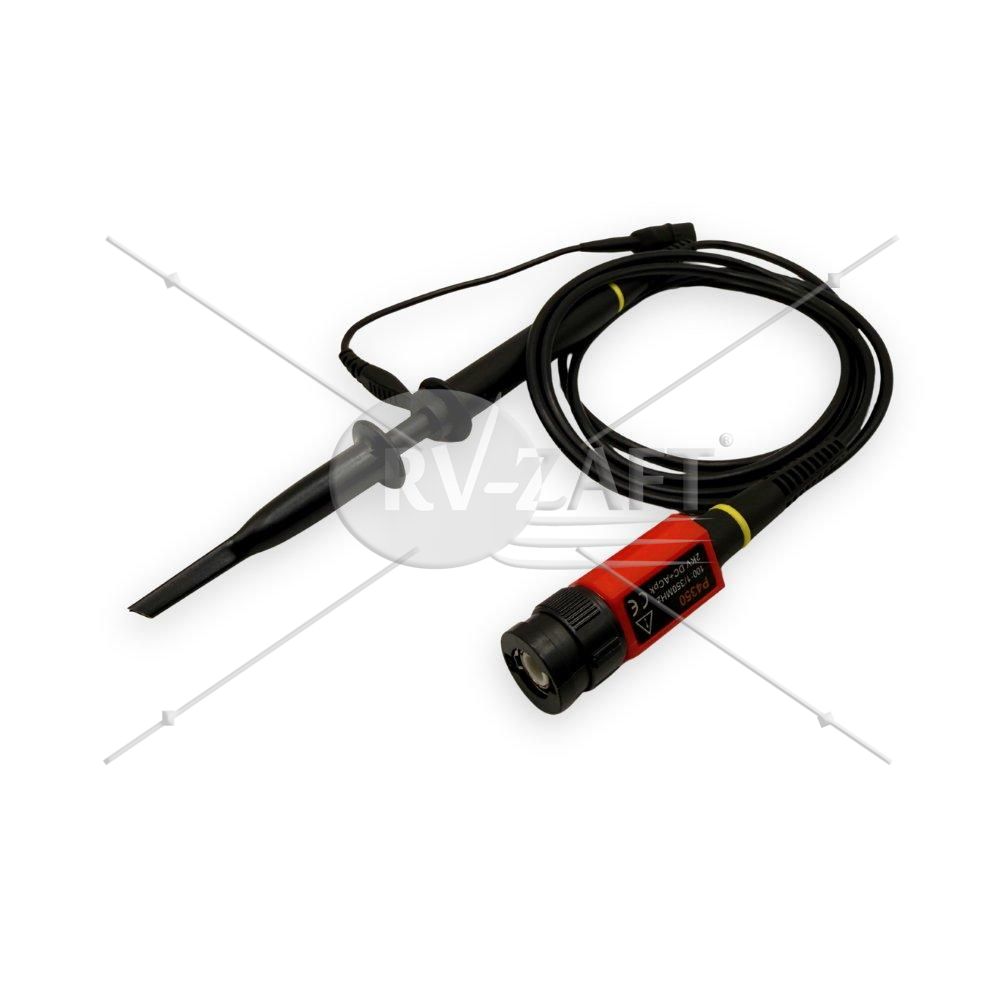

YPIONEER P4350 — високовольтний пасивний осцилографічний щуп із коефіцієнтом ослаблення 100:1 і смугою пропускання 350 МГц (MHz). Призначений для спостереження сигналів з амплітудою до 2000 В (DC + AC Peak): первинні кола імпульсних джерел живлення, інвертори, перетворювачі, силові ключі. Найшвидша модель серії P4000 зі смугою пропускання 350 МГц при максимальній напрузі 2 кВ.

Основні переваги

• максимальна вхідна напруга 2000 В (DC + AC Peak) за специфікацією виробника;
• смуга пропускання 350 МГц, час наростання 1 нс;
• низька вхідна ємність 5 пФ — мінімальне навантаження на коло;
• вхідний опір 100 МОм ±2%;
• виробник декларує відповідність IEC 61010-031;
• повний комплект аксесуарів, кабель 1,3 м, вага близько 65 г.

Сумісність

Цей високовольтний щуп підходить до:

• осцилографів OWON, Rigol, Siglent, Hantek, UNI-T, Tektronix;
• будь-яких осцилографів із входом BNC 1 МОм;
• приладів із вхідною ємністю 10–35 пФ (діапазон компенсації щупа).

Типові застосування

• первинні кола імпульсних джерел живлення;
• інвертори та частотні перетворювачі;
• стік-витік силових MOSFET та колектор-емітер IGBT;
• ланки PFC-коректорів і DC-шин;
• зварювальні інвертори та індукційні нагрівачі;
• лампова та високовольтна аудіотехніка.

Чому варто використовувати щуп 100:1

Запас за напругою. Звичайний щуп 10:1 обмежений типово 300–600 В — на первинці імпульсного блока живлення з викидами понад кіловольт він працює на межі або за межею. P4350 ослаблює сигнал у 100 разів і тримає до 2 кВ пікових, тож викиди на стоку ключа при комутації видно повністю, без перевантаження входу осцилографа.

Мале навантаження на схему. Вхідна ємність лише 5 пФ (проти 10–15 пФ у щупів 10:1) менше спотворює швидкі фронти та значно менше навантажує високоомні вузли — резонансні контури, снабери, ланцюги затворів.

Плата за це — чутливість. Сигнал ослаблюється в 100 разів, тому мілівольтні й одиниці-вольт сигнали цим щупом дивитися незручно: для них тримайте під рукою звичайний 10:1 на кшталт YPIONEER P2100.

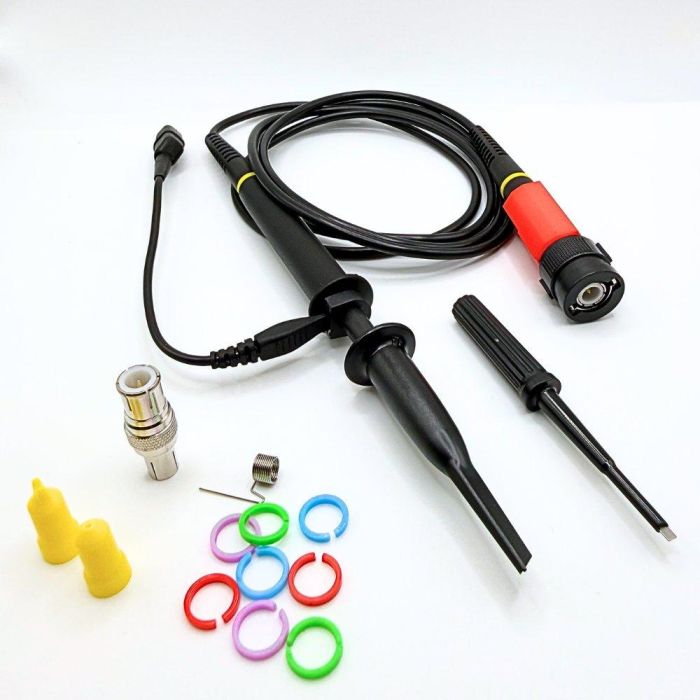

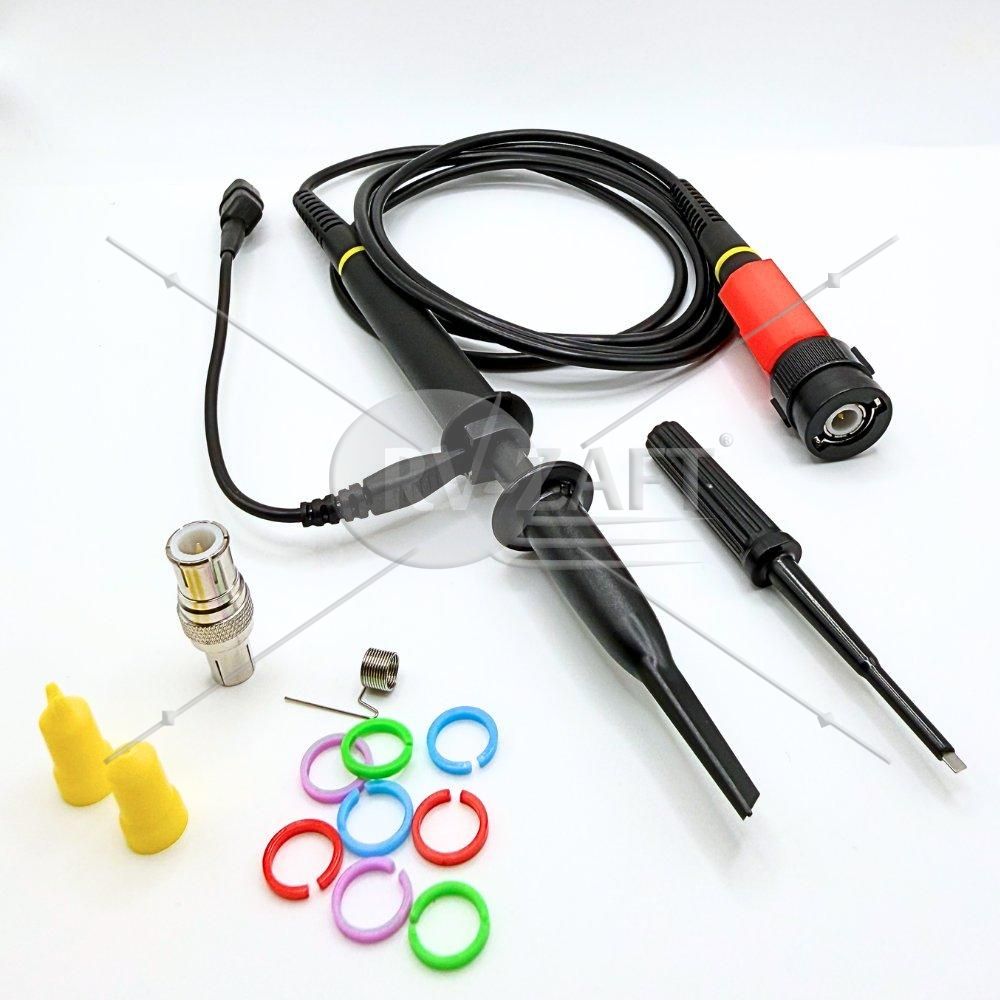

Комплектація

• Щуп P4350 — 1 шт.

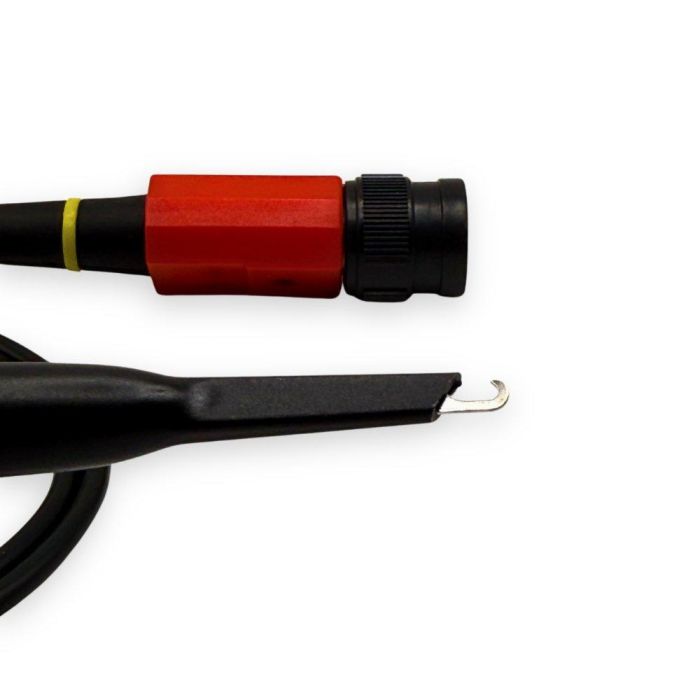

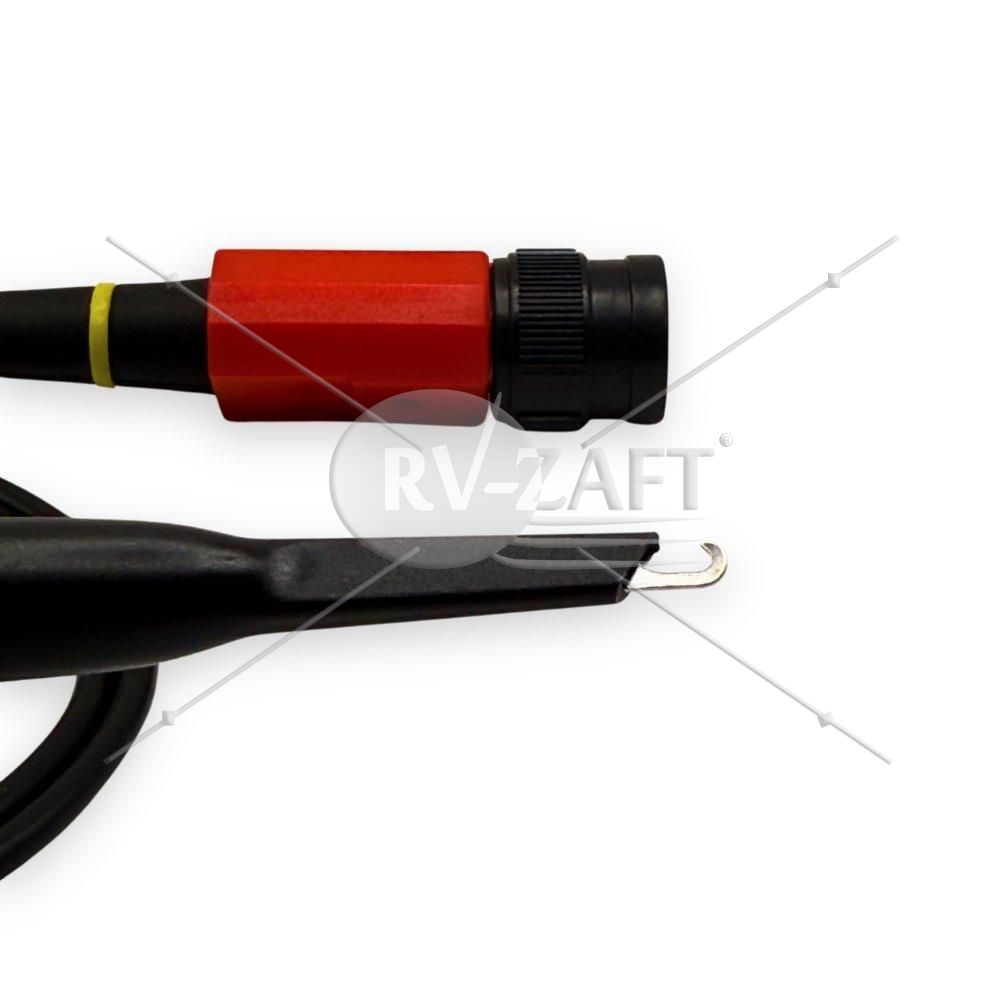

• Насадка-гачок (retractable hook tip) — 1 шт.
• Земляний провід із затискачем «крокодил» — 1 шт.
• Пружина заземлення для ВЧ-вимірювань — 1 шт.
• BNC-адаптер — 1 шт.
• Ізолюючі втулки наконечника — 2 шт.
• Інструмент компенсації — 1 шт.
• Маркувальні кільця — 8 шт.

Характеристики

Чого немає в цій моделі

• Категорія вимірювань (CAT II/III/IV) виробником не заявлена — для вимірювань у стаціонарних розподільних мережах і щитах використовуйте щупи з декларованою категорією CAT III/IV.
• Це не диференційний щуп: земля щупа гальванічно з'єднана з корпусом осцилографа. Для плаваючих вимірювань між двома потенціалами використовуйте диференційні щупи, наприклад YPIONEER YP5205.
• Для напруг понад 2 кВ потрібні щупи 1000:1, наприклад YPIONEER P5100A (до 2,5 кВ, 500 МГц) чи P6015A (до 40 кВ).
• Через ослаблення 100:1 щуп незручний для мілівольтних сигналів — для них використовуйте YPIONEER P2100/P2200 (10:1).

Кому підійде цей щуп

Розробникам силової електроніки. Комутаційні процеси на ключах, викиди на стоку, дзвін снаберів — усе в межах 2 кВ і зі смугою 350 МГц.

Майстрам із ремонту. Первинні кола блоків живлення, інвертори зварювальних апаратів, драйвери — там, де звичайний щуп 10:1 працює на межі.

Лабораторіям. Пара до осцилографів 250–350 МГц для високовольтної частини стенда.

Питання та відповіді

Що означає «2000 В DC + AC Peak»?
Це означає, що сума постійної складової та пікового значення змінної складової не повинна перевищувати 2000 В. Для чистої синусоїди без постійної складової це відповідає приблизно 707 В RMS.

Куди підключати земляний «крокодил» у силових вимірюваннях?
Тільки на землю або спільний провід схеми. Земля щупа гальванічно з'єднана з корпусом осцилографа і захисним заземленням мережі: підключення «крокодила» до точки під потенціалом створює коротке замикання через осцилограф. Для вимірювань між двома «гарячими» точками потрібен диференційний щуп.

Чим P4350 відрізняється від P4250?
Тільки смугою: 350 МГц проти 250 МГц (час наростання 1 нс проти 1,4 нс). Напруга, опір, ємність і комплект однакові.

Чи потрібно компенсувати щуп?
Так, як і будь-який пасивний щуп із дільником: підключіть до калібратора осцилографа й підлаштуйте компенсаційний конденсатор інструментом із комплекту до отримання меандру без завалу або перерегулювання фронтів. Діапазон компенсації 10–35 пФ покриває переважну більшість входів 1 МОм.

Чи побачу я цим щупом сигнал 100 мВ?
Формально так, але після ослаблення 100:1 на вхід осцилографа прийде 1 мВ — на рівні шуму більшості приладів. Для малих сигналів використовуйте щуп 10:1 або 1:1.
