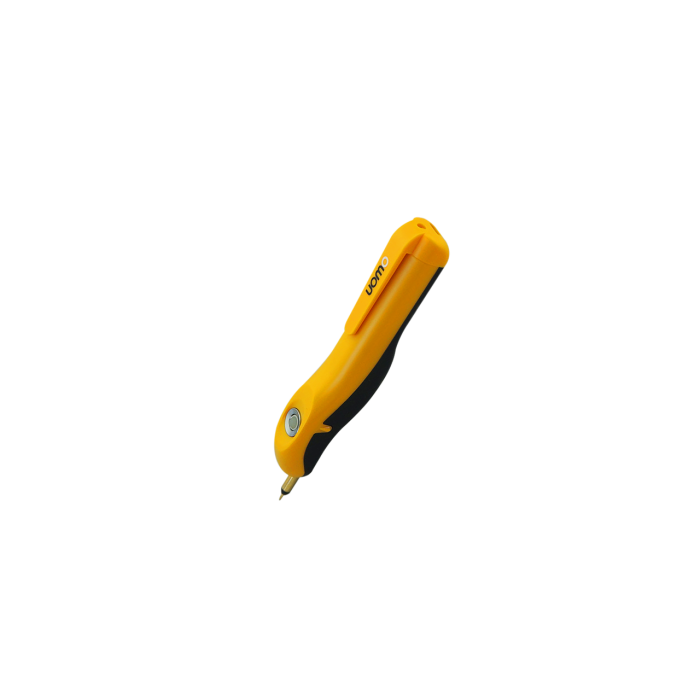

Цифровий міні-осцилограф (PC USB, 25 МГц, 1 канал) OWON RDS1021I

OWON RDS1021I – цифровий міні-осцилограф до персонального комп'ютера, виготовлений у вигляді USB-ручки. Прилад поєднав у собі можливості високопродуктивного настільного осцилографи в ергономічному зменшеному дизайні, що відмінно розташовується в руці.

Невеликі габарити 150x20x18 мм і вага 0,27 кг забезпечує легкий од мобільність приладу.

OWON RDS1021I здатний перетворити будь-який портативний або стаціонарний комп'ютер в потужний осцилограф. При цьому не потрібно використовувати допоміжні перехідники або блоки живлення.

Цифровий міні-осцилограф OWON RDS1021I має один канал вимірювання з пропускною здатністю 25 МГц при частоті дискретизації 100 Мвиб/с, що дає змогу захоплювати високошвидкісні сигнали.

Прилад має русифіковане програмне забезпечення і обладнань унікальним вбудованим у корпус TrackBall (куля-маніпулятор), що дає змогу працювати з осцилограмою, не застосовуючи комп'ютер. Передбачені опції запуску: по фронту, швидкості наростання і спаду, за імпульсу. Живлення міні-осцилографи відбувається від інтерфейсу USB. Опційно доступний ізольований порт USB.

OWON RDS1021I здатний виконувати цілий спектр автоматичних вимірювань, у т. ч. позитивний і негативний коефіцієнт заповнення, тривалість негативного й позитивного імпульсу, час наростання і спаду, частота, період, негативний викид перед переднім фронтом, викид на задньому фронті та ін. Прилад також відображає форму сигналу, його пікове та середнє значення. Стійкий коливальний сигнал запускається завдяки імпульсу, спаду і перепаду сигналу.

Завдяки своїй портативній конструкції, невеликим габаритам, легкості й зручності використання цей осцилограф застосовують для вимірювання відповідних значень на виробництві, для роботи у відрядженні і при налагоджуванні різних пристроїв, для ремонту мобільних телефонів та ін.

Особливості й переваги цифрового міні-осцилографи OWON RDS1021I

• Легкий, ергономічний, портативний USB-осцилограф у вигляді ручки.
• Зонд виготовлений зі спеціального матеріалу, що забезпечує тривалий термін експлуатації.
• Менший тиск на вигнуту поверхню у формі U забезпечує комфортне використання пристрою протягом тривалого часу.
• Запис/відтворення форми сигналу, доступний варіант FFT та мульти-тригер.
• Смуга пропускання в OWON RDS1021I – 25 МГц.
• Коефіцієнт вертикального відхилення – 5 мВ/поділ ~ 5 В/поділ.
• Режими синхронізації: по фронту, по швидкості наростання, по тривалості імпульсу.
• Порівняння сигналу з попередньо заданою маскою.
• Автоматичні вимірювання 18 параметрів, вбудований частотомір.
• Математична функція швидкого перетворення Фур'є.
• Вбудований у корпус TrackBall дає змогу працювати з осцилограмою, не використовуючи комп’ютер.
• Автоматична установка оптимального режиму розгортки і синхронізації.
• Програмне забезпечення з російськомовним інтерфейсом (Windows XP/Vista/7/8).

Технічні характеристики цифрового міні-осцилографа (PC USB, 25МГц, 1 канал) OWON RDS1021I

Комплектація цифрового міні-осцилографа (PC USB, 25 МГц, 1 канал) OWON RDS1021I

• цифровий міні-осцилограф OWON RDS1021I;
• кабель USB;
• програмне забезпечення;
• інструкція з експлуатації;
• гарантійний талон.
