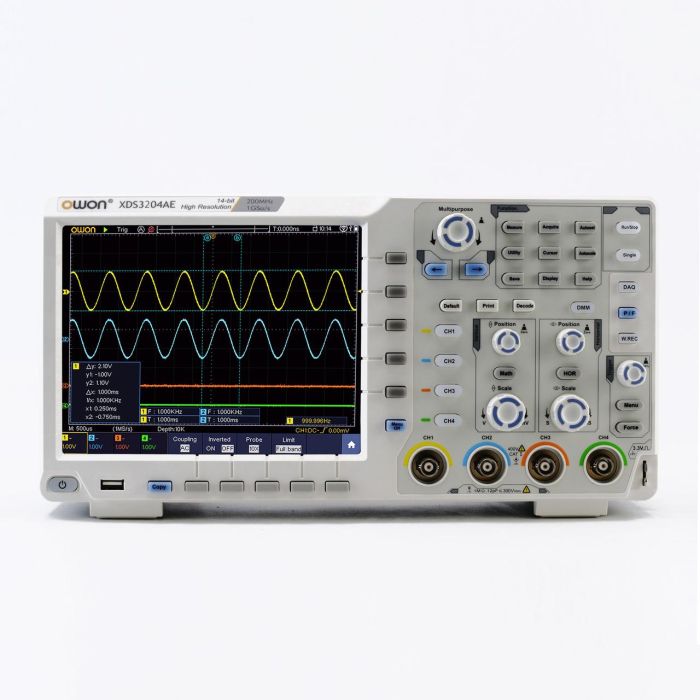

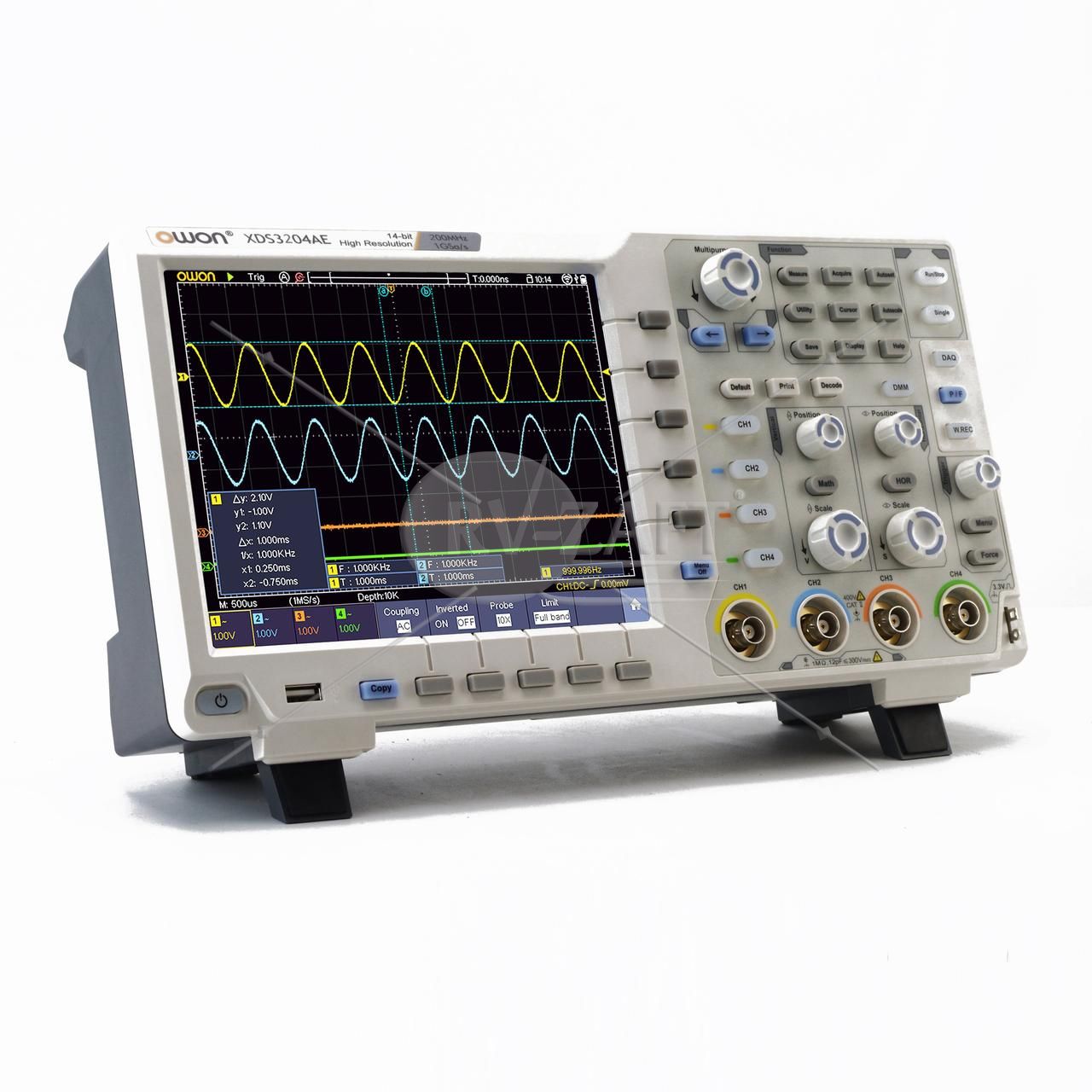

Новий цифровий осцилограф OWON XDS3204E – це надійний і точній прилад для вимірювання та запису амплітуди, часових параметрів електричних сигналів, що подаються на вхід пристрою.
Яскрава 8" (20,3 см) TFT РК-панель з роздільною здатністю 800×600 пікселів дає змогу відмінно читати показання хвилі, особливо при великому обсязі даних або великій кількості хвиль, які накладаються одна на одну.
Цифровий осцилограф – це багатофункціональний мобільний тестер. Поєднує в собі функції багатьох приладів: осцилографи, генератори сигналів, мільтиметра, реєстратора даних, частотоміра та декодера.
Висока частота оновлення 45 000 кадрів в секунду, із зображенням на екрані сірої шкали рівня кольору і відображенням колірної температури допомагають при зчитуванні результатів.
Також перевагами цифрового осцилографи OWON XDS3204E є мультитач-екран, який дуже простий в експлуатації та наявність функції WiFi для обміну даними.
Осцилограф XDS3204E використовують у радіотехніці й електроніці, в прикладних, лабораторних і науково-дослідних цілях, для контролю, вивчення та вимірювання параметрів електричних сигналів – як безпосередньо, так і одержуваних при впливі різних пристроїв або середовищ на датчики, що перетворюють ці дії в електричний сигнал або радіохвилі.
Особливості цифрового осцилографи OWON XDS3204E (200 МГц, 4 канали)
- висока пропускна здатність 60 МГц – 200 МГц;
- частота дискретизації 1 GS/с (500 мс/с для кожного каналу);
- 8-бітний АЦП високої точності;
- максимальна довжина запису 40 Мб/с;
- частота оновлення форми сигналу 70 000 миль/з;
- низький рівень фонового шуму;
- 8-дюймовий РК-дисплей з високою роздільною здатністю 800x600 пікселів;
- зручний інтерфейс для користувача;
- підтримка SCPI (Standard Commands for Programmable Instruments) та LabVIEW (Laboratory Virtual Instrumentation Engineering Workbench);
- наявність мультитригера і функції декодування шини;

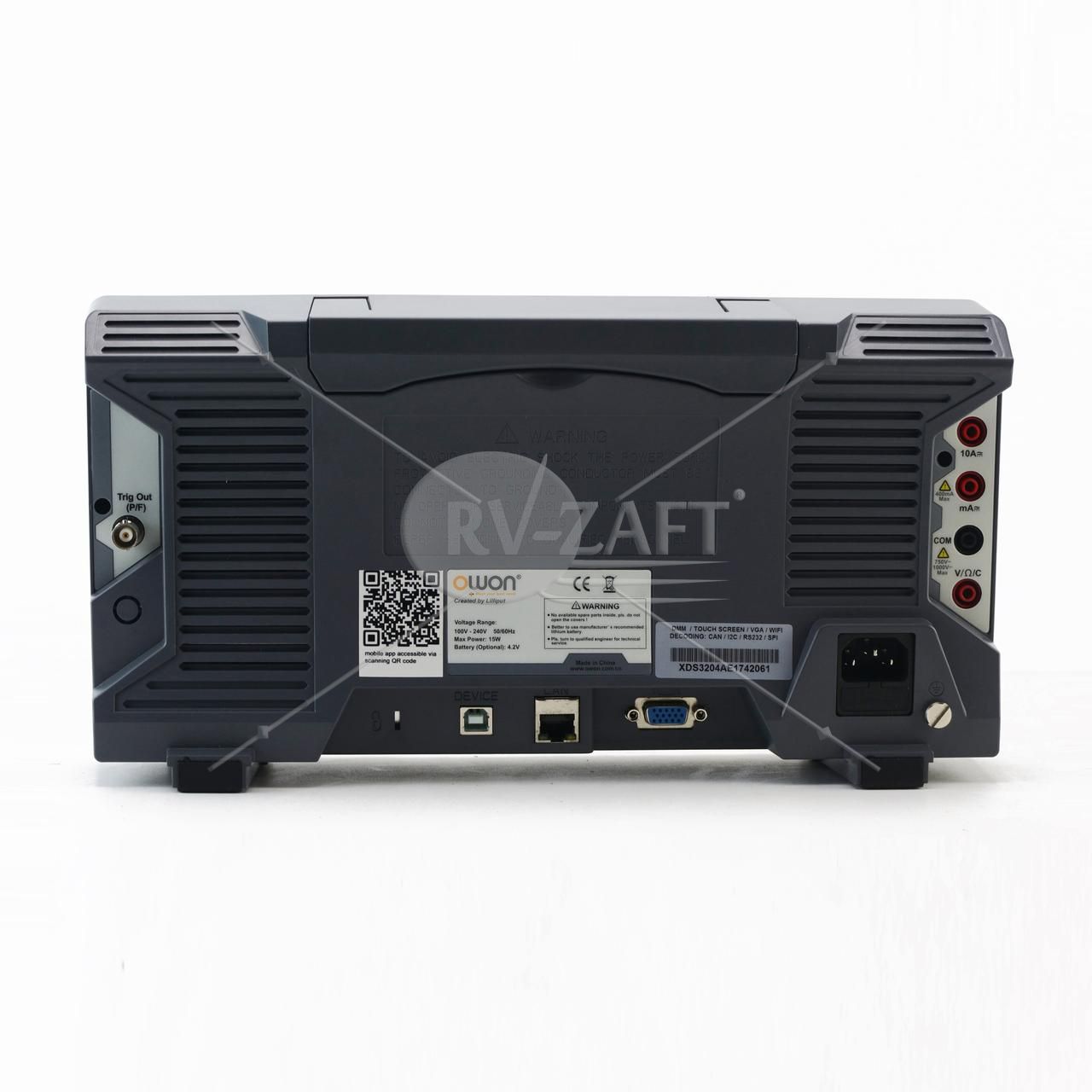

- мультиінтерфейсна інтеграція – USB хост, який USB-пристрій, USB-порт для PictBridge, LAN, AUX і VGA.
Технічні характеристики цифрового осцилографи OWON XDS3204E (200 МГц, 4 канали)
|
Пропускна здатність |
від 60 до 200 МГц МГц |
|
Частота дискретизації |
1 GS/с (500 мс/с для кожного каналу) |
|
Вертикальне розширення (A/D) |
8 біт |
|
Довжина запису |
40 Мб/с |
|
Частота оновлення форми сигналу |
70000 миль/з |
|
Горизонтальна шкала |
1 нс/поділ. – 1000 с/поділ., крок 1-2-5 |
|
Канал |
4 |
|
Дисплей |
8" кольоровий РК-дисплей, 800х600 пікселів |
|
Точність вибірки / реле часу |
±2,5 проміле |
|
Вхідний зв'язок |
DC, AC, GND |
|
Вертикальна чутливість |
1 мВ/поділ. – 10 В/поділ. (на вході) |
|
Тип тригера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, NthEdge, Logic, I2C, SPI, RS232 і CAN (опційно) |
|
Розшифрування шини (опційно) |
I2C, SPI, RS232, CAN |
|
Режим тригера |
автоматичний, звичайний, одиночний |
|
Вертикальний діапазон |
±2 V (1 mV/поділ. ~ 50 мВ/поділ.); ±20 (100 мВ/поділ. ~ 1 V/поділ.); ±200В (2 V/поділ. ~ 10 V/поділ.) |
|
Wave form Math |
+, -, *, /, FFT, Intg, Diff, Sqrt і функції для користувача |
|
Інтерфейс зв'язку |
USB-хост, який USB-пристрій, USB-порт для PictBridge, TrigOut (P/F), LAN і VGA (опційно) |
|
Частотомір |
в наявності |
|
Джерело живлення |
100-240 В змінного струму, 50/60 Гц, CAT II |
|
Детонатор |
2A, клас T, 250 В |
|
Акумулятор (опційно) |
3,7 В, 13200 мА |
Додаткові модулі/функції
|
VGA |
VGA + AV порт |
|
WIF |
Wi-Fi |
|
AWG |
генератор сигналів довільної форми |
|
DMM |
цифровий мультиметр |
|
МТС |
сенсорний екран (конденсаторний) |
Додатковий набір для декодування
|
RS232 |
RS232 |
|
SPI |
SPI |
|
I2C |
I2C |
Комплектація цифрового осцилографи OWON XDS3204E (200 МГц, 4 канали)
- цифровий осцилограф OWON XDS3204E (200 МГц, 4 канали);
- кабель живлення;
- USB-кабель;
- зонд;
- пристрій для налаштування зонду;
- ємність Ext Модуль;
- мультиметр Lead;
- акумулятор;
- програмне забезпечення на CD;
- інструкція з експлуатації;
- гарантійний талон.
Категорія «КВПіА та лабораторне обладнання» включає прилади для вимірювання, контролю та керування технологічними процесами. Цифровий осцилограф OWON XDS3204E (200 МГц, 4 канали) може застосовуватися в енергетиці, телекомунікаціях, виробництві, лабораторіях та сервісних центрах.
Пов’язані рішення розміщені в розділах вимірювальне обладнання, промислове обладнання, електроживлення та електрозахист.
Такий клас обладнання часто входить до складу систем автоматизації та диспетчеризації .
-
Інтерфейси:USB
-
Кількість каналів:4
-
Состояние:Новое
-
Країна реєстрації бренду:Китай
-
Країна виробництва:Китай
-
Розрядність АЦП:8 біт
-
Смуга пропускання:200 МГц
-
Частота вибірки:1 ГВ/с
