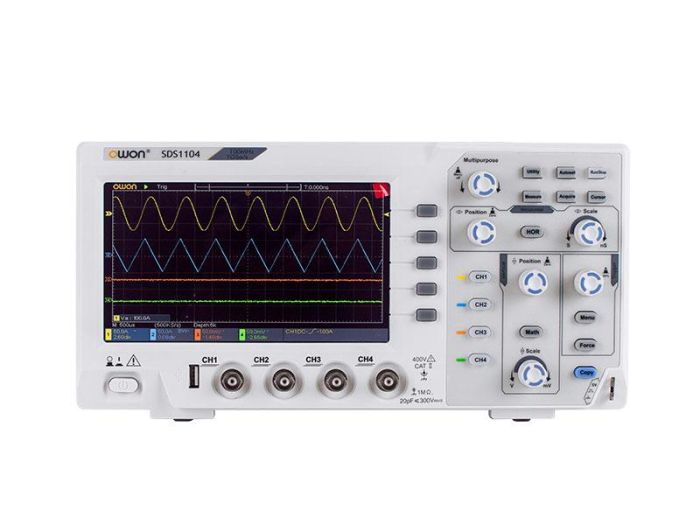

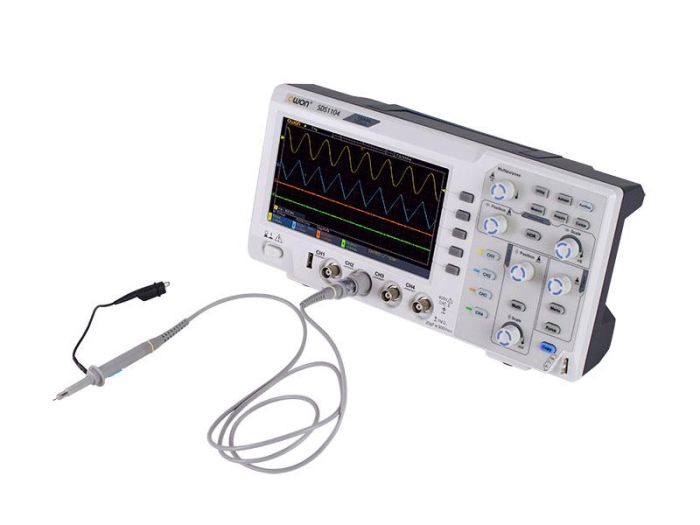

Цифровий осцилограф (100МГц, 4 канали) OWON SDS1104
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Разом з монтажними роботами (оговорюється окремо)
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- МоноБанк
- На р/р юридичної особи (без ПДВ)
- На р/р юридичної особи (з ПДВ)
- WebMoney
OWON SDS1104 – цифровий чотириканальний осцилограф із смугою пропускання 100 МГц, швидкістю вибірки 1Гвиб/с та обсягом пам’яті 20 тисяч точок.
Прилад оснащено великим, кольоровим 7-дюймовим РК-дисплеєм з роздільною здатністю 800х480 пікселів для чіткого відображення даних. Пристрій може зберігати 16 форм сигналів і через USB кабель експортувати їх на ПК або ноутбук для подальшого аналізу. Осцилограф працює з програмними пакетами SCPI та LabVIEW.
Осцилограф забезпечує ефективне захоплення за рівнем і синхронізацію по полях і рядках аналогового ТБ (NTSC, PAL, SECAM), в повній мірі реалізовані курсорні і автоматичні вимірювання. Для аналізу в частотній області передбачена функція перетворення Фур'є. Математичні функції включають: додавання, віднімання, множення, ділення і інвертування.
Цифровий осцилограф OWON SDS1104 використовують у радіотехніці і електроніці, в прикладних, лабораторних і науково-дослідних цілях, для контролю, вивчення та вимірювання параметрів електричних сигналів – як безпосередньо, так і одержуваних при впливі різних пристроїв або середовищ на датчики, що перетворюють ці дії в електричний сигнал або радіохвилі.
Особливості й переваги цифрового осцилографа OWON SDS1104
- Пристрій оснащено 4 робочими каналами.
- Широка смуга пропускання до 100 МГц.
- Швидкість вибірки 1 Гвиб/с (в реальному масштабі часу).
- Швидке перетворення Фур'є для аналізу в частотній області.
- Вбудована пам'ять на 20 тисяч точок.
- Великий, яскравий кольоровий 7-дюймовий РК-дисплей TFT WVGA з роздільною здатністю 800 х 480 пікселів.
- Осцилограф працює з програмними пакетами SCPI та LabVIEW на персональному комп’ютері.
Технічні характеристики цифрового осцилографа (100МГц, 4 канали) OWON SDS1104
|
Модель |
SDS1104 |
|
Пропускна здатність |
100 МГц |
|
Частота вибірки |
1 Гвиб/с |
|
Горизонтальна шкала (с/поділ) |
2 нс/поділ. – 1000 с/поділ., крок 1–2–5 |
|
Кількість каналів |
4 |
|
Дисплей |
7-дюймовий кольоровий РК-дисплей з роздільною здатністю 800 x 480 пікселів |
|
Тривалість запису |
20K (80K на вибір) |
|
Фактор ослаблення зонда |
1X, 10X, 100X, 1000X |
|
Вхідні муфти |
DC, AC та GND |
|
Вертикальна чутливість |
5 мВ/поділ. – 5 В/поділ. (на вході) |
|
Тип тригера |
Edge, Video |
|
Режим тригера |
Автоматичний, звичайний, одиночний |
|
Вимірювання курсором |
△V, △T між курсорами ， △V і △T між курсорами ， автоматичний курсор |
|
Автоматичне вимірювання |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, + Width, -Width, + Deuty Cycle, -Duty Cycle, Екранний режим, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Затримка A→ B↑, Затримка A → B ↓, Фаза A → B ↑, Фаза A → B ↓, +Кількість імпульсів, - Кількість імпульсів, Кількість піднятих країв, Кількість падінь краю, Площа, Площа циклу |
|
Математична форма сигналу |
＋, －, x, ÷, інвертувати, FFT |
|
Зберігання сигналу |
16 форм сигналів |
|
Інтерфейс зв'язку |
USB-хост, USB-пристрій |
|
Частотомір |
в наявності |
|
Блок живлення |
100 ~ 240 В змінного струму, 50/60 Гц, CAT II |
|
Споживання енергії |
＜ 15 Вт |
|
Габарити пристрою |
301 x 152 x 70 мм |
|
Вага пристрою |
1,10 кг |
Комплектація цифрового осцилографа OWON SDS1104
- Цифровий осцилограф (100МГц, 4 канали) OWON SDS1104
- Кабель живлення.
- Зонди – 4 шт.
- USB кабель.
- Пристрій для налаштування зондів.
- Програмне забезпечення на CD диску.
- Інструкція з експлуатації.
Категорія «КВПіА та лабораторне обладнання» включає прилади для вимірювання, контролю та керування технологічними процесами. Цифровий осцилограф (100МГц, 4 канали) OWON SDS1104 може застосовуватися в енергетиці, телекомунікаціях, виробництві, лабораторіях та сервісних центрах.
Пов’язані рішення розміщені в розділах вимірювальне обладнання, промислове обладнання, електроживлення та електрозахист.
Такий клас обладнання часто входить до складу систем автоматизації та диспетчеризації .
-
Інтерфейси:USB
-
Кількість каналів:4
-
Країна реєстрації бренду:Китай
-
Країна виробництва:Китай
-
Смуга пропускання:100 МГц
-
Частота вибірки:1 ГВ/с
-
Величина пам'яті:16
