CCTV тестер RV-ZMR06-F4T з сенсорним екраном Retina, все в одному

Хороше співвідношення ціна/якість/портативність/функціональність!!!

RV-ZMR06-F4T: старша комплектація серії ZMR06 — коаксіал, IP, мідь і базова оптика в одному корпусі

Тестер відеосигналу RV-ZMR06-F4T торгової марки RV-ZAFT® (артикул A000240) — портативний електронно-цифровий вимірювальний пристрій для налаштування та діагностики систем відеоспостереження: IP- та аналогових камер, PTZ-камер, супутнього мережевого обладнання, каналів передачі даних і кабельних мереж. Це найбільш укомплектований варіант серії — так би мовити, все в одному. Практична цінність приладу такого класу вимірюється не переліком підтримуваних форматів, а часом локалізації несправності. Замість послідовного перебору гіпотез («камера? кабель? живлення? реєстратор?») інженер одразу отримує вимірювані величини: чи піднявся лінк, яка фактична потужність PoE на порту, де саме в парі обрив і на якій відстані, чи ціле волокно, яку роздільну здатність реально віддає потік. Застосування пристрою значно скорочує час на налаштування системи і суттєво підвищує ефективність використання робочого часу інженерів і монтажників.

Наявність великої кількості опцій дає ряд додаткових можливостей для перевірки та тестування обладнання: перевірка всіх стандартів IP- та HD-камер, вбудований цифровий тестер кабелю, TDR-тестування витої пари RJ45, аудіовхід, HDMI вхід-вихід. Програмне забезпечення всієї серії має функцію самооновлення. Що цікаво, є можливість встановлювати додатки для приладів на базі ОС Android — тобто прилад не «застигає» на прошивці дворічної давності, а дозволяє додати потрібний вам інструмент.

Живлення камер і діагностика PoE безпосередньо на об'єкті

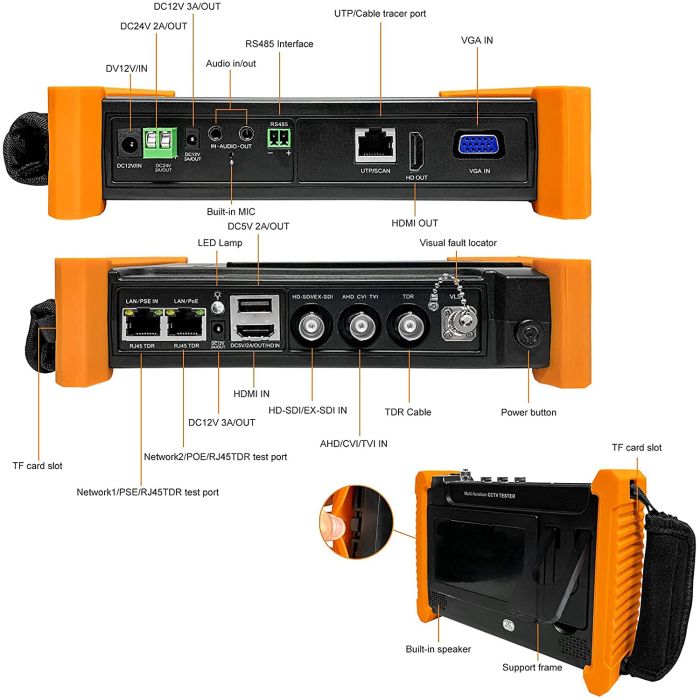

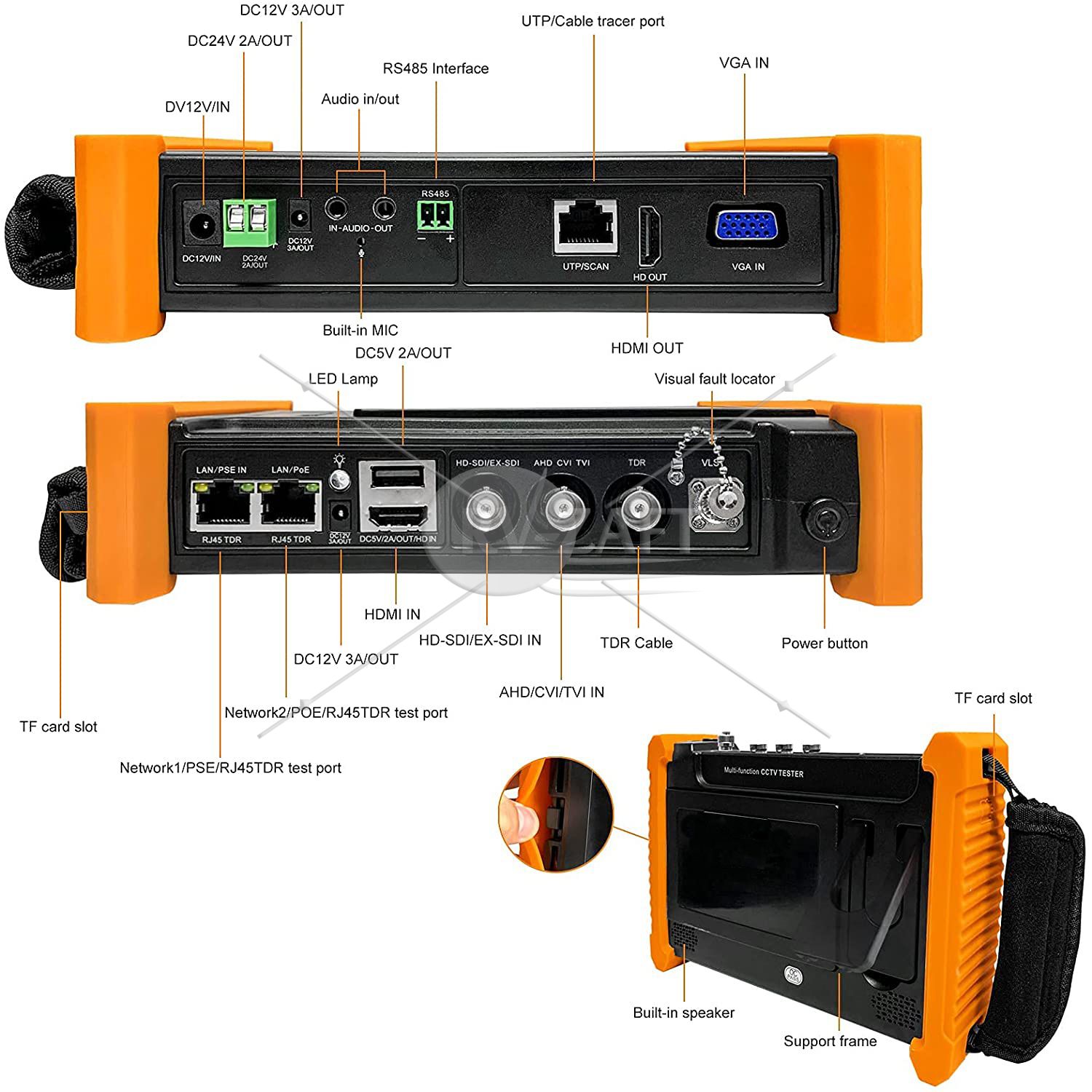

Ще однією перевагою тестера є виходи для живлення камер 12В/3А, 24В/2А, 5В/2А та PoE 48В/25,5Вт. Ця функція дуже корисна як у лабораторних умовах, так і при роботах на об'єкті, тому що дає можливість швидко визначити, чи є проблеми з енергоживленням камер відеоспостереження.

Тестер RV-ZMR06-F4T торгової марки RV-ZAFT^® має можливість перевірки напруги PoE і індикації контактів, на яких воно присутнє. Це важливо, бо в реальних мережах співіснують дві схеми подачі: Alternative A (живлення по парах 1-2 / 3-6, тобто по сигнальних) і Alternative B (по вільних парах 4-5 / 7-8). Побачивши, на яких саме контактах є напруга, інженер одразу розуміє, який тип інжектора чи комутатора стоїть на дальньому кінці й чи сумісний він із камерою.

Функція сканування IP-адрес тестера відеокамер дозволяє швидко визначити IP-адресу, а режим PING дозволяє перевірити якість підключення до IP-камери або до іншого мережевого обладнання в мережі Ethernet, а також правильність ІР-адреси. На практиці цим закривається найпоширеніша причина «камера не працює» — вона просто в іншій підмережі після скидання до заводських налаштувань. Супутнє живильне обладнання — у розділі PoE-пристрої, а стандарти живлення докладно розібрані в матеріалі «Стандарти PoE та кабельні тестери».

Місце моделі F4T у серії RV-ZMR06-F(xx)

Тестер відеосигналу RV-ZMR06-F4T торгової марки RV-ZAFT® включає численні набори функцій і комплектацій, як і вся серія приладів RV-ZMR06-F(xx). На відміну від базової комплектації, саме цей прилад має:

• додаткові виходи HDMI та VGA — прилад працює і як контрольний монітор для реєстратора чи ПК, і як джерело сигналу;
• візуальний локатор пошкоджень оптичного волокна (VFL);
• цифровий трасувальник кабелю в комплекті — не опція, а штатна поставка;
• вихід для перевірки/вимірювань кабелю TDR;
• входи для тестів відеосигналів EX-SDI, HD-SDI/3G-SDI тощо.

Простіше кажучи: F3T відповідає на питання «чи вкладаємось у бюджет лінії», F4T — на питання «де саме розрив». Якщо потрібні обидві задачі плюс повна паспортизація траси, дивіться вимірювальне обладнання оптичних мереж. Порівняльна таблиця всієї серії наведена нижче, після переліку функцій. Інші моделі цього класу — у розділі Тестери для CCTV та LAN та кабельні тестери і прилади.

  Основні функції:

-  Тестування камер:

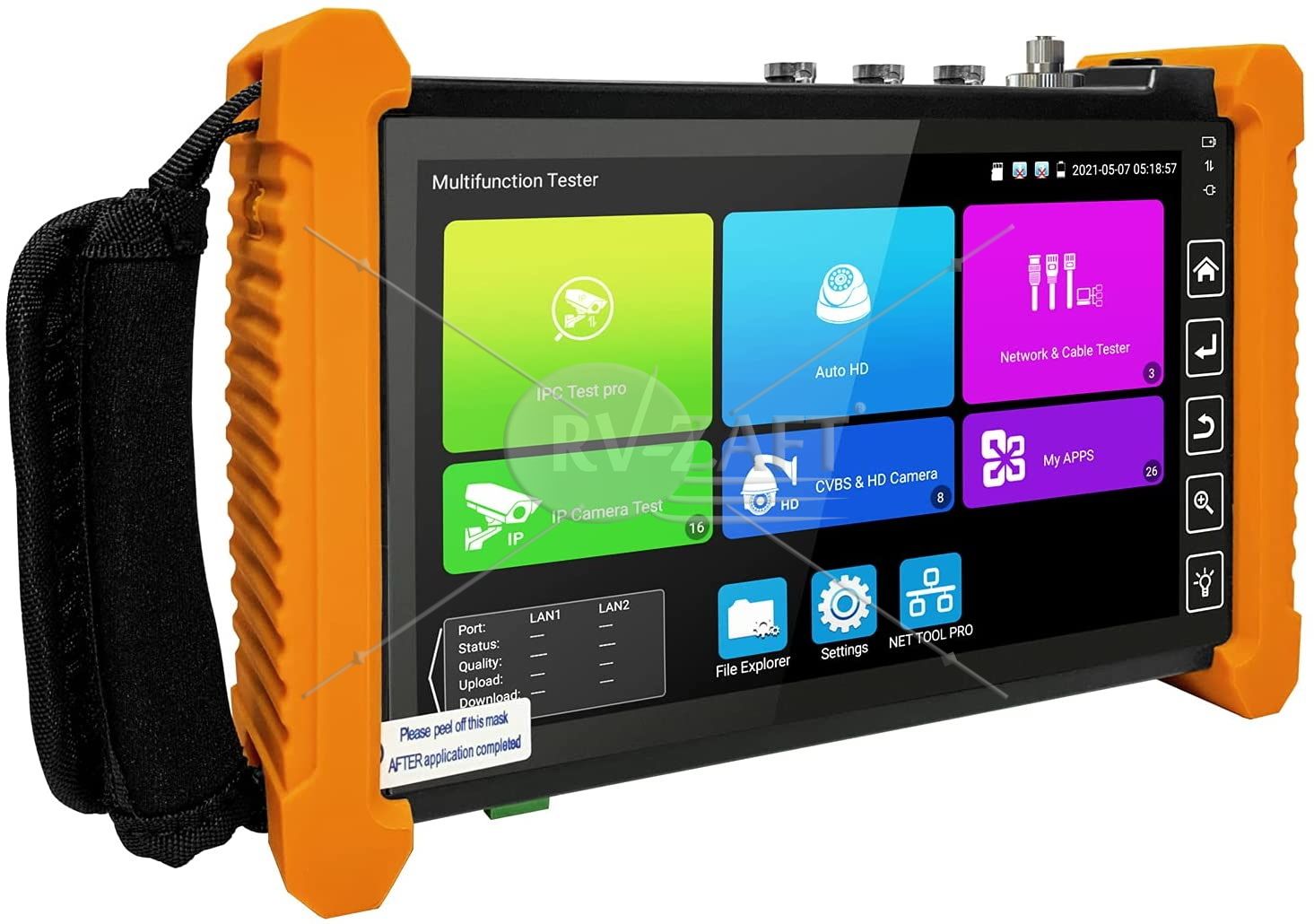

• 7-дюймовий сенсорний IPS екран Retina, з роздільною здатністю 1920x1080.
• Підтримка кодеків ущільнення відео H.265, H .264 IP, відтворення відео в якості 4К через основний потік. Перевірка та налаштування камер з роздільною здатністю до 12 МП.
• Тестування аналогових камер, наявність контролеру PTZ.
• Тестування камер TVI (8 МП, з розширенням 3840 x 2160 P при 15 кадрах в секунду та з 4-кратним зумом), запис та відтворення відео, коаксіальне управління PTZ та виклик екранного (OSD) меню камери.
• Тестування камер AHD (8 МП, з розширенням 3840 x 2160 P, при 15 кадрах в секунду та з 4-кратним зумом), запис та відтворення відео, коаксіальне управління PTZ та виклик екранного (OSD) меню камери.
• Тестування камер CVI (8 МП, з розширенням 3840 x 2160 P, при 12,5/15 кадрах в секунду та з 4-кратним зумом), запис та відтворення відео, коаксіальне управління PTZ та виклик екранного (OSD) меню камери.
• Функція «Auto HD»; автоматичне розпізнавання типу та роздільної здатності коаксіальної камери HD; є функція знімку, відеозапису та відтворення; коаксіальне управління PTZ та виклик екранного (OSD) меню камери.
• 8MP EX-SDI тест, 3840 x 2160P 25/30FPS, 4x-zoom, запис відео & відтворення, PTZ-управління  по коаксіальному кабелю & виклик OSD меню.
• HD-SDI тест, 1920 x 1080P 25/30/50/60 FPS, 4x-zoom, запис відео & відтворення, PTZ-управління по коаксіальному кабелю & виклик OSD меню.
• 3G-SDI тест, 1920 x 1080P 50/60 FPS, 4x-zoom, запис відео & відтворення, PTZ-управління по коаксіальному кабелю & виклик OSD меню.
• VGA вхід, до 2048 x 1152 60FPS, підтримка захвату картинки, запису відео та відтворення.
• HDMI вхід, до 4K 30FPS, підтримка захвату картинки, запису відео та відтворення.
• Функція «Rapid ONVIF», автоматичний вхід та відтворення зображення з камери, створення звіту про тестування.
• Функція «IPC test pro»; автоматичне сканування всіх сегментів IP-мережі; автоматична активація живлення PoE та відображення потужності. При введені імені користувача та паролю, можна сканувати зображення з камери; функція активації декількох камер HIKVISION, Dahua та RV-Zaft. Перехід до інтерфейсу ONVIF та інструментів тестування.
• Тестування камер AXIS та Hikvision (потрібно авторизуватись в додатку ONVIF, для тестування).
• Засоби тестування камер HIKVISION: підтримка пакетної активації камер HIKVISION; зміна IP-адреси, зміна пароля тощо; автоматичне вставлення імені каналу; швидка зміна кодеку ущільнення відео: H.264 та H.265; активація широкого динамічного діапазону (WDR); відновлення заводських налаштувань.
• Засоби тестування камер Dahua: підтримка пакетної активації камер DAHUA; функція зміни IP-адреси, імені користувача та паролю, автоматичне призначення імені каналу.
• Одночасне відображення IP та аналогового зображення з камер на одному дисплеї.
• Функції: «IPC test» (тестування без режиму ONVIF), «HIK test tool» (тестування камер Hikvision), «DH test tool» (тестування камер Dahua).
• Роз’єми для живлення камер: вихідна потужність DC12V/3A, DC24V/2A, 5В/2А.
• Функція «Rapid video», для виявлення всіх мережевих камер та їх автоматичного відображення, з допомогою лише однієї клавіші.
• Вбудований Wi-Fi, є можливість створення точки доступу WI-FI та відтворення зображення з бездротових камер.

-  Тестування кабелю:

• Удосконалений цифровий тестер кабелю, UTP-кабелю, телефонного кабелю тощо. Налаштування спеціальних номерів. Перевірка підключення, збереження звіту про тестування. Є можливість виявлення точки несправності ближнього, середнього та далекого кінців кабельної вилки RJ45.
• Тестування кабелю RJ45 TDR: стан пар, що тестуються, їх довжина; рівень згасання сигналу; коефіцієнт відбиття; імпеданс; асиметрія. За результатами тестування можна сформувати звіт, діапазон вимірювань – 180 м.

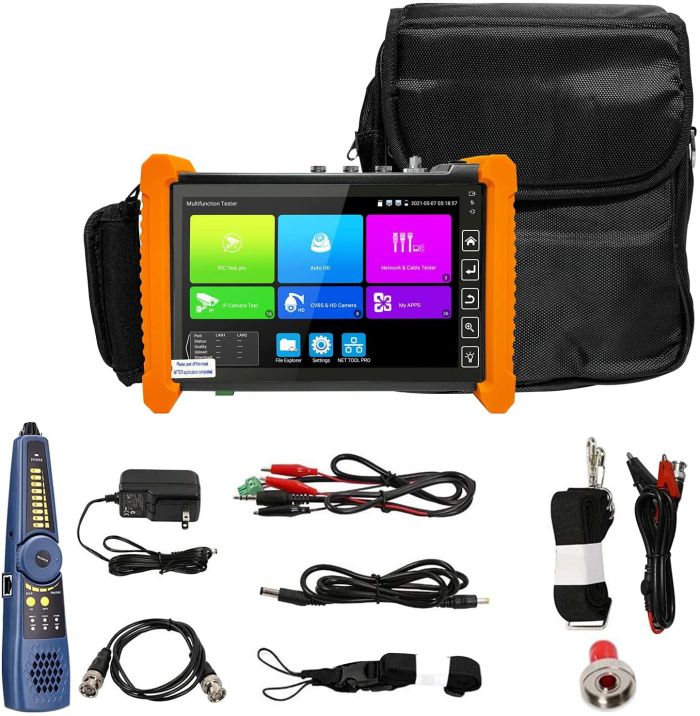

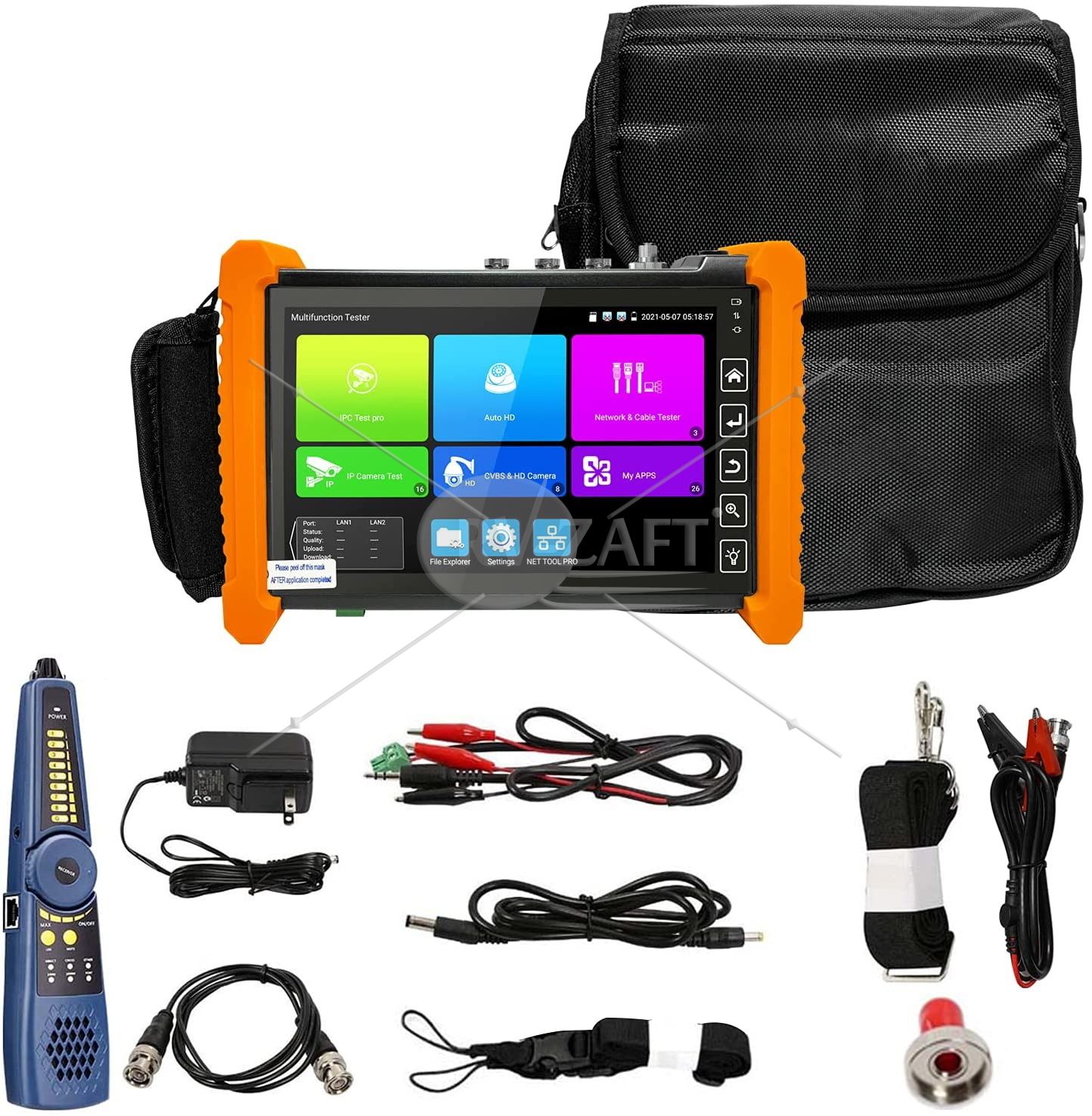

• Вже в комплекті цифровий трасувальник кабелю: пошук через роз'єм BNC коаксіального кабелю , телефонного, мережевого, електричного та ліфтового кабелів в безладді мереж. Пошук одного з названих кабелів та UTP-кабелю можуть проводитись одночасно. Діапазон вимірювань - 1,2 км.
• Модернізований інструмент відстеження саме кабелів з цифровими сигналами, пошук кабелю BNC, мережевого кабелю та телефонного кабелю бездротовим способом.

 -  Інші функції:

• Тестування мережі: Ping-тест, IP-сканування, порт Flash, сервер DHCP, Trace Route.
• Tester Play: пристрій можна використовувати, як тестер відеокамер, Android телефон та дисплей для ПК.
• Професійний аналізатор WIFI, виявляє сигнал Wi -Fi та його рівень.
• Функція моніторингу трафіку: відображення мережевого порту або з'єднання WI-FI в режимі реального часу; швидкість завантаження та вивантаження даних та інші параметри мережі.
• Кнопки швидкого доступу, випадаюче меню, може вибрати живлення PoE, налаштування IP, CVBS, інформацію про локальну мережу, HDMI IN, тощо.
• Програмне забезпечення має функцію самооновлення; є можливість встановлювати додатки для приладів на базі ОС Android.
• Інформація про POE та живлення, вимірювання вихідної / вхідної потужності та напруги DC12V і PoE.
• Вбудований медіаплеєр: відтворення відеофайлів в якості 4K та у форматах MKV/MP4.
• Відображення реальної роздільної здатності зображення IP-камери.
• Швидкі офісні додатки: підтримка Excel, Word; форматів ppt, doc (для редагування).
• Аудіо- вхід, підтримка запису та збереження аудіо; світлодіодна лампа підсвітки; калькулятор, музичний плеєр та інші функції. .

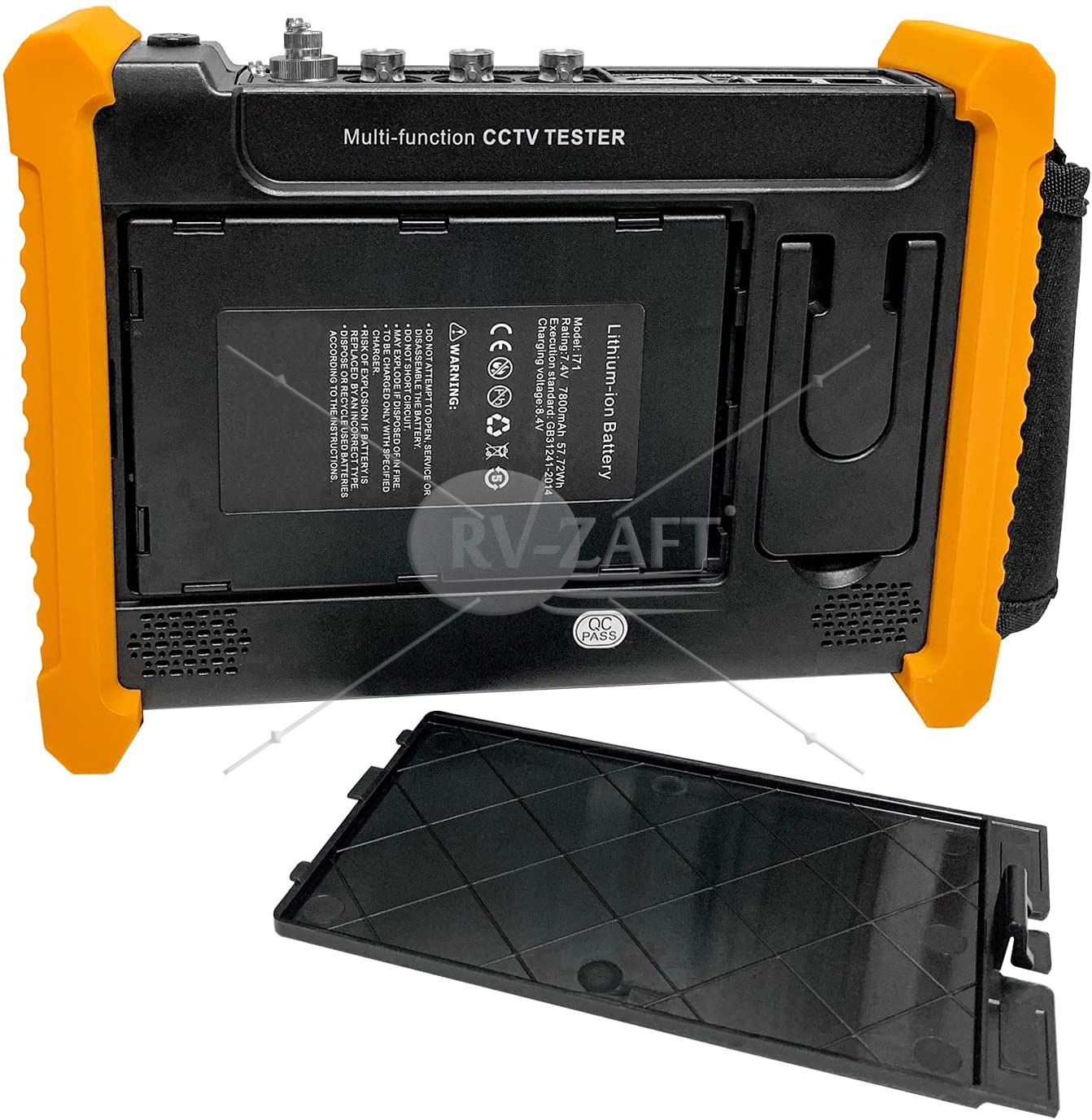

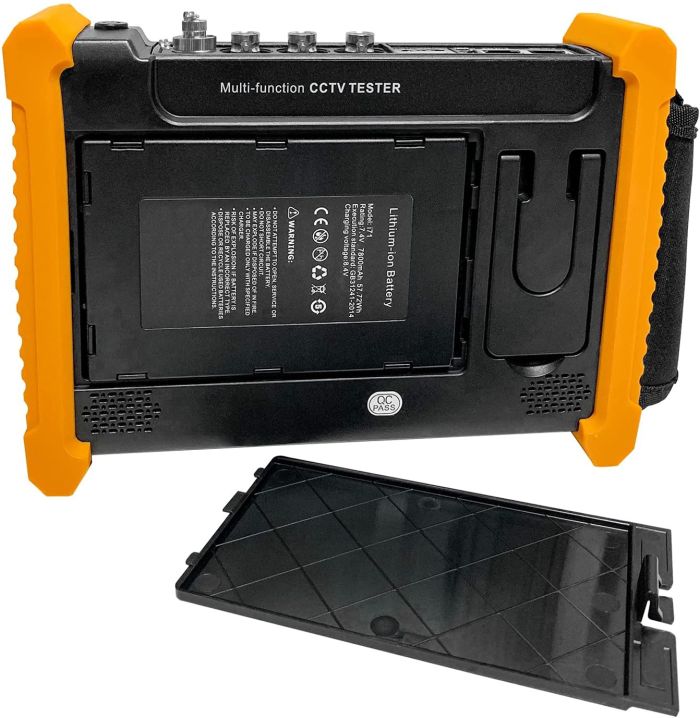

• Літій-іонний акумулятор 7,4 В / 7800 мА-г, час повної зарядки складає 4,5 год., час роботи – 11  год.

- Порівняльна таблиця моделей серії RV-ZMR06-Fхх:

*- при цьому, в кінці марки пристрою додається літера "T".
