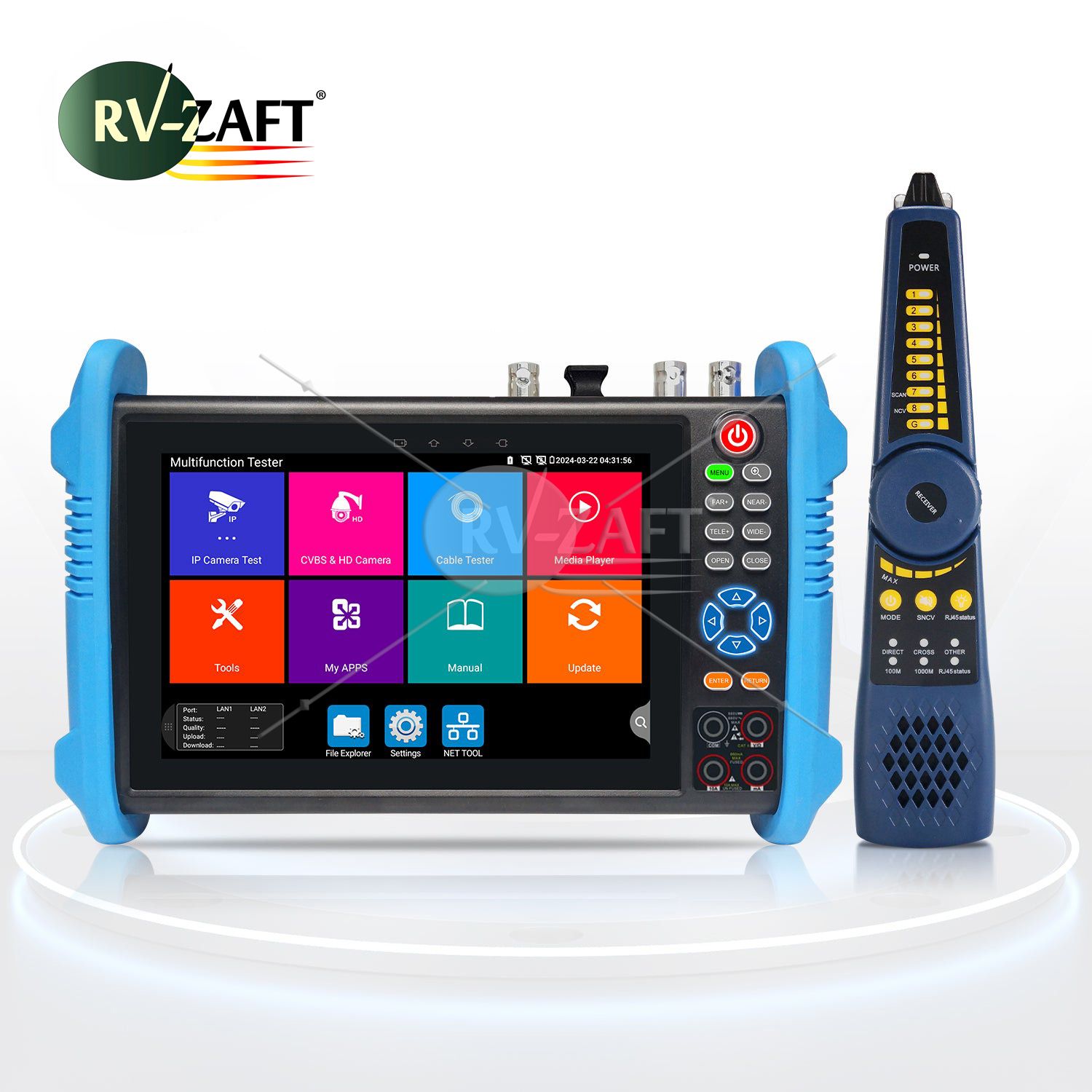

Тестер відеокамер RV-ZTest108P-3T із сенсорним екраном, SFP, PoE++

CCTV тестер RV‑ZTest108P‑3T торгової марки RV‑ZAFT® — це переносний електронно‑цифровий вимірювальний прилад для налаштування, перевірки та пошуку несправностей у системах відеоспостереження, локальних і кабельних мережах. Прилад призначений для кваліфікованих інженерів, монтажників і проектантів, що працюють у сферах відеоспостереження, технічної безпеки та телекомунікацій. Це оновлене покоління серії RV‑ZTest108P‑хх — постачальник‑виробник суттєво апгрейдив апаратну платформу, і відповідно оновлюється наша лінійка.

Модифікація ‑3 — це конфігурація «майже все‑в‑одному»: повний набір HD‑стандартів (AHD + TVI + CVI + SDI), вбудований цифровий мультиметр та вхід HDMI / VGA. Літера «Т» у маркуванні означає комплектацію з активним приймачем‑трасувальником кабелю для пошуку конкретної лінії в кабельних каналах, лотках і шафах.

Що змінилося в оновленому поколінні тестерів відеосигналу

Маркування серії залишилось попереднім (RV‑ZTest108P і модифікації ‑1, ‑2, ‑3, ‑4), але «начинка» приладу стала якісно новою. Ключові апаратні покращення:

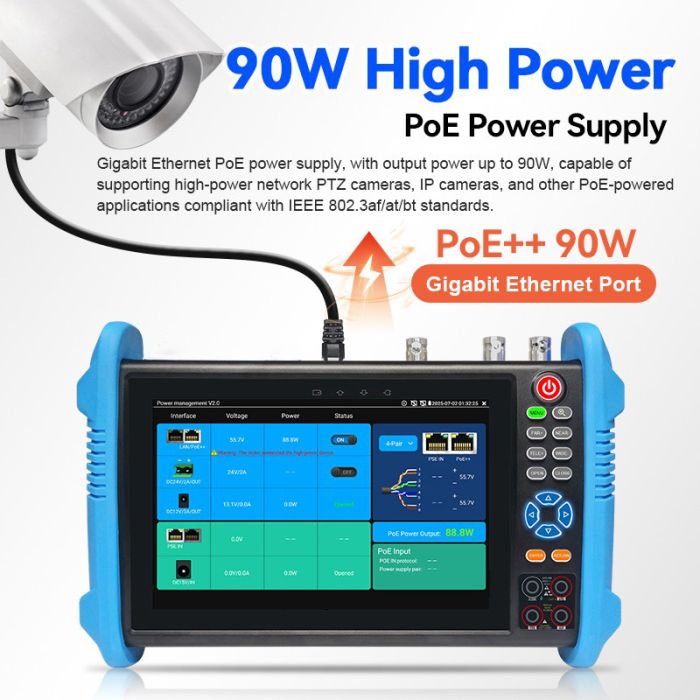

• PoE++ 55 В з потужністю до 90 Вт (стандарти IEEE 802.3af/at/bt) — замість попередніх 48 В / 25,5 Вт. Відеотестер тепер тимчасово живить навіть високопотужні PTZ‑камери з обігрівачами кожухів і далекобійною ІЧ‑підсвіткою прямо в полі.

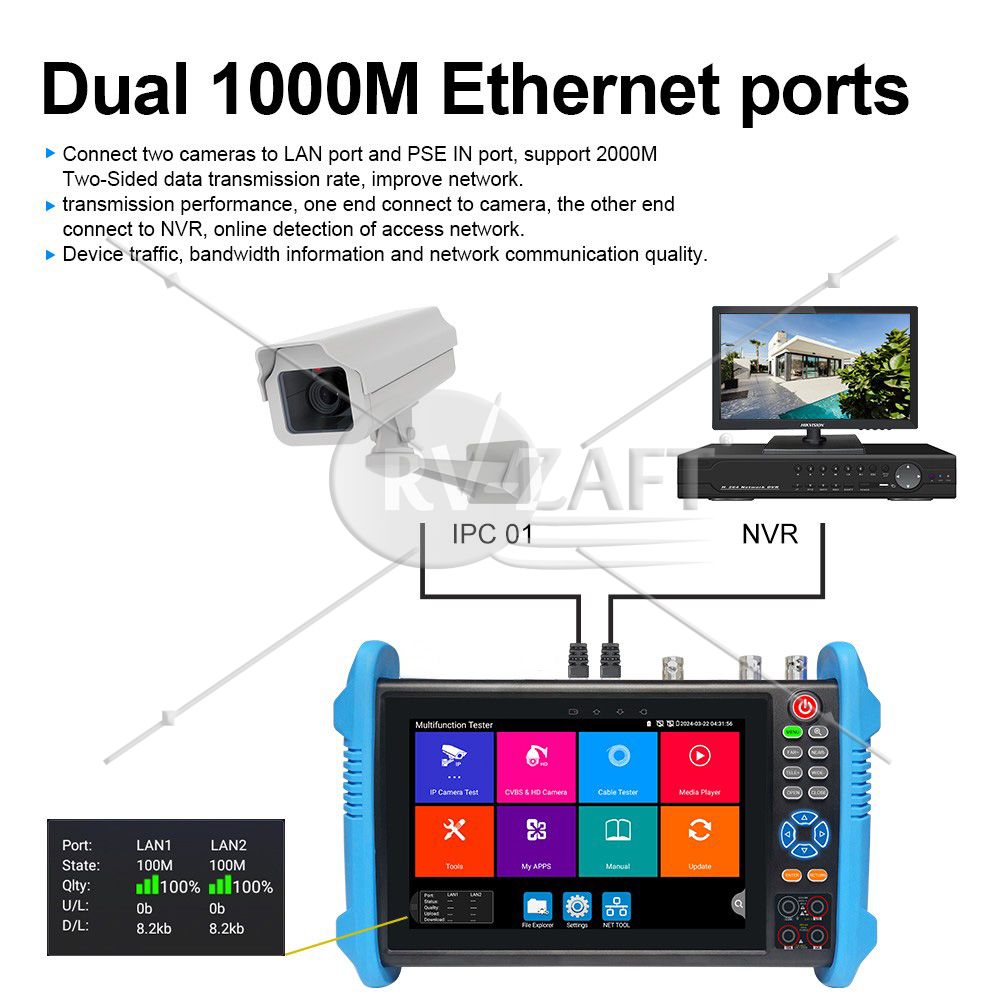

• Два незалежні гігабітні Ethernet‑порти (10/100/1000 Mbps). Порти були й раніше, але стали гігабітними — CCTV тестер більше не «вузьке горло» на сучасній магістральній лінії та працює прозоро в режимі прохідного включення.

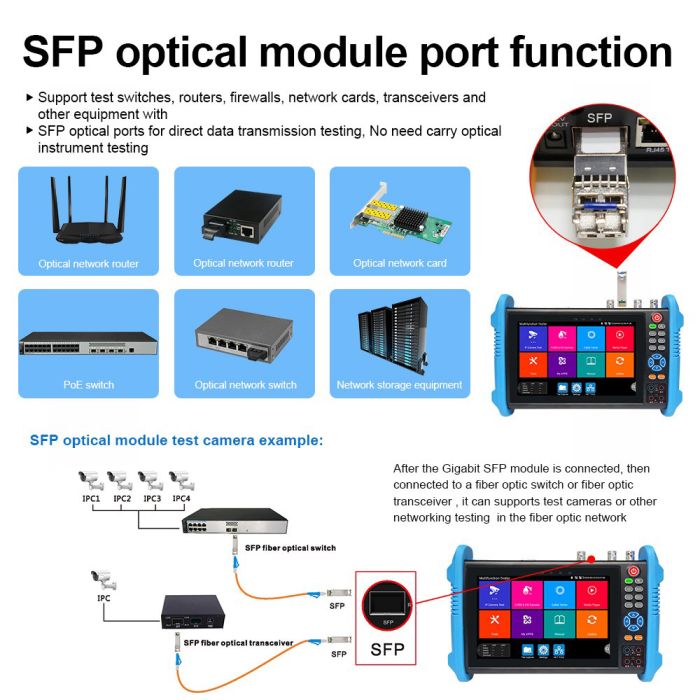

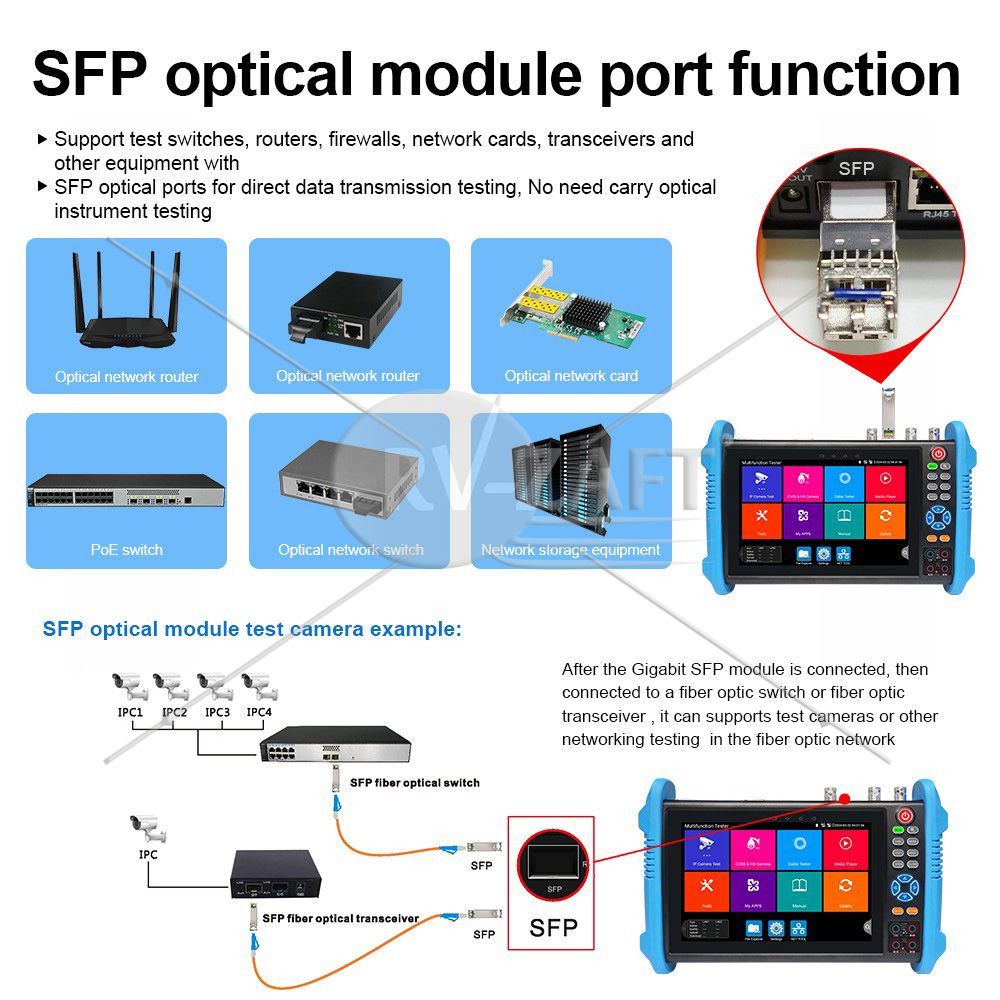

• Окремий гігабітний SFP‑порт для прямої роботи з оптичним каналом — без зовнішніх медіаконверторів. Достатньо вставити стандартний SFP‑модуль (одно‑ чи багатомодовий).
• Підтримка IP‑камер до 8K (32 МП, 8160×3616) та 4K 12 МП — замість попередньої «стелі» 4K.
• Розширений набір мережевих утиліт: Ping, IP scan, DHCP‑сервер, PPPOE, Trace Route, Port Flash, LLDP/CDP, Link Monitor — для роботи з керованими комутаторами Cisco, MikroTik, Ubiquiti та ін.
• Удосконалена підсвітка силіконових кнопок — зручно в неосвітлених електрошафах, серверних і технічних поверхах.
• Оновлення прошивки та встановлення сторонніх додатків. Збільшення процесорної і загальної апаратної потужності.
• Подвійний вихід живлення DC 12 В / 3 А.
• Збільшена пам'ять до 2 ГБ + 32 ГБ.

Можливості модифікації RV‑ZTest108P‑3T

Тестування камер усіх типів

7‑дюймовий сенсорний IPS‑екран з роздільною здатністю 1280×800 дозволяє інтуїтивно налаштовувати й перевіряти:

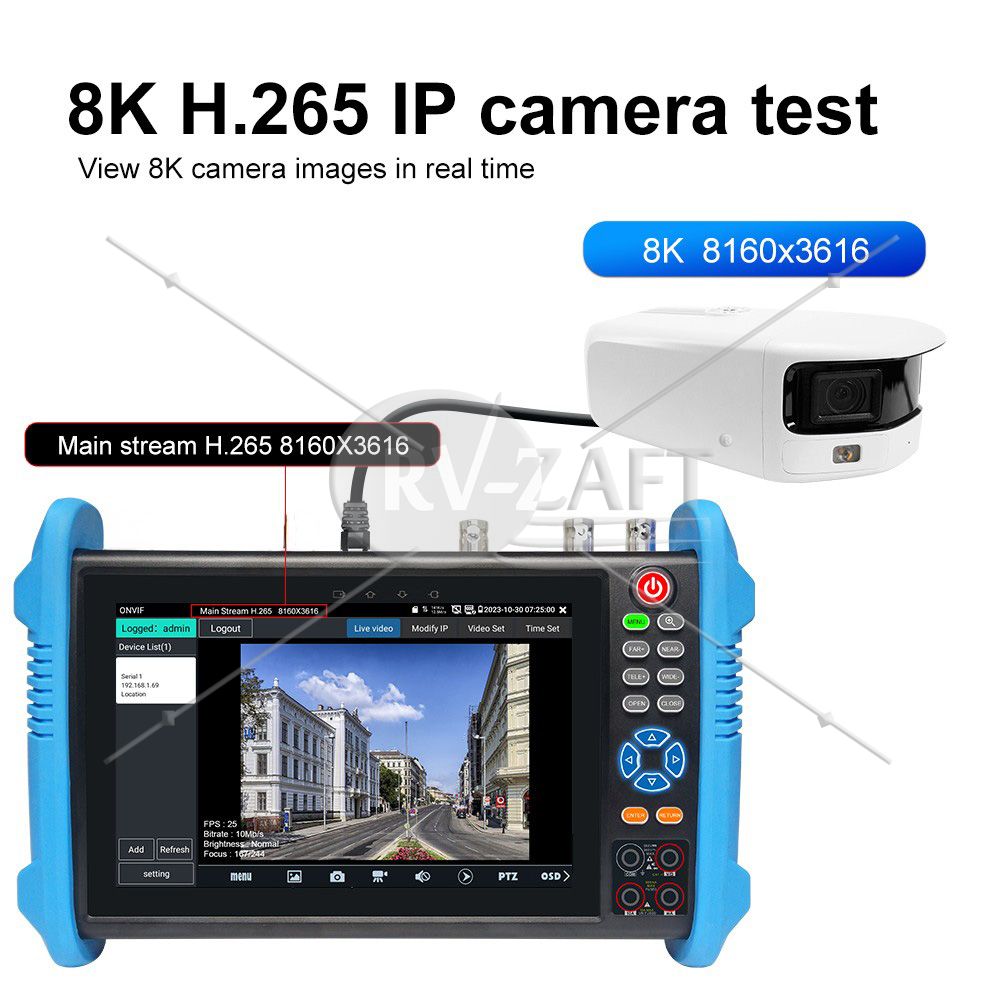

• IP‑камери до 8K 32 МП (8160×3616) та 4K 12 МП (4000×3000), кодеки H.264 / H.265, відтворення основного відеопотоку;

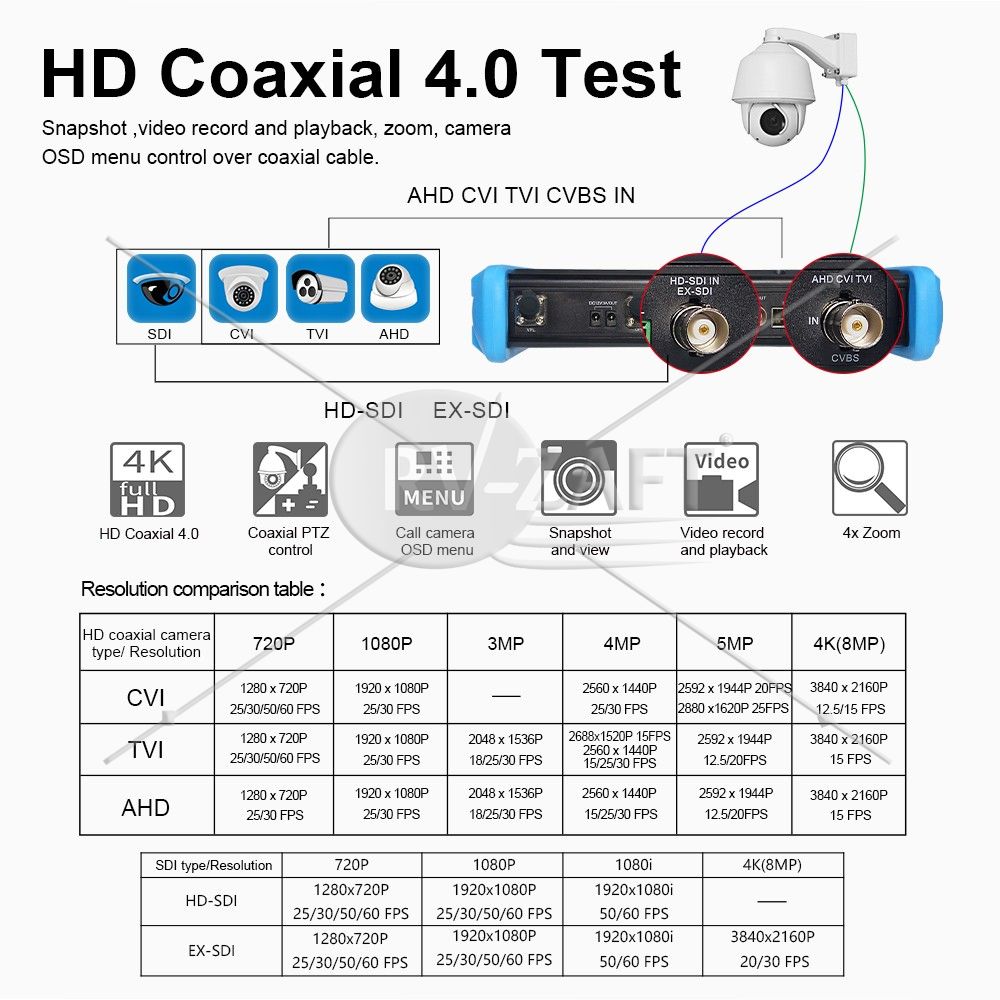

• AHD‑камери до 8 МП (3840×2160P), 4× zoom;
• HD‑TVI (TVI 5.0, з підтримкою коаксіального аудіо) до 8 МП, 4× zoom;
• HD‑CVI до 8 МП, 4× zoom;
• SDI / EX‑SDI / 3G‑SDI до 8 МП (25/30/50/60 FPS), 4× zoom;
• аналогові CVBS, 1 канал BNC‑вхід + 1 канал BNC loop‑вихід, NTSC/PAL з автовизначенням, тест генератором кольорових смуг.

Для всіх типів камер: відеозапис і відтворення, керування PTZ по коаксіалу (UTC), виклик екранного меню OSD камери.

Робота з IP та ONVIF

• повна підтримка ONVIF, автоматичний вхід і відображення зображення;
• Rapid Video — автоматичне виявлення й відображення всіх мережевих камер;

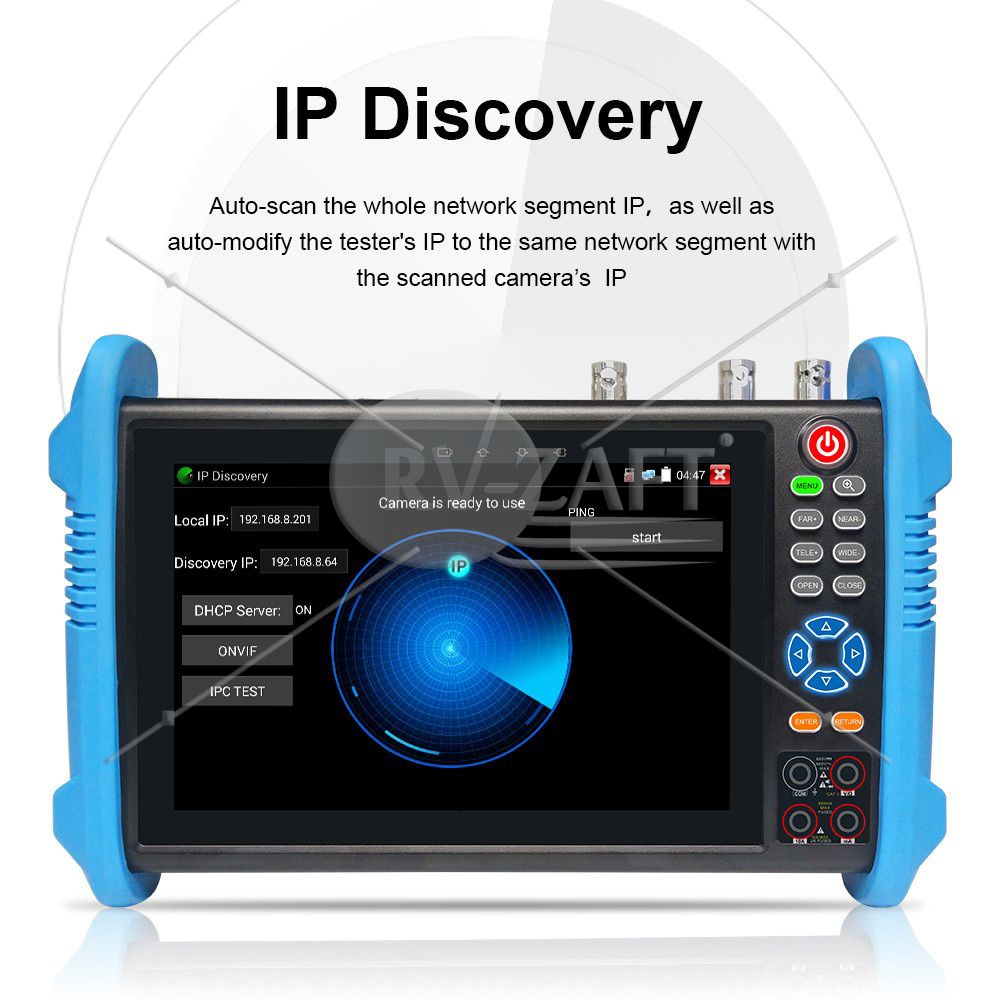

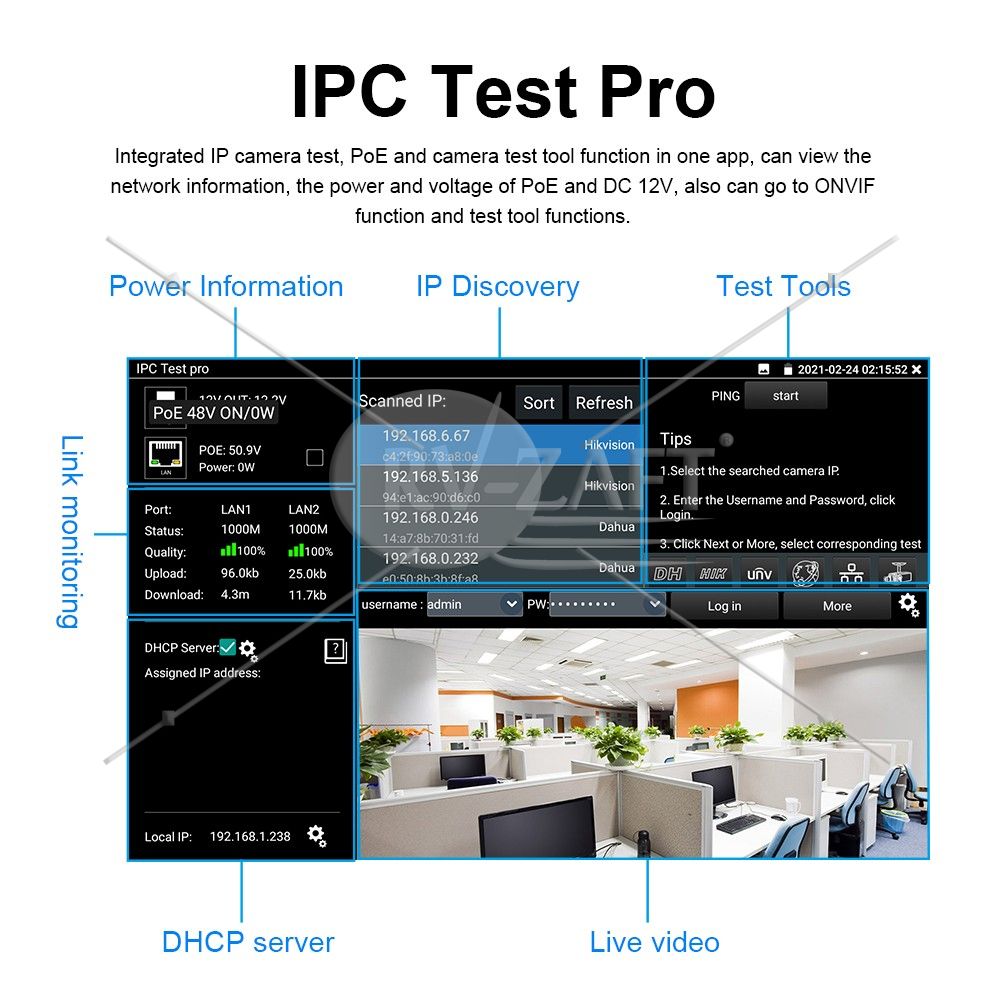

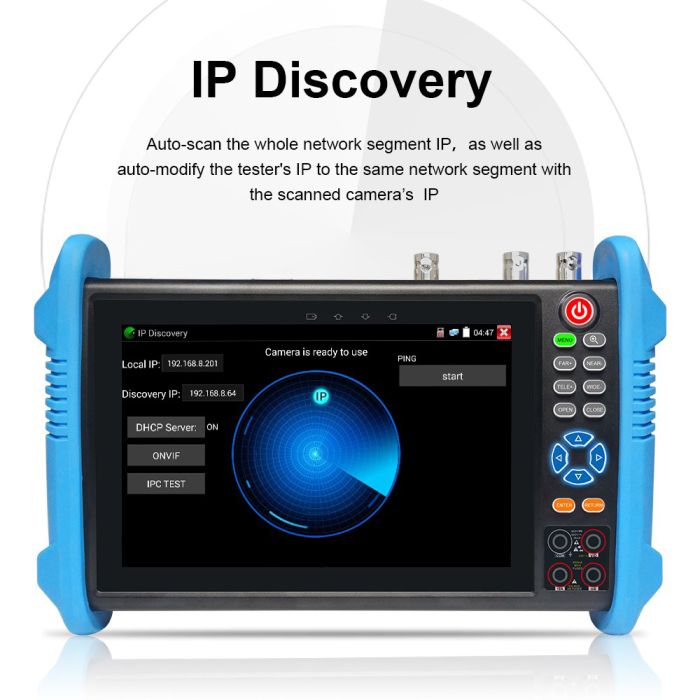

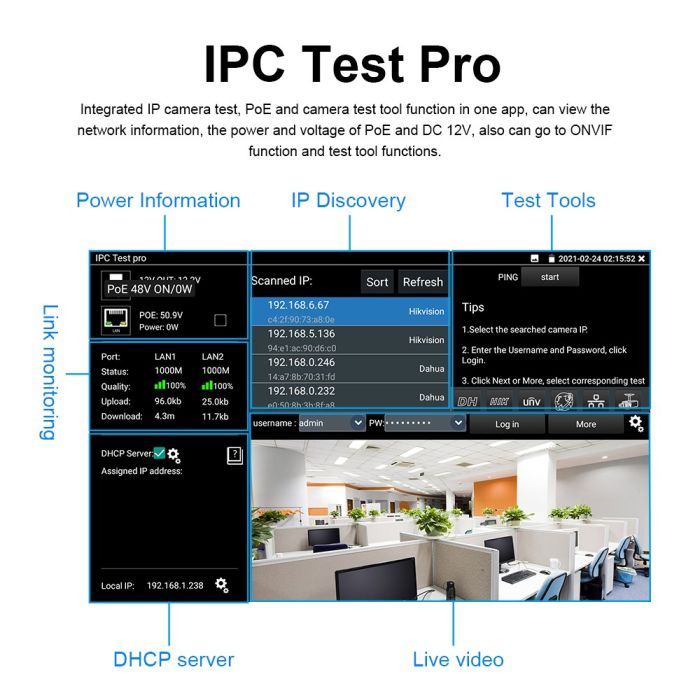

• IPC Test, IP Discovery, RTSP Play, Client APK;
• фірмові утиліти Hik Test Tool і DH (Dahua) Test Tool — пакетна активація камер, зміна IP‑адрес і паролів;
• мережевий контролер PTZ (ONVIF), цифрове та аналогове керування PTZ, понад 30 протоколів (PELCO‑P, PELCO‑D, SAMSUNG та ін.);
• моніторинг трафіку мережевого порту чи Wi‑Fi у реальному часі;
• створення тестового звіту.

Цифровий мультиметр (опція модифікації ‑3)

Вбудований в CCTV тестер цифровий мультиметр виконує: вимірювання постійної та змінної напруги, постійного та змінного струму, опору, перевірку цілісності кола (прозвонка), вимірювання діодів та ємності. Це знімає потребу носити окремий прилад для базових електричних вимірювань на об'єкті.

Вхід HDMI та VGA (опція модифікації ‑3)

• HDMI‑вхід з підтримкою роздільної здатності 4K 30 FPS, із записом і моментальним знімком;
• VGA‑вхід для перевірки відповідних джерел сигналу;
• HDMI‑вихід (1080P) для виводу на зовнішній монітор;
• подвійне тестове вікно — одночасна перевірка IP та HDMI або аналогового та HDMI сигналу.

Мережа, PoE та кабельні тести

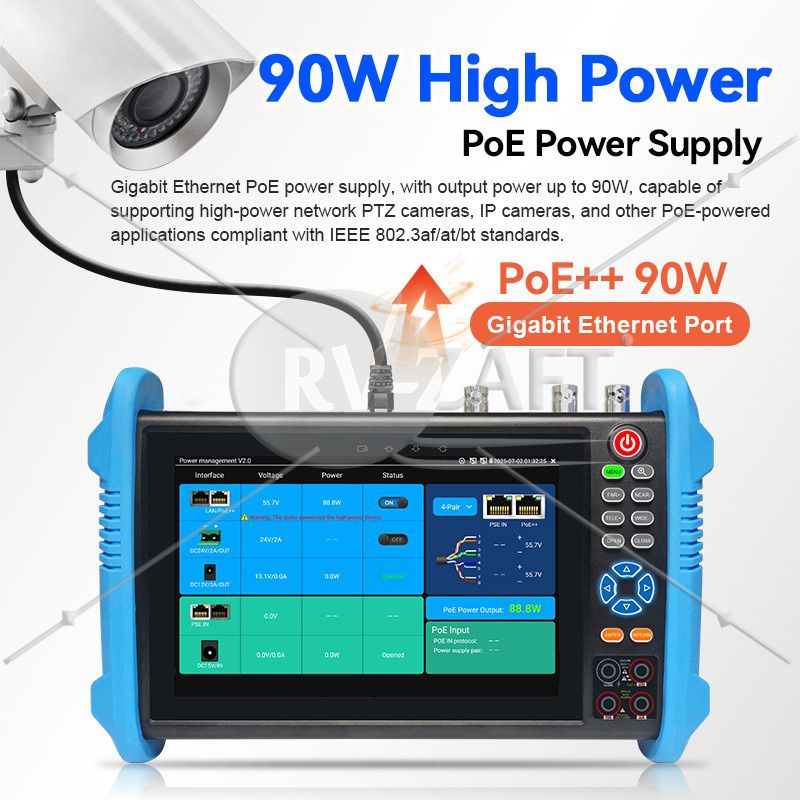

• PoE++ 55 В, до 90 Вт (IEEE 802.3af/at/bt) — живлення камери або іншого пристрою прямо в місці монтажу;
• два гігабітні Ethernet‑порти + гігабітний SFP‑слот для оптики;

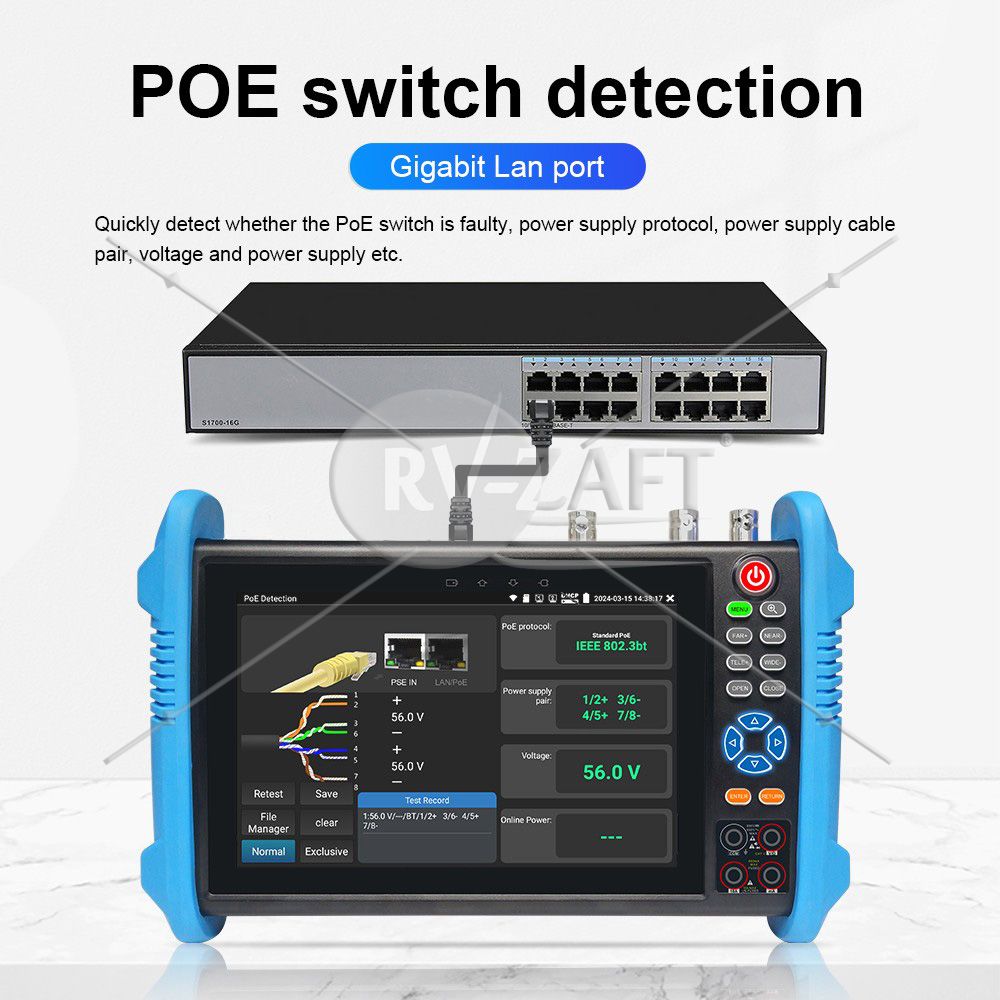

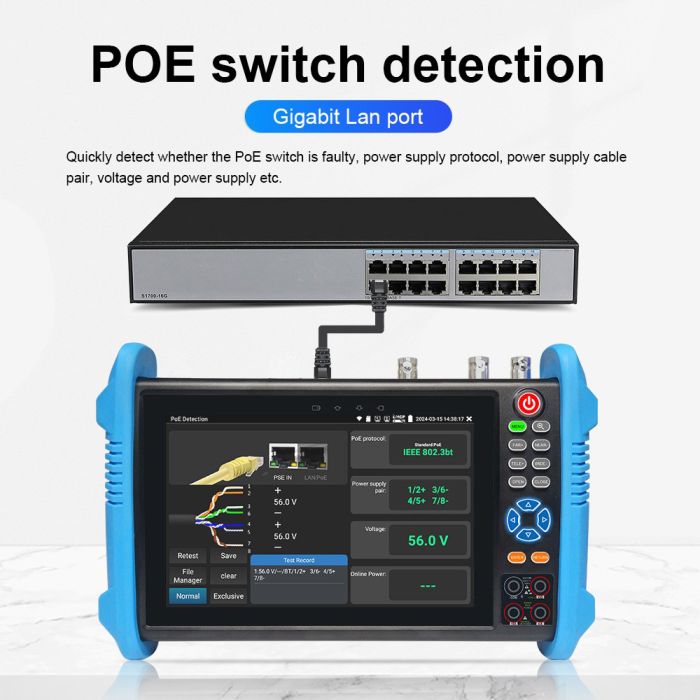

• вимірювання напруги та потужності PoE, тест PoE/PSE;
• RJ45 TDR‑тест: стан кабелю, довжина, згасання, коефіцієнт відбиття, імпеданс, асиметрія, обрив, коротке замикання;

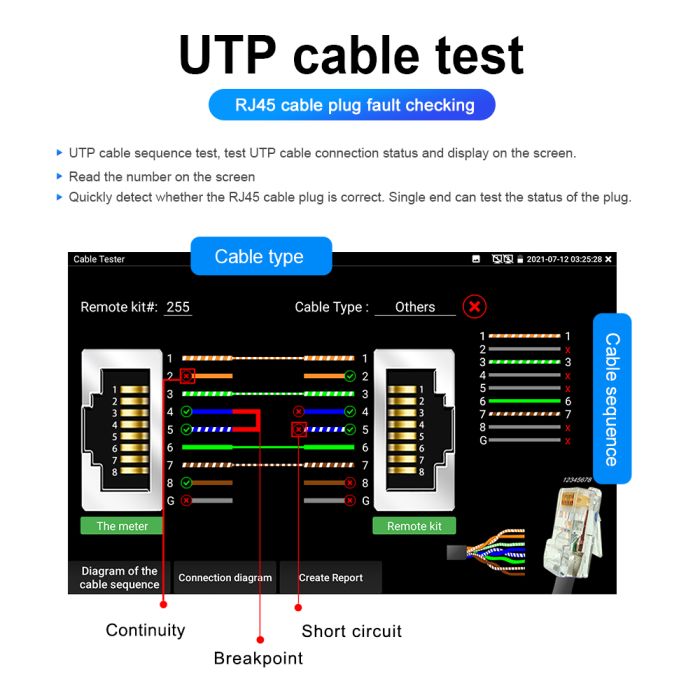

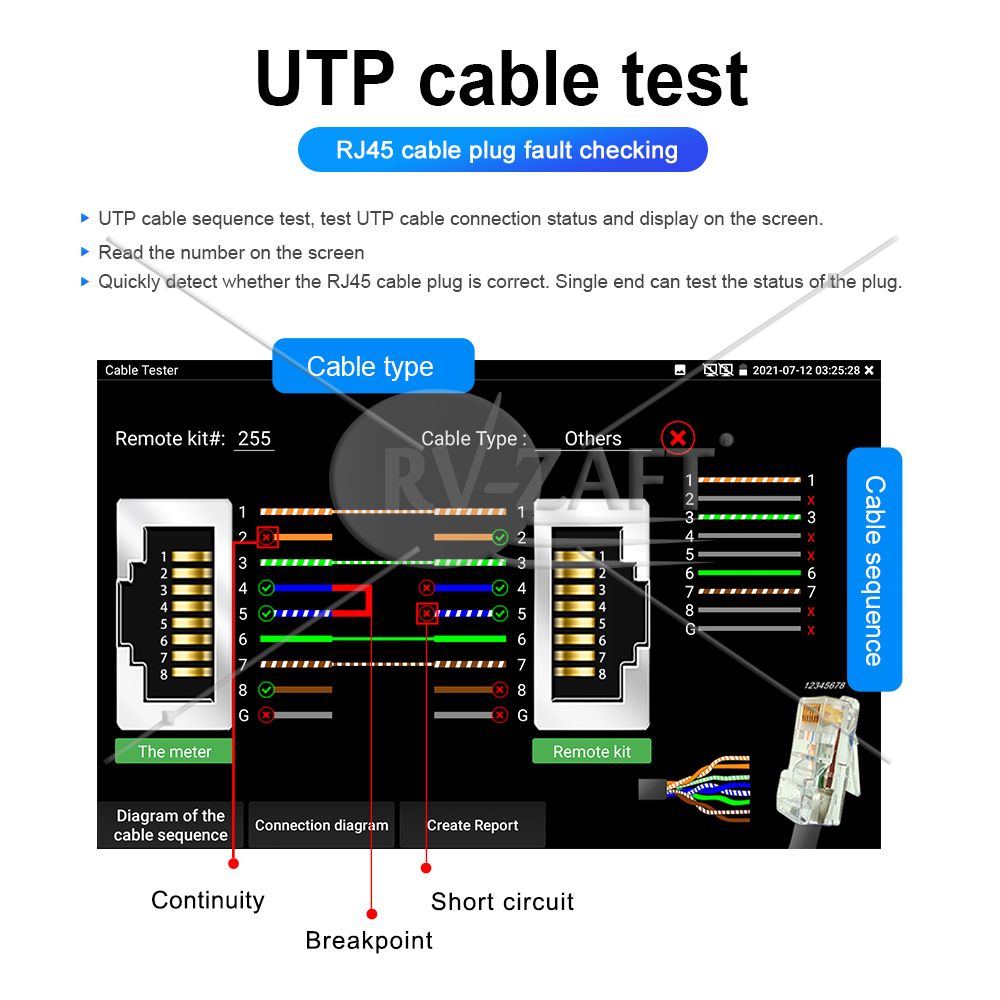

• тестер кабелю UTP: послідовність жил, цілісність з'єднання, збереження звіту;

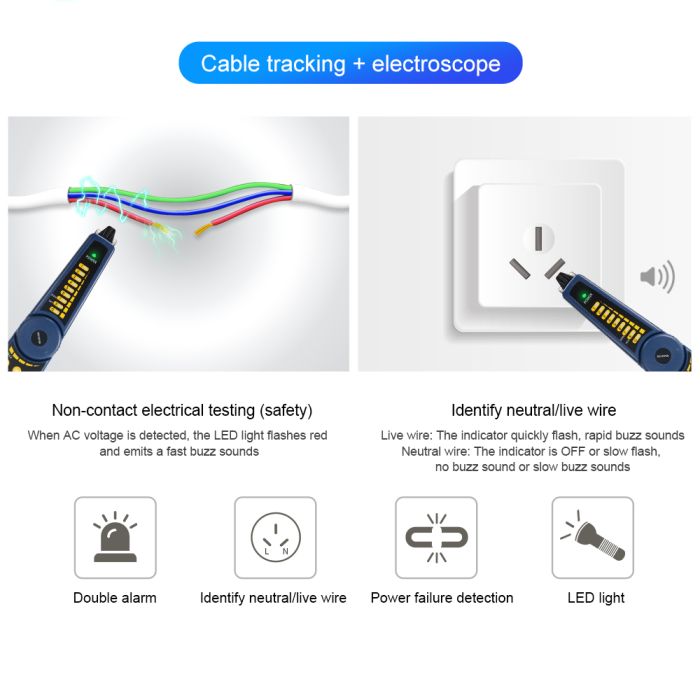

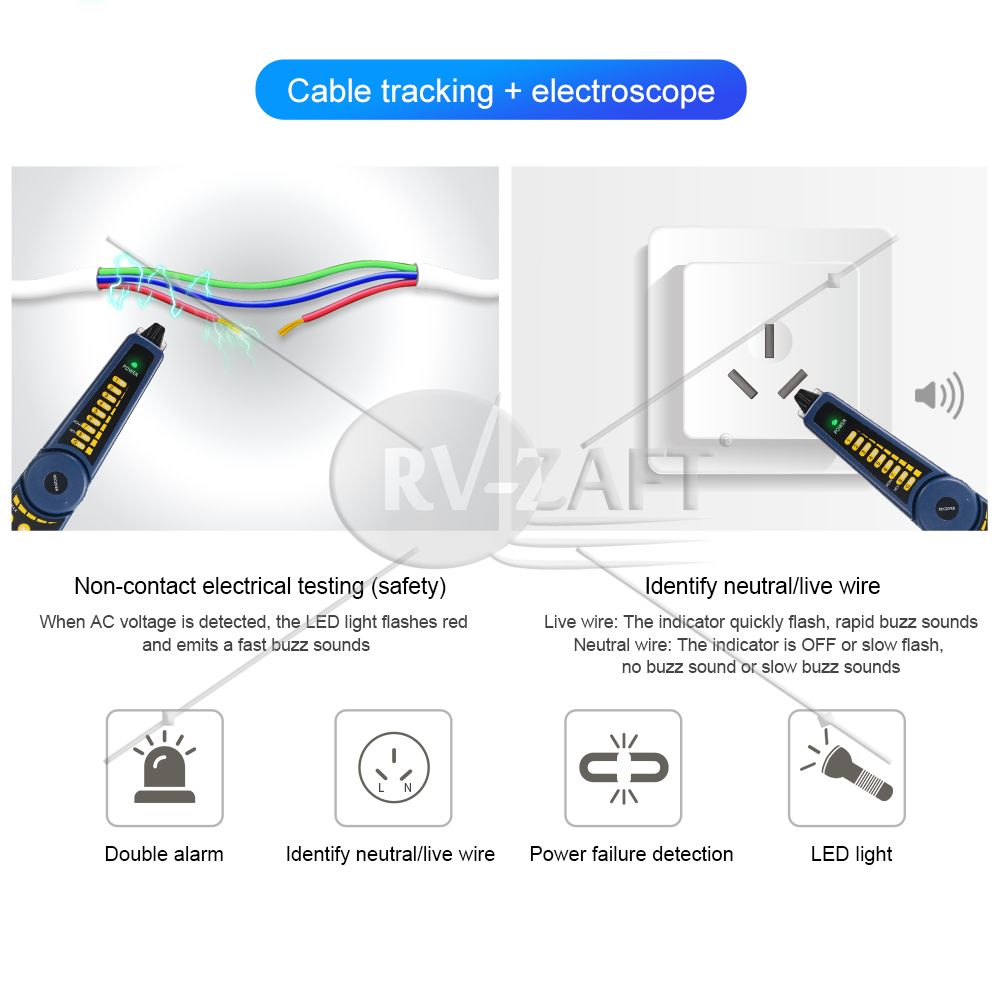

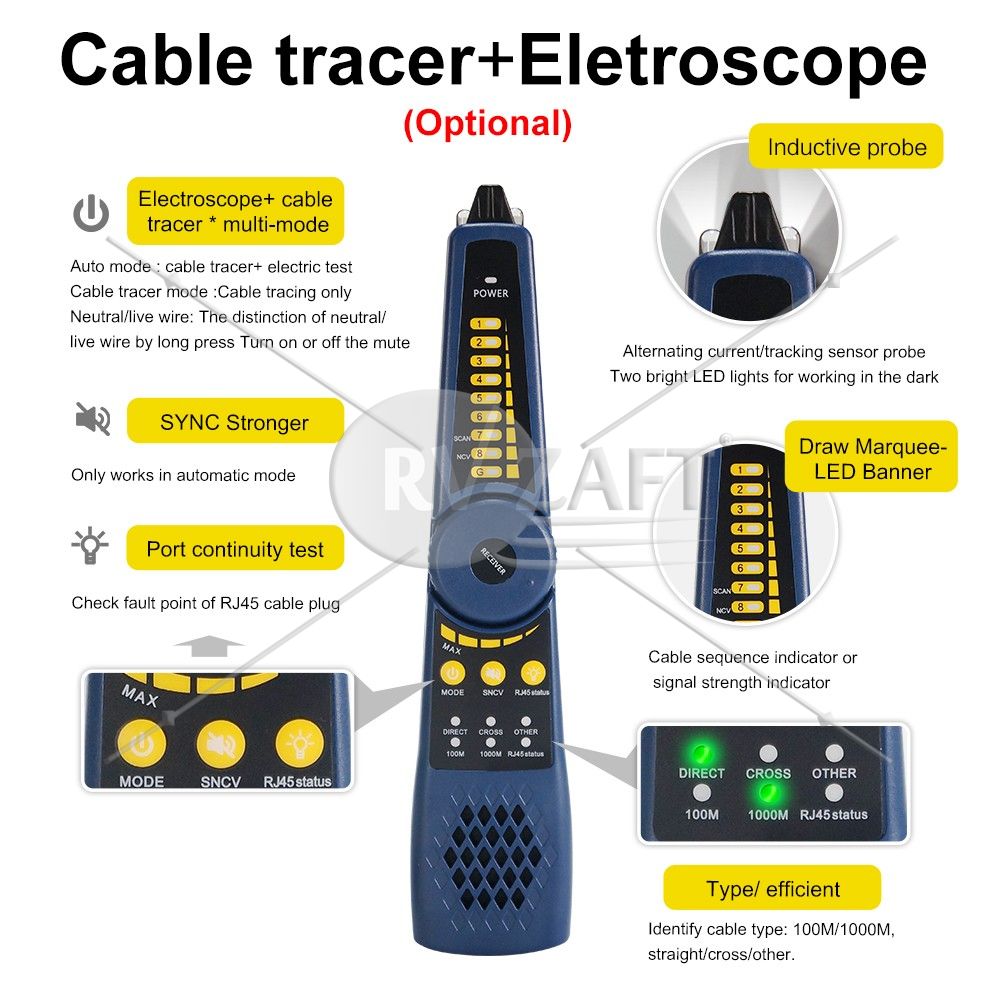

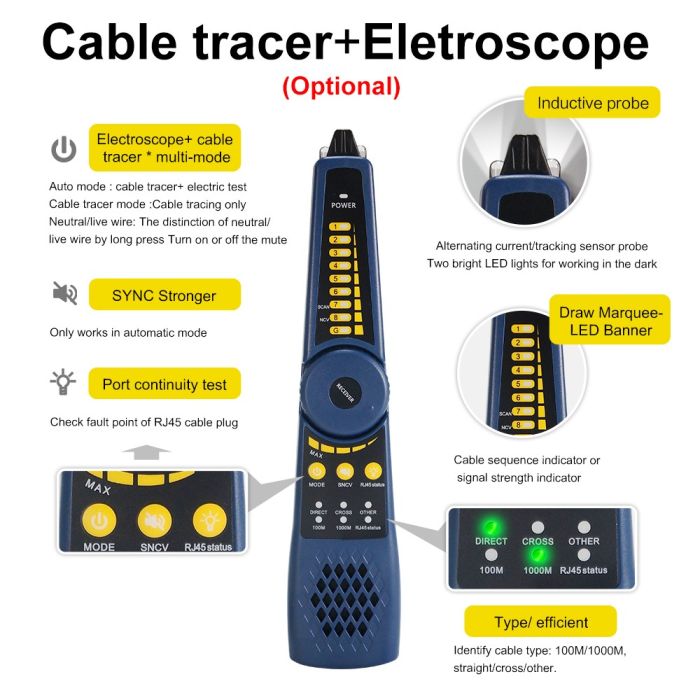

• трасувальник кабелю (комплектація «Т») — пошук BNC‑, мережевого та телефонного кабелю в кабельних каналах;
• повний набір мережевих утиліт: Ping, IP scan, DHCP‑сервер, PPPOE, Trace Route, Port Flash, LLDP, Link Monitor.

Живлення та автономність

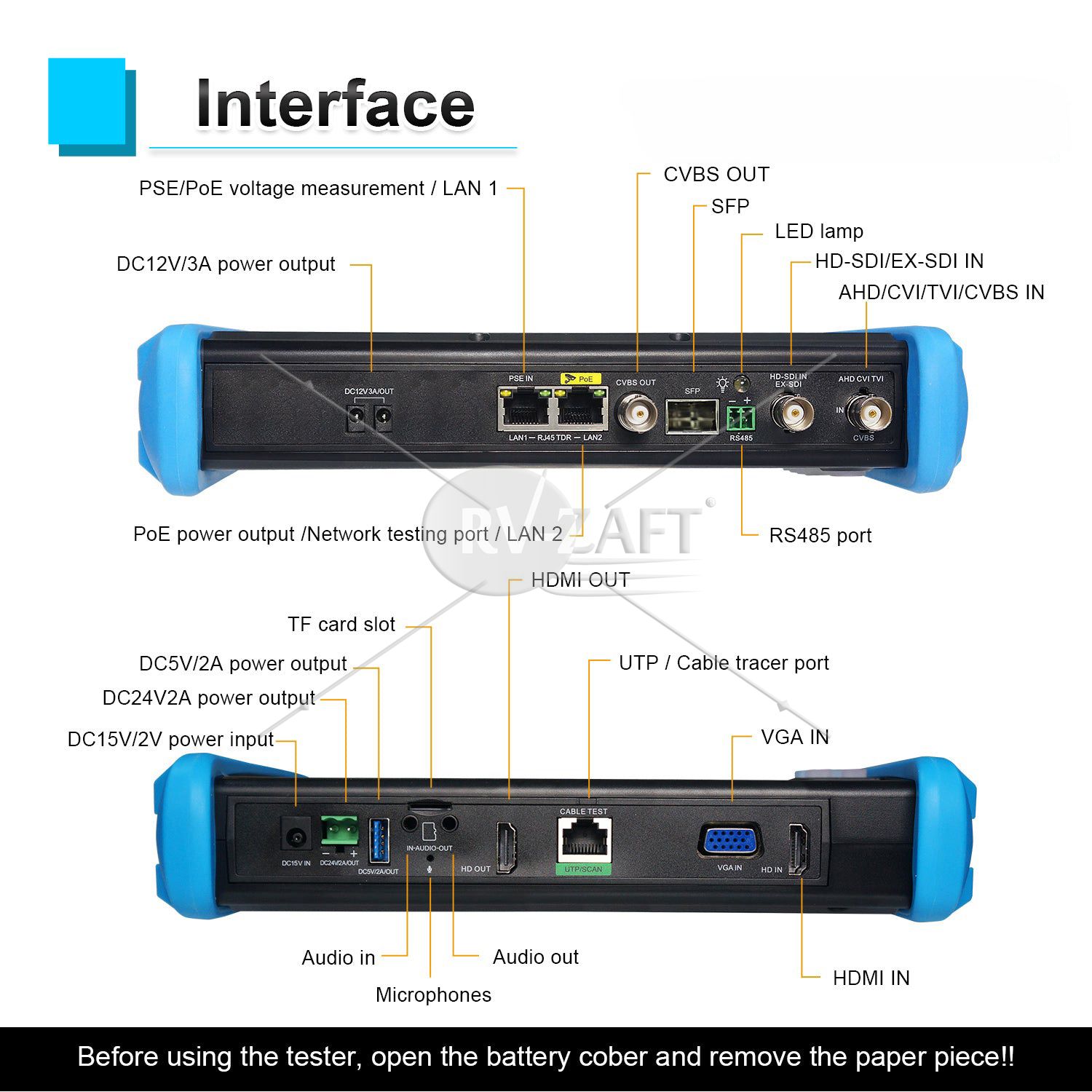

Виходи живлення для налаштування пристроїв безпосередньо на місці монтажу: DC 12 В / 3 А, DC 24 В / 2 А, USB 5 В / 2 А. Літій‑полімерний акумулятор підвищеної ємності, заряджання приблизно 4 години.

Бездротовий зв'язок і додатковий функціонал

• вбудований Wi‑Fi 2.4 ГГц: професійний аналізатор Wi-Fi, виявляє навколишній сигнал Wi-Fi та його силу, відображення зображення бездротової камери, створення точки доступу (hotspot);
• TesterPlay — екранна проекція на телефон / ПК;
• аудіовхід / аудіовихід, запис;
• підтримка SD‑карти (у комплекті, з можливістю розширення);
• офісні додатки (Excel, Word, PPT), калькулятор, музичний плеєр, світлодіодний ліхтарик;
• можливість встановлення Android‑додатків.

Опції, що вбудовуються на заводі

Примітка: при комплектації приладу приймачем‑трасувальником кабелю до маркування додається літера «Т» (як у цій модифікації — RV‑ZTest108P‑3T).

Тестер відеокамер RV‑ZTest108P‑3T — професійний прилад для перевірки ліній відеоспостереження та структурованих кабельних мереж. Допомагає оперативно виявляти обриви, помилки обтискання, проблеми з PoE та якістю сигналу як на етапі монтажу, так і під час сервісного обслуговування. Завдяки гігабітним портам і SFP‑слоту прилад однаково впевнено працює з мідною та оптичною інфраструктурою, а підтримка PoE++ до 90 Вт дозволяє перевіряти навіть високопотужні PTZ‑камери без окремого джерела живлення.

Інтуїтивний інтерфейс і зручність у роботі

Прилад створений так, щоб не відволікати інженера від самої роботи. Великий 7‑дюймовий сенсорний екран поєднано з фізичними силіконовими кнопками — у будь‑який момент можна керувати тим способом, який зручніший: пальцем по екрану в теплу погоду чи кнопками в рукавицях узимку. Кнопка швидкого доступу (New Shortcut) викликає меню вибору потужності PoE, налаштувань IP, перемикання WLAN та функції HDMI‑входу прямо з будь‑якого екрана — не потрібно заглиблюватись у меню.

Підсвітка кнопок цього CCTV тестера виручає під час нічних виїздів і роботи в темних електрошафах. Зрозуміла структура меню, автоматичне розпізнавання типу камери (AUTO HD) і функція Rapid Video, що сама знаходить і виводить усі камери в мережі, помітно скорочують час пусконалагодження. А можливість зберігати тестові звіти у форматах Excel / PDF дозволяє одразу формувати документацію для замовника, не повертаючись в офіс.

Сучасна елементна база

За зручністю в роботі стоїть продумана апаратна платформа. Прилад побудовано на багатоядерному процесорі з достатнім запасом продуктивності — інтерфейс реагує без затримок навіть під час одночасного відображення відеопотоку 8K та фонової роботи мережевих утиліт. Сучасний ємнісний IPS‑екран із роздільною здатністю 1280×800 дає природну передачу кольору й широкі кути огляду, що критично під час оцінки якості зображення камери просто неба.

Мережева частина тестера CCTV (одночасно і тестера LAN, і кабельного тестера) реалізована на гігабітному чипсеті з підтримкою SFP — це не «розгін» старого 100‑мегабітного рішення, а повноцінна сучасна архітектура, розрахована на роботу з магістральними лініями й оптикою без втрати швидкості. Живлення забезпечує літій‑полімерний акумулятор підвищеної ємності з контролером заряду, а схемотехніка PoE++ відповідає актуальним стандартам IEEE 802.3af/at/bt. Робота під керуванням ОС Android відкриває те, чого позбавлені прилади на «закритих» мікроконтролерах: онлайн‑оновлення прошивки, встановлення додаткових додатків і підтримку нових моделей камер у міру їх появи. Простими словами — прилад не застаріє наступного року, а ростиме разом із галуззю.

Як забезпечити безвідмовну роботу й тривалий термін служби

Професійний прилад окупає себе роками — за умови дбайливого ставлення. Кілька простих рекомендацій, які подовжать життя вашому CCTV тестеру RV‑ZTest108P‑3T:

• Живлення й акумулятор. Заряджайте прилад тільки комплектним або рекомендованим адаптером із відповідними параметрами. Не залишайте акумулятор повністю розрядженим на тривалий час — оптимально тримати заряд на рівні 40–60 %, якщо тестер довго не використовується. Літій‑полімерні елементи не «люблять» ані глибокого розряду, ані постійного зберігання при 100 %.
• Роз'єми та порти. Підключайте кабелі акуратно, без перекосів і надмірних зусиль — особливо BNC, RJ45 і SFP. Розхитані за роки роз'єми — найчастіша причина «плаваючих» несправностей вимірювальних приладів. Слот SFP тримайте закритим заглушкою, коли модуль не вставлено, щоб уберегти контакти від пилу.
• PoE та живлення зовнішніх пристроїв. Перед подачею живлення переконайтесь, що параметри відповідають пристрою. Висока потужність PoE++ зручна, але вимагає уважності: подача 24 В чи PoE на невідповідне обладнання може його пошкодити. Не замикайте виходи живлення накоротко.
• Мультиметр. Перевіряйте, що щупи увімкнено у відповідні гнізда під обраний режим вимірювання, а діапазон вибрано правильно — особливо при вимірюванні струму. Уважність із режимами захищає вхідні кола мультиметра від перевантаження.
• Трасувальник. Зберігайте приймач‑трасувальник у комплектному відсіку чи кейсі, бережіть його щуп і не залишайте елементи живлення в ньому надовго без використання, щоб уникнути витоку електроліту.
• Захист від середовища. Бережіть прилад від падінь, вологи, прямого дощу й екстремальних температур. Для перенесення між об'єктами користуйтесь комплектним чохлом або кейсом — це захищає і екран, і роз'єми.
• Оновлення ПЗ. Періодично оновлюйте прошивку через Wi‑Fi — виробник додає підтримку нових камер і виправляє програмні нюанси, що підвищує стабільність роботи.

Дотримання цих простих правил гарантує, що прилад прослужить багато років і завжди даватиме точні показання там, де від них залежить якість усієї системи.

Багато супутніх приладів для інженера з телекомунікацій та з технічних систем безпеки доступні в нашому Інтернет-магазині RV-ZAFT.

ЗВЕРНІТЬ УВАГУ: Акумулятор ізолює смужка паперу. Перед використанням тестера відкрийте кришку відсіку для акумулятора та вийміть цей шматочок паперу.
