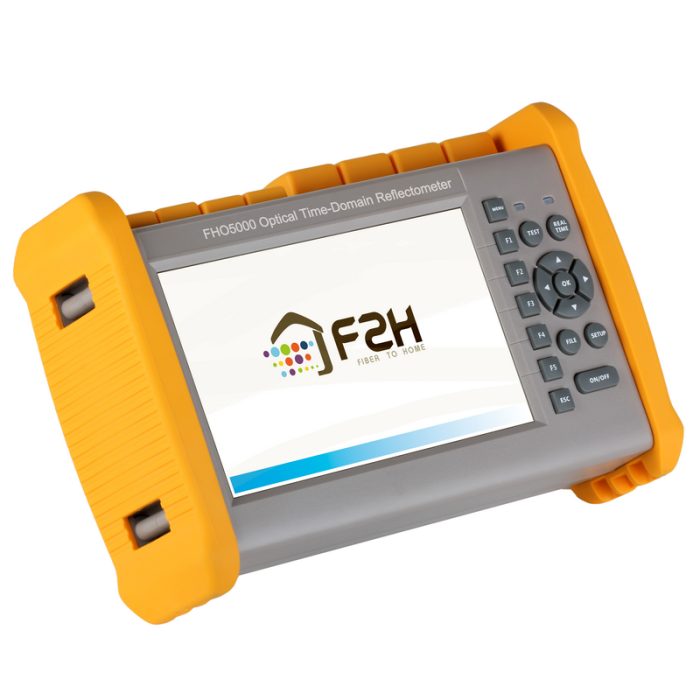

Рефлектометр оптичний Grandway FHO5000-D35-LS-PM-TS-FM (динамічний діапазон 35/33 дБ, 1310/1550)
Артикул:
590520
Залишити відгук
В наявності
Способи доставки
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Разом з монтажними роботами (оговорюється окремо)
Способи оплати
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- МоноБанк
- На р/р юридичної особи (без ПДВ)
- На р/р юридичної особи (з ПДВ)
- WebMoney
Опис оптичного рефлектометра Grandway FHO5000-D35-LS-PM-TS-FM

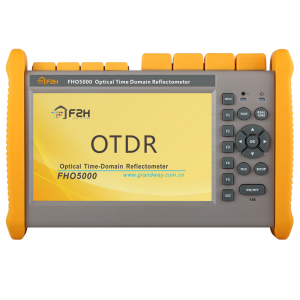

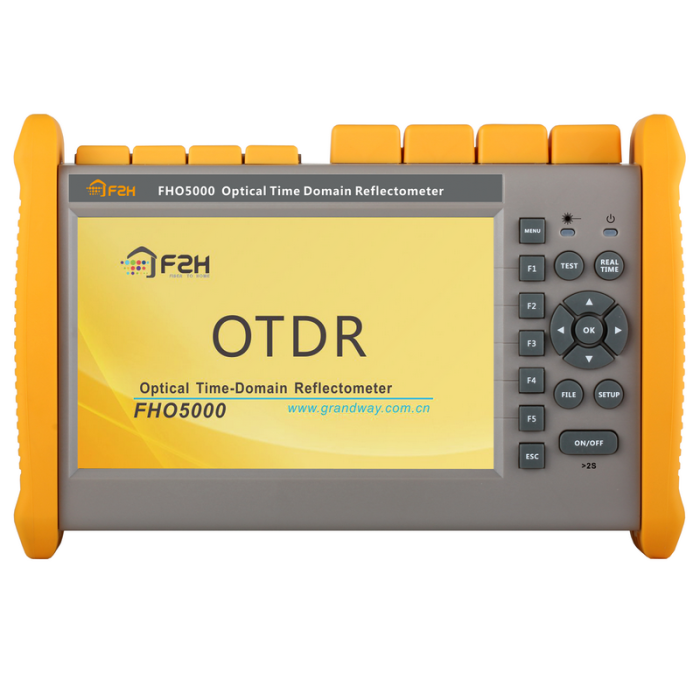

Grandway FHO5000-D35-LS-PM-TS-FM – оптичний рефлектометр (OTDR) нового покоління, призначений для діагностики волоконно-оптичних ліній зв'язку міського та магістрального масштабу. Рефлектометр забезпечує високу продуктивність та точність вимірювань, призначений для роботи з одномодовим волокном дальністю до 130 км. Компактні розміри та продуманий дизайн робить роботу з приладом простою та зручною для користувачів з будь-яким рівнем підготовки.
Grandway FHO5000-D35-LS-PM-TS-FM посилає в оптичне волокно імпульси світла, які, відбиваючись від різних неоднорідностей, повертаються в приймальний порт приладу з різною тимчасовою затримкою та рівнем потужності. На основі даної інформації на екрані приладу стоїть рефлектограма, на якій відображаються всі виявлені події такі як з'єднання конекторів, оптичне зварювання, макровигин, спліттер, кінець волокна. Для кожної події визначається відстань та згасання.

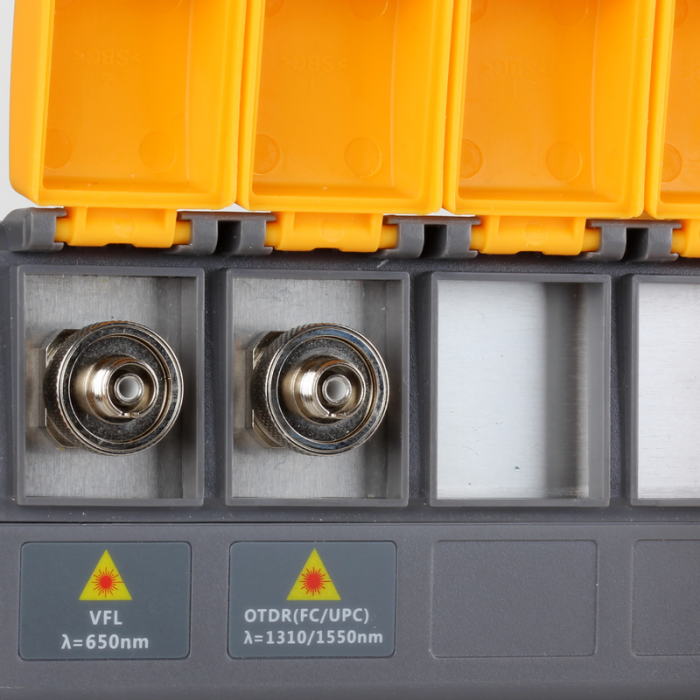

Вбудований порт визначника обривів VFL дозволяє провести візуальний контроль за станом волокна. У волокно подається світло червоного спектрального діапазону на довжині хвилі 625нм, який проходить крізь оболонку волокна у місцях її пошкодження та на макровигинах, тим самим дозволяючи візуально локалізувати проблемні ділянки.
Особливості:
- Продуманий дизайн, міцний корпус;
- Компактний, легкий;
- Режим вимірів у реальному часі;
- Контроль наявності світла у волокні з метою запобігання пошкодженню;
- Вбудований визначник урвищ (у базовій комплектації);
- Вимірювач потужності (у базовій комплектації);
- Джерело випромінювання (у базовій комплектації);
- Сенсорний екран (у базовій комплектації);
- Оптичний мікроскоп (опція);
- Опція Wi-Fi (опція);
- Встановлення маркерів, 2шт;
- Пам'ять на 40 000 рефлектограм;
- Програмне забезпечення для створення звітів.
Комплект поставки Grandway FHO5000-D35-LS-PM-TS-FM:
- Рефлектометр із опціями: VFL, LS, PM, TS, FM;
- Адаптер живлення 12В;
- Акумуляторна батарея Lithium;
- Оптичний адаптер FC;
- USB-кабель;
- Інструкція для швидкого налаштування (eng);
- Заводський калібрувальний сертифікат (eng);
- Сумка.
Основні характеристики
- Довжина хвилі: 1310/1550 нм
- Динамічний діапазон: 35/33 дБ
- Мертва зона згасання (ADZ): 4 м
- Мертва зона за подіями (EDZ): 0,8 м
- Ширина імпульсу: 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
- Кількість точок вибірки: 128000
- Роздільна здатність по відстані: Мінімум 0,25 м
- Лінійність: 0,05
- Поріг із втрат: 0,01 дБ
- Дозвіл із втрат: 0,001 дБ
- Роздільна здатність по відстані: 0,01 м
- Похибка на відстані: ± (1м + виміряна відстань х3х10-5 + дозвіл на вибірку)
- Визначник урвищ: 10 мВт, 2 Гц
- Тип оптичного конектора: FC/PC
- Пам'ять: 40 000 рефлектограм

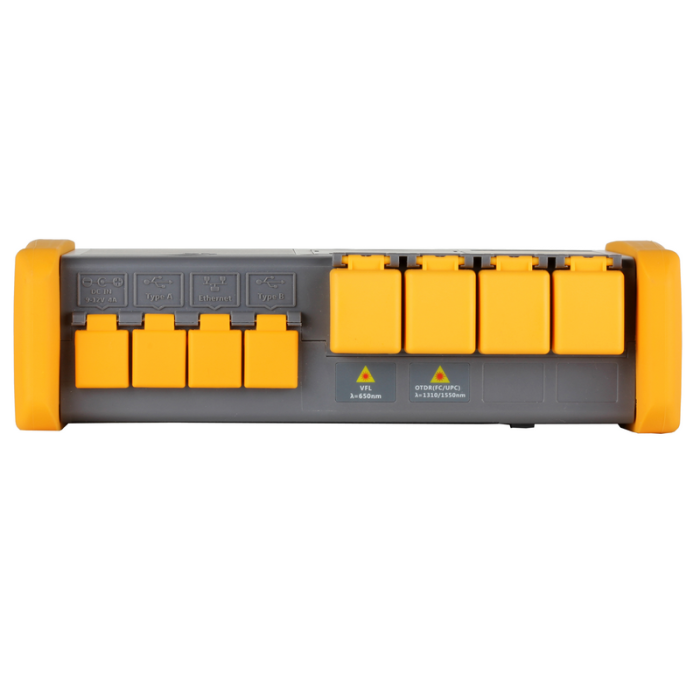

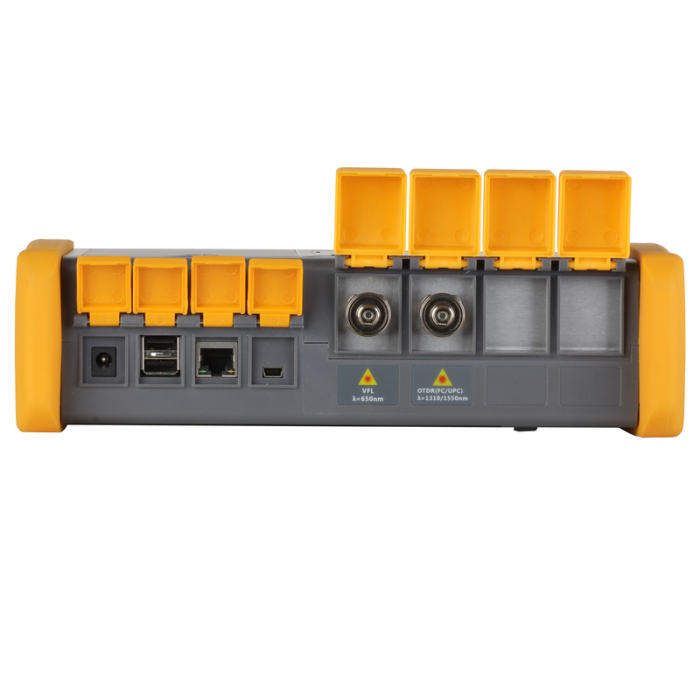

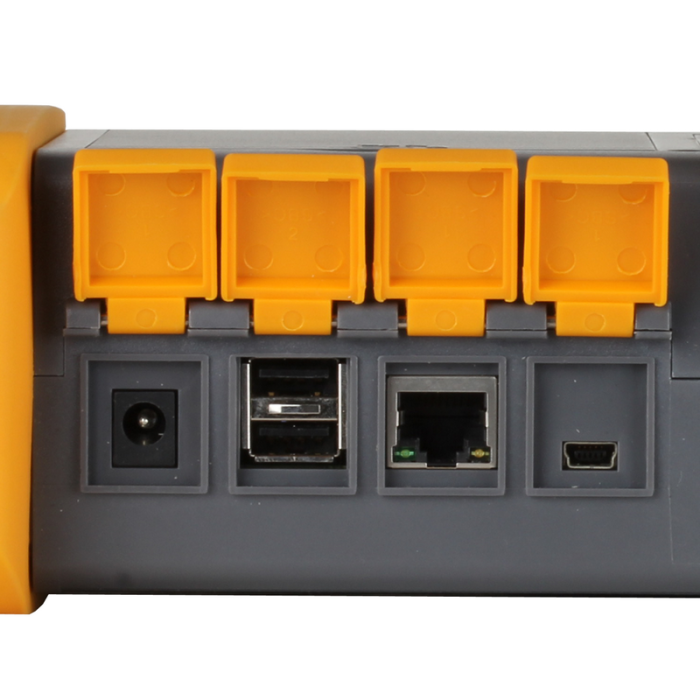

- Інтерфейси: RJ-45-1шт, USB-3шт (тип А-2шт, тип B-1шт)
- Екран: Кольоровий, TFT-LCD 7 дюймів, сенсорний
- Живлення: Мережа 220В або акумулятор, 6 годин роботи від акумулятора
- Температура експлуатації: -10 до +50 оС
- Температура зберігання: -20 до +70 оС
- Габарити: 253×168×73,5 мм
- Вага (нетто): 1,5 кг
Додаткові технічні відомості для фахівців КВПіА
Категорія «КВПіА та лабораторне обладнання» включає прилади для вимірювання, контролю та керування технологічними процесами. Рефлектометр оптичний Grandway FHO5000-D35-LS-PM-TS-FM (динамічний діапазон 35/33 дБ, 1310/1550) може застосовуватися в енергетиці, телекомунікаціях, виробництві, лабораторіях та сервісних центрах.
Пов’язані рішення розміщені в розділах вимірювальне обладнання, промислове обладнання, електроживлення та електрозахист.
Такий клас обладнання часто входить до складу систем автоматизації та диспетчеризації .
