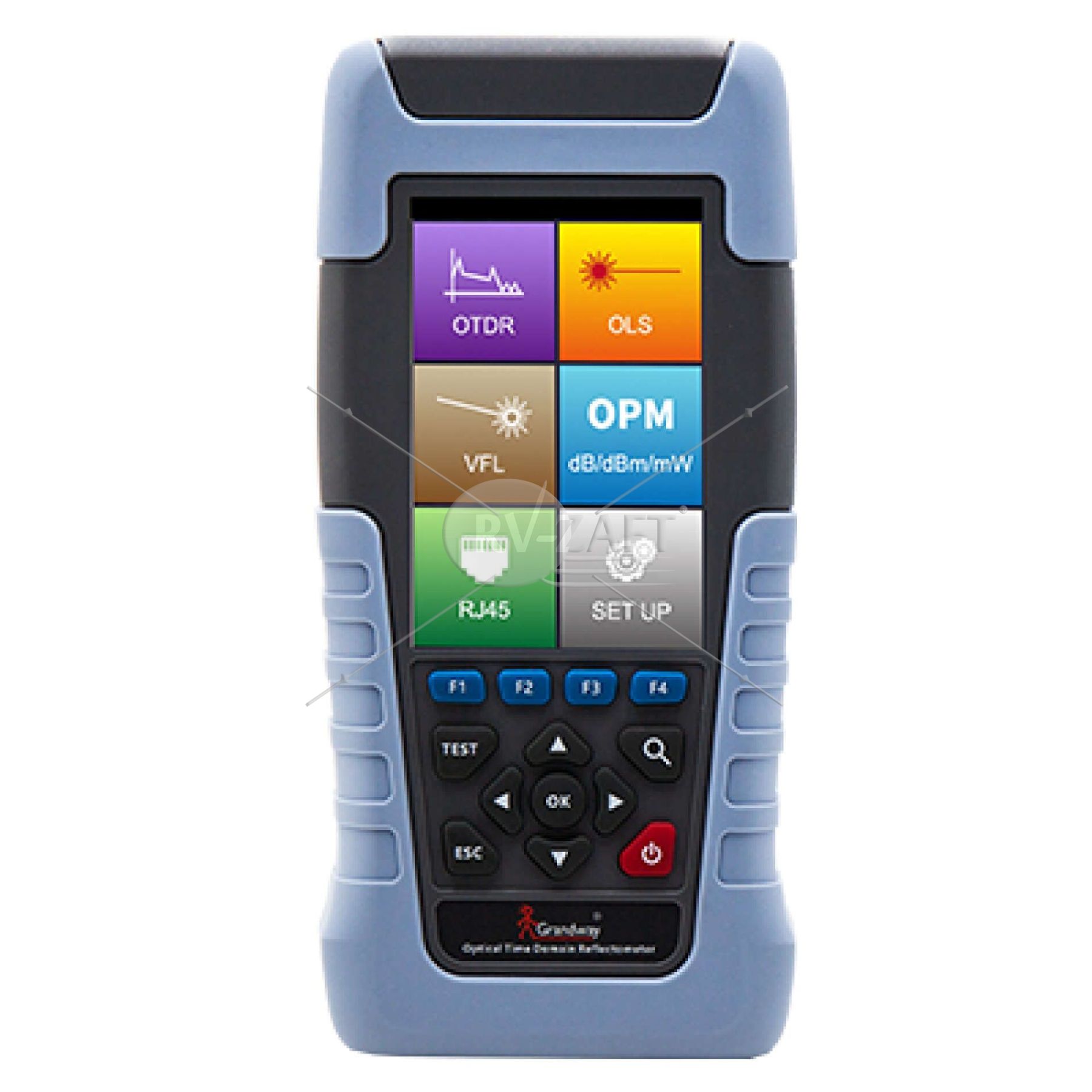

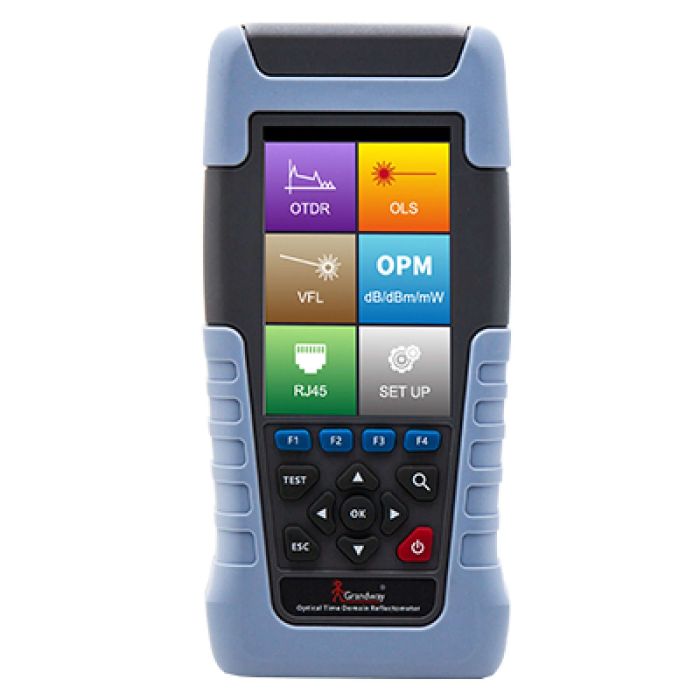

Рефлектометр оптичний Grandway OTDR FHO1000-D22
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Разом з монтажними роботами (оговорюється окремо)
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- МоноБанк
- На р/р юридичної особи (без ПДВ)
- На р/р юридичної особи (з ПДВ)
- WebMoney
Опис рефлектора FHO1000 OTDR
FHO1000 OTDR - це новітній інтелектуальний OTDR від Grandway. Хоча це портативний рефлектометр, він може вимірювати довжину оптичного волокна понад 70 км. При тестуванні оптичного волокна на короткі відстані, з чудовими характеристиками мертвої зони 1 м / 4 м, можна чітко розрізнити всі види з'єднувачів, втрати на затухання та інші події.
FHO1000 оснащений рефлектометром з двома довжинами хвиль 1310 і 1550 нм, вимірником оптичної потужності, стабільним лазерним джерелом -10 мВт VFL, тестером витої пари ліній RJ45 і іншими функціями.
У той же час він має бездротове з'єднання по Bluetooth і підтримує сполучення з мобільними телефонами.
- 3.5 дюйма (75 мм x 50 мм) кольоровий LCD дисплей
- Портативний дизайн, зручний для перенесення.
- Стабільний лазерний джерело 10 мВт VFL,
- Вимірювач оптичної потужності
- Перевірка послідовності ліній RJ45 і інші функції.
- Високоточний рефлектометр з короткою мертвою зоною може точно тестувати всі види безперервних з'єднувачів і точки загасання в лінії.
- Динамічний діапазон - 22/20 дБ, при вимірюванні оптичного волокна на відстані більше 70 км.
- Bluetooth-з'єднання з мобільним телефоном підтримує швидку передачу тестових файлів на мобільний телефон.
- Ступінь захисту - IP52
- Колір: Помаранчевий (опціонально)
- Тип волокна: SMF (ITU-T G.652)
- Довжина хвилі 1310 ± 20 нм / 1550 ± 20 нм
- Динамічний діапазон: 22/20 дБ
- Діапазон випробувань: 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км
- Ширина імпульсу: 3 нс / 5 нс / 10 нс / 30 нс / 50 нс / 100 нс / 275 нс / 500 нс / 1 мкс / 2 мкс / 5 мкс / 10 мкс / 20 мкс
- Мертва зона події: ≤1 м
- Мертва зона по загасанню: ≤4 м
- Показник заломлення: 1,30000 ~ 1,70000
- Точки відбору проб: 64000
- Точність вибірки: 0,05 м (1 км)
- Точність відстані: y ± (1м + випробувальне відстань × 3 × 10-5 + дозвіл вибірки) (виключаючи похибка IOR)
- Точність втрат: 0,1 дБ
- Лінійність: 0,1 дБ
- Точність відображення: ± 2 дБ
- Колір: Помаранчевий (опціонально)
Відображення подій
- Кінець волокна
- Подія відображення
- Втрати при зварюванні
Технічні характеристики
- VFL Робоча довжина хвилі: 650 ± 10 нм
- Вихід: 10 мВт, CW / 1 Гц / 2 Гц
- Стабільна робоча довжина хвилі OLS 1310 ± 20 нм / 1550 ± 20 нм
- Вихід> -13 дБм, CW / 270 Гц / 1 кГц / 2 кГц
- OPM Каліброване довжина хвилі: 850/1300/1310/1490/1550/1625/1650 нм
- Діапазон тестування: -70 ~ + 10 дБм
- Тест послідовності ліній RJ45 Стандарт TIA568-A і TIA568-B
- Оптичний інтерфейс OTDR: стандартний FC / UPC, додатковий SC / UPC, FC / APC, SC / APC
- VFL: універсальний порт 2,5 мм
- OLS: спільне використання порту OTDR
- OPM: універсальний порт 2,5 мм
- Інтерфейс: Порт RJ45 × 2, віддалений модуль RJ45, USB Type-C
- Бездротовий: Bluetooth
- Зберігання даних: Знімна карта Micro SD ємністю 8 ГБ
- Батарея: літієва батарея 8000mAh
- Робоча вологість: 0 ~ 85% (без конденсації)
- Робоча температура: -10 ~ 50 ℃
- Розмір: 192,9 × 93,8 × 47 мм
- Вага: 0,57 кг
- умови випробування мертвої зони: поворотні втрати мертвої зони події> -45 дБ, поворотні втрати мертвої зони загасання> -55 дБ.
- колір корпусу виробу необов'язково фіолетовий / синій / оранжевий.
