Класифікація LAN-кабелів: категорії, екранування, вогнестійкість і де що ставити

Вступ

Вичерпний розбір для інженерів: категорії від Cat5e до Cat8, типи екранування (U/UTP, F/UTP, S/FTP…), одножильна проти багатожильної, оболонки й вогневі класи, навіщо потрібна сертифікація і чому по кількох стандартах, застосування в офісі, ЦОД, телекомі та на залізниці. З реальним прикладом опису й перевіркою кабельним тестером.

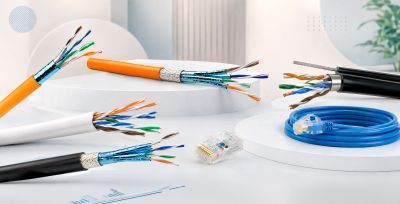

Здається, що вита пара — це вита пара, і різниця лише в цифрі на оболонці. На практиці вибір LAN-кабелю — це вибір одразу за чотирма незалежними осями: категорія (продуктивність), екранування (стійкість до завад), конструкція (жила, переріз) і оболонка з вогневим класом (безпека й відповідність нормам). Помилка в будь-якій одній осі б'є по всій мережі: не та категорія — і лінк не сертифікується на 10G; не те екранування — і поруч із силовим кабелем сиплються помилки; не та оболонка — і в пожежі кабель наповнює тунель їдким димом замість того, щоб згаснути. Розберемо кожну вісь, а потім — де що застосовувати і чим це перевіряти.

Вісь 1. Категорія - продуктивність

Категорія задає смугу частот і, як наслідок, максимальну швидкість на стандартній довжині 90+10 м. Ключове, що часто плутають: «до 10 Гбіт/с» у Cat6 і Cat6A — не одне й те саме, бо Cat6 тримає 10G лише на скороченому плечі.

Категорії зворотно сумісні: Cat6A-лінк працюватиме на швидкості Cat5e-обладнання. Але лінк тримається за найслабшою ланкою — кабель, роз'єми, патч-корди й монтаж мусять бути однієї категорії, інакше ви платите за Cat6A, а отримуєте Cat5e.

Вісь 2. Екранування - стійкість до завад

Позначення екранування читається як X/YTP, де перша літера — загальний екран кабелю, друга — екран кожної пари: U — немає (unscreened), F — фольга, S — обплетення (braid). TP — twisted pair.

Вісь 3. Конструкція - жила й переріз

Одножильна (solid) проти багатожильної (stranded). Одножильна жила (23 або 24 AWG) — для стаціонарної горизонтальної проводки: нижче згасання, тримає дистанцію й PoE, але ламається від багаторазових вигинів. Багатожильна (26–28 AWG) — для патч-кордів і рухомих з'єднань: гнучка, але з вищим згасанням, тому короткими відрізками. Ставити багатожильний патч-корд на 90-метрову трасу — типова помилка, що вбиває бюджет лінка.

Вісь 4. Оболонка й вогнестійкість

Оболонка визначає, як кабель поводиться в пожежі — а це вже не про швидкість, а про життя людей і вимоги норм. Основні варіанти: ПВХ — дешево, для сухих приміщень, але горить і виділяє їдкий чорний дим із хлороводнем; LSZH (Low Smoke Zero Halogen) — не виділяє галогенів і дає мало диму, обов'язковий для тунелів, ЦОД, публічних будівель і транспорту; LSFRZH / вогнестійкий — додатково не поширює полум'я по трасі.

Що означають літери: LSZH, LSFRZH та інші

Абревіатури оболонок складаються з чотирьох властивостей, і кожна літера — це окремий вогневий тест зі стандартів вище.

Синоніми, що трапляються в різних виробників: LS0H / LSOH — те саме, що LSZH; HFFR (Halogen-Free Flame Retardant) і FRNC (Flame Retardant Non-Corrosive) — те саме коло властивостей. В українському маркуванні шукайте індекси «нг» — не поширює горіння, і «HF» — без галогенів. Наприклад, у кодах Одескабелю КПВЭ — це ПВХ, КПВонг-HFЭ — LSOH, а КПВнг-HFЭ — LSFROH.

Пожежну поведінку описують окремі стандарти, кожен про свою властивість: IEC/EN 60332 — поширення полум'я (‑1 для одиночного кабелю, ‑3 для пучка), IEC/EN 60754 — виділення й кислотність газів (галогени), IEC/EN 61034 — димоутворення (світлопропускання в задимленому просторі). У ЄС діє обов'язкова класифікація CPR (Euroclass від Aca до Fca з додатковими індексами: s — дим, d — палаючі краплі, a — кислотність). У США — класи NEC: CM, CMR (riser, для вертикальних стояків), CMP (plenum, для просторів вентиляції). В Україні базовий пожежний стандарт для кабелів — ДСТУ 4809:2017. В практиці команди від TM RV-ZAFT неодноразово траплялись випадки, коли технічні умови (проєкти) будівельно-монтажних робіт на об'єктах технічної безпеки або телекомунікацій вимагали прокладання LAN-кабелів тільки з позначками LSZH, LSFRZH і аналогічних. Це все вірно згідно сучасних норм. Але справа в тому, що переважна більшість кабелів, прокладених раніше на цих об'єктах, не відповідала протипожежним стандартам. Виглядає на перший погляд нелогічно, і складається враження, що замовники завищують вимоги. Проте, ми вважаємо, що в торгівельних центрах; офіісних центрах; службових приміщеннях підприємств, установ, організацій; місцях великого скупчення людей повинна приділятись особлива увага дотриманню стандартів і сучасних протипожежних норм. Якщо повний капітальний ремонт приміщень із заміною "слаботочки" та електричних мереж не передбачався, фізичний стан мереж задовільний, то, все одно, виконувати протипожежні заходи при виконанні нових робіт вкрай необхідно. Тим більше, це значно зменшить ризики і негативні наслідки.

Чотири незалежні осі вибору. Кабель має підходити за кожною з них одночасно.

Зовнішні та спеціальні виконання

Крім чотирьох осей є конструктиви під середовище: outdoor з чорною УФ-стійкою ПЕ-оболонкою для вулиці; гідрофобне заповнення (гель) для прямого закопування в ґрунт; броньований (сталева стрічка чи дріт) від механіки й гризунів; самонесний із тросом для повітряних прольотів між будівлями; індустріальний — з оболонкою, стійкою до олив і хімії, у високогнучкому виконанні для кабельних ланцюгів і з розширеним температурним діапазоном.

Навіщо сертифікація і чому по кількох стандартах

Сертифікація кабелю потрібна з чотирьох причин, і жодна з них не «для галочки». Безпека: у пожежі кабель не повинен поширювати полум'я, душити людей димом і виділяти отруту — це питання життя, і воно нормується законом. Гарантія характеристик: напис «Cat6A» на оболонці нічого не вартий без незалежного підтвердження, що кабель реально видає заявлений клас — сертифікат від акредитованої лабораторії відрізняє продукт від маркетингу. Легальний доступ на ринок: в Україні діють технічні регламенти й ДСТУ, у ЄС — обов'язковий CPR, у США — UL за NEC; без відповідності кабель не можна законно застосовувати в будівлях. Гарантія системи: виробники СКС дають гарантію на канал лише за умови сертифікованих компонентів.

Чому по кількох стандартах одразу — бо кабель мусить одночасно задовольняти незалежні галузі вимог, і жоден окремий стандарт не покриває всі. Електричні характеристики описує одна група (ISO/IEC 11801 і IEC 61156 на кабель, TIA-568 у Північній Америці), пожежну безпеку — зовсім інша (IEC/EN 60332, 60754, 61034 плюс CPR чи NEC), а національну обов'язковість — третя (ДСТУ й ТУ виробника). Кожен стандарт сертифікує свою властивість: один — що кабель тримає 10 Гбіт/с, інший — що він не поширює полум'я, третій — що дим прозорий, четвертий — що газ не їдкий. Придатний до застосування кабель — це той, що пройшов увесь релевантний набір для свого ринку й задачі.

Корисно розрізняти й самі документи. ТУ (технічні умови) — це специфікація конкретного виробника на конкретний продукт. ДСТУ — національний стандарт, часто гармонізований із міжнародним (ДСТУ IEC…, ДСТУ EN…, ДСТУ ISO/IEC…). ISO/IEC, EN, TIA — міжнародні та регіональні. Український кабель виготовляють за власними ТУ, які декларують відповідність потрібним ДСТУ, а ті, своєю чергою, гармонізовані з міжнародними.

Як читати опис виробника: розбір реального F/UTP Cat5e

Щоб побачити все це «в металі», візьмемо реальний паспорт — F/UTP Cat.5e 4Pr Indoor від «Одескабель». Професійний опис завжди читається пошарово.

Конструкція. Суцільна мідна жила 0,51 мм (24 AWG), суцільна ПЕ-ізоляція, чотири пари стандартного колірного коду, поясна ПЕТ-плівка, екран сердечника — алюмополімерна стрічка металом усередину (це і є «F» у F/UTP), дренажний провідник 0,4 мм із луженої міді під екраном, оболонка на вибір ПВХ, LSZH або LSFRZH. Одразу видно всі чотири осі: категорія 5e, екранування F/UTP, одножильна мідь 24 AWG, три варіанти оболонки під різні вимоги пожежобезпеки.

Стандарти й ТУ. На сам кабель — ДСТУ IEC 61156-5, ДСТУ EN 50288-2-1 і ТУ У 27.3-05758730-100:2018; на кабельну проводку — ДСТУ ISO/IEC 11801 і ДСТУ EN 50173-1; на пожежну безпеку — окремі набори EN залежно від оболонки (для LSZH це ДСТУ EN 60332-1-2, 60754-1, 60754-2, 61034-2). Це наочна ілюстрація тези вище: три різні площини вимог — характеристики, проводка, вогонь — і під кожну свій стандарт.

Що саме регламентує кожен стандарт із паспорта

Набір стандартів у паспорті — не формальність, а три різні площини вимог. Ось точні назви й предмет кожного документа з цього кабелю.

Три групи — три площини: перша доводить, що кабель тримає заявлений клас, друга — що змонтована система відповідає нормам СКС, третя — що в пожежі кабель безпечний. Жоден стандарт не покриває сусідню площину, тому їх і кілька.

Електрика й передача. Модуль хвильового опору 100 ± 15 Ом у смузі 1–100 МГц, робоча ємність не більше 56 нФ/км, опір жили не більше 95 Ом/км, швидкість поширення 68% (NVP — знадобиться тестеру для виміру довжини), випробувальна напруга 2,5 кВ. Далі — таблиці нормованих загасання, NEXT, PS-NEXT, ELFEXT і Return Loss на кожній частоті до 100 МГц. Саме ці цифри й перевіряє сертифікаційний прилад на реальній лінії. Приємний бонус — попри «лише Cat5e», кабель заявлений аж до 5GBASE-T на дистанції до 55 м і під усі класи PoE (802.3af/at/bt). Для повної довідки: NVP (Nominal Velocity of Propagation) у витій парі — це коефіцієнт швидкості поширення сигналу в кабелі відносно швидкості світла у вакуумі. Цей параметр виражається у відсотках і зазвичай становить від 60% до 85%.

І дрібниця, що відрізняє серйозного виробника: перевірка оригінальності за номером бухти чи барабана. Це прямо пов'язано із сертифікацією — гарантія характеристик і пожежобезпеки чинна лише для оригінального продукту, а не для візуально схожого контрафакту.

Галузі й місця застосування

Офіс і горизонтальна проводка. Cat6 або Cat6A, U/UTP чи F/UTP, одножильна мідь, оболонка LSZH для публічних просторів. Класична схема — 90 м стаціонарної траси плюс патч-корди на кінцях.

Дата-центр і ЦОД. Cat6A для комутації, Cat8 — на короткі з'єднання Top-of-Rack. Висока щільність вимагає боротьби з міжкабельними наводками (alien crosstalk), тому часто U/FTP або F/UTP; оболонка обов'язково LSZH чи plenum — і через пожежне навантаження, і через продування холодним повітрям. Жила 23 AWG, часто заводські претермінальні збірки. Під щільний PoE важливий тепловий менеджмент пучків, а магістраль між залами — уже оптика.

Телеком. Багатопарні магістральні й абонентські кабелі, зовнішні виконання, фідери xDSL; на вузлах зв'язку — LSZH. Тут вита пара часто сусідить із класичною телефонною магістраллю й оптикою абонентського доступу.

Залізниця. Найжорсткіші умови. Наведення від контактної мережі 25 кВ вимагають екранування (F/UTP, а краще S/FTP); пожежна безпека рухомого складу нормується EN 45545, електромагнітна сумісність — EN 50121. У тунелях LSZH не опція, а вимога. Для напільних трас — зовнішні, броньовані чи самонесні виконання з міцною вандалостійкою оболонкою. Це той випадок, коли всі чотири осі затягнуті на максимум одночасно.

Промисловість і АСУ ТП. Індустріальний Ethernet: екранований кабель, оболонка, стійка до олив, хімії та УФ, високогнучкі виконання для рухомих частин і кабельних ланцюгів, розширений температурний діапазон. Часто спеціалізовані типи під PROFINET.

Відеонагляд. Під IP-камери з PoE зазвичай вистачає Cat5e U/UTP, для зовнішніх камер — outdoor-виконання, для завадних місць — F/UTP. Критично: тільки суцільна мідна жила, бо PoE на дистанції CCA не тягне. Саме на відеонагляді найчастіше й «випливає» неякісний кабель.

Перевірка кабелю: від базового тесту до сертифікації

Головна теза наостанок: категорія на оболонці — це обіцянка, а не факт. Ідеально зашитий Cat6A-кабель, погано термінований чи перебитий, — це вже не Cat6A. Довести реальний клас прокладеної лінії може лише вимірювання, і рівнів тут кілька.

Базова перевірка монтажу. Кабельні прилади та тестери й простий тестер витої пари показують схему розшивки (wiremap), цілісність жил, розділені пари (split pairs), довжину за швидкістю поширення, шукають пари й трасують кабель у пучку тоновим генератором. Це відсіює 90% помилок монтажу — переплутані пари, обриви, КЗ, недотиски.

Сертифікаційний рівень. Щоб офіційно підтвердити клас (permanent link чи channel за ISO/TIA), потрібен кабельний аналізатор (див. в категорії  вимірювальних приладів), що міряє повний набір: власне загасання (insertion loss), NEXT і PS-NEXT, поворотні втрати (return loss), ACR-F/ELFEXT, розкид затримок (delay skew). Це і є документ, що лінія тримає Cat6A чи Cat8, а не просто «дзвониться».

Рефлектометр і PoE. Рефлектометром(TDR) або приладом з функцією TDR знаходять довжину, обриви, КЗ і неоднорідності хвильового опору — а заодно викривають CCA й контрафакт, коли опір і довжина не сходяться з паспортом. Тестер PoE перевіряє клас і потужність під навантаженням. А для камерної частини систем відеонагляду зручні прилади для перевірки LAN та відеокамер й окремий тестер для перевірки відеоспостереження: бітрейт потоку, PoE, RTSP, ping прямо на камері. Як правило, більшість приладів для відеоспостереження середньої цінової категорії та майже всі прилади вищої цінової категорії мають розширені функції перевірки витих пар і кабельних мереж.

Приклад із практики: що "потягне" 100 м кабелю і як це виміряти

Паспорт того ж F/UTP Cat5e каже: загасання 22 дБ/100 м на 100 МГц, швидкість поширення 68%. Але це заводські дані на ідеальний зразок — реальну лінію після монтажу треба міряти. Робиться це у два рівні.

Рівень 1 — базова перевірка. Кабельний тестер із віддаленим модулем на дальньому кінці: схема розшивки (wiremap — усі пари на місцях, без реверсів, split pairs, обривів і КЗ), довжина за швидкістю поширення (обов'язково виставити NVP 68%, інакше довжина збреше), опір шлейфа. Для 100 м прилад має показати ~100 м. Це ловить помилки монтажу, але клас лінії ще не підтверджує.

Рівень 2 — сертифікаційний аналізатор. Прилад Fluke DSX-класу: обираєш стандарт (ISO/IEC 11801 Class D/E/E_A або TIA Cat5e/6/6A), ставиш адаптер permanent link чи channel і запускаєш autotest. Він свіпає весь діапазон частот і міряє повний набір: власне загасання (insertion loss), NEXT і PS-NEXT, поворотні втрати (return loss), ACR-F/ELFEXT, розкид затримок (delay skew), опір. Результат — PASS/FAIL проти лімітів класу із запасом у дБ до найгіршого ліміту. Це і є доказ, що лінія тримає категорію, а не просто «дзвониться».

Яку швидкість потягне 100-метрова лінія — визначає клас, що вона проходить:

Конкретний приклад. Наш F/UTP Cat5e, 100 м, правильно термінований: аналізатор показує загасання близько 22–23 дБ на 100 МГц із позитивним запасом по NEXT кілька дБ → PASS Class D. Висновок однозначний: впевнено 1G і навіть 2.5G на всі 100 м. А 10G на цьому куску не піде за жодних умов — для нього потрібна Cat6A зі смугою 500 МГц, скільки б добре цей кабель не «дзвонився».

Польовий метод без аналізатора. Якщо приладу Fluke під рукою немає, а зрозуміти «потягне чи ні» треба: два ноутбуки (або пристрої) на кінцях, дивишся, на якій швидкості піднявся лінк (автопереговори), і ганяєш iperf3 в обидва боки. Лінк став на 1 Гбіт/с і iperf дає стабільні ~940 Мбіт/с — гігабіт працює. Для 2.5/5/10G потрібні відповідні NBASE-T/10G-адаптери на обох кінцях; лінк піднявся, iperf показує швидкість — і обов'язково перевір лічильники помилок (ethtool -S ethX | grep -i crc або на порту світча). Зростання CRC/FCS означає, що лінія на межі на цій швидкості — спускайся на щабель нижче.
