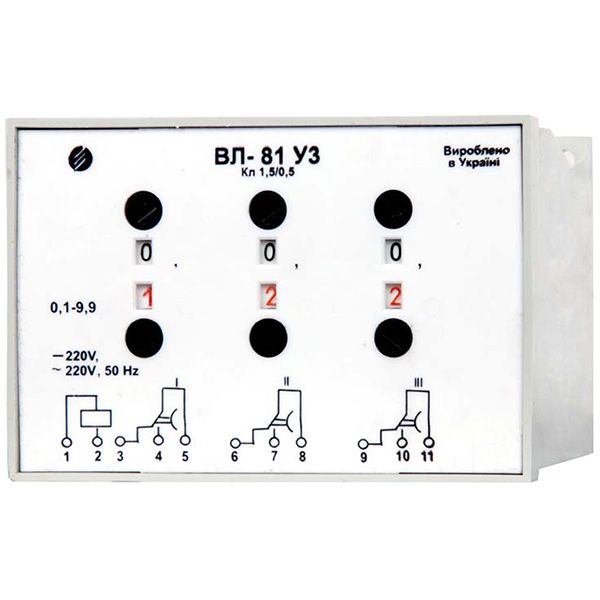

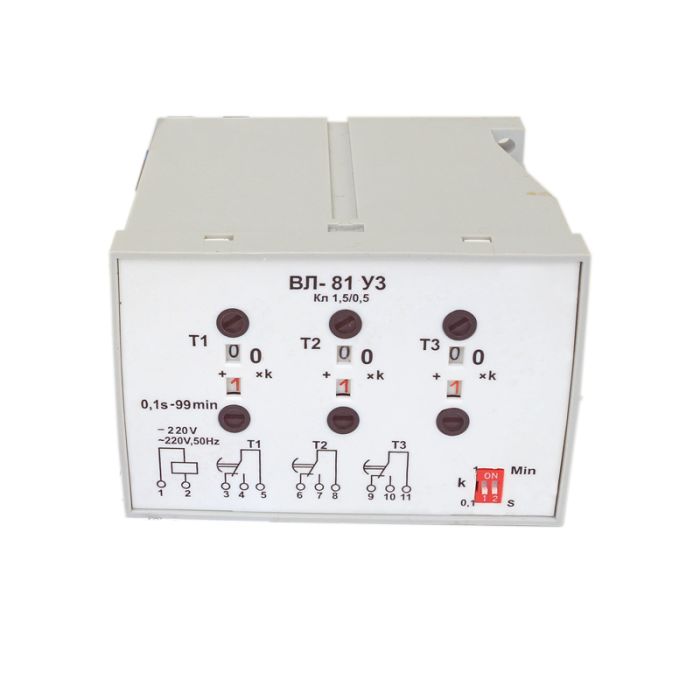

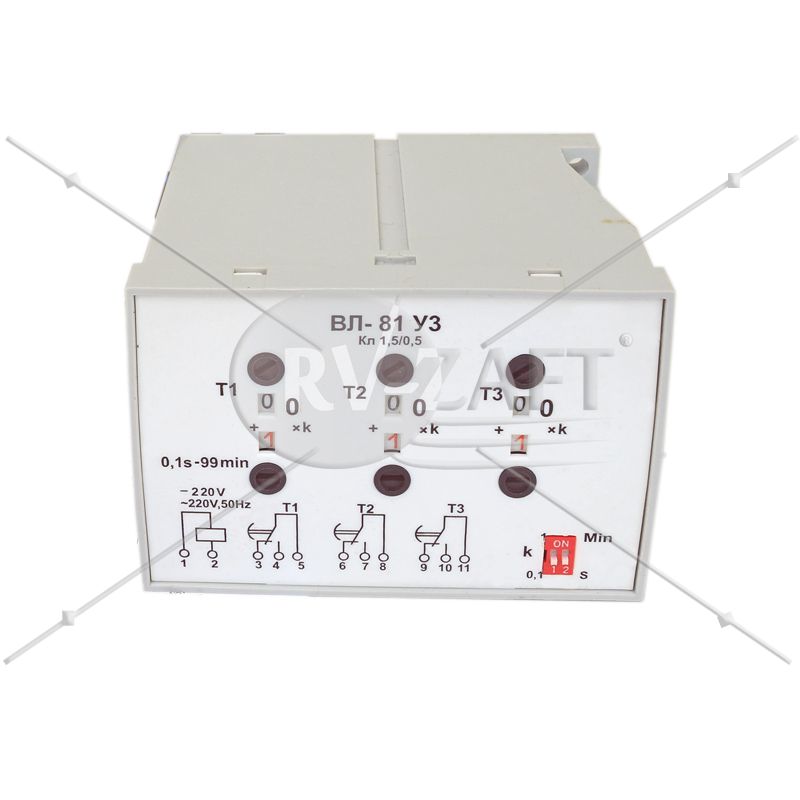

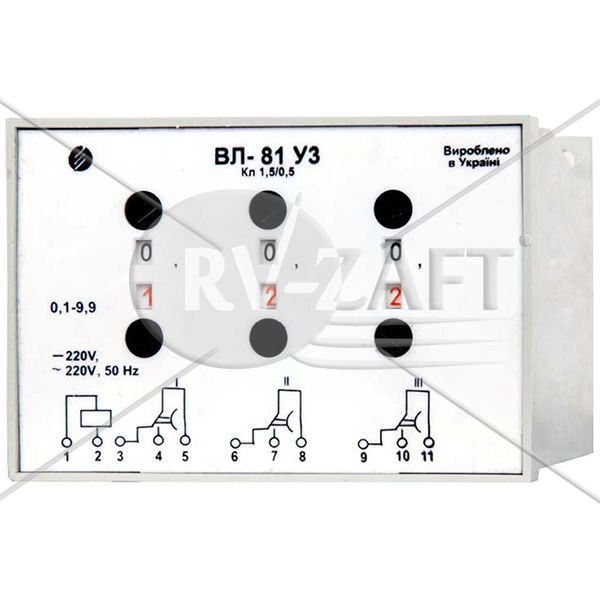

Триланцюгове реле часу ВЛ-81 220В 0,1-99 хв ~

Реле ВЛ-81 виконано на сучасній елементній базі, має високу точність відліку витримок часу, широкий діапазон напруги живлення і робочих температур.

ВЛ-81 має три незалежні ланцюга, в кожній з яких може встановлюватися необхідна уставка часу в межах одного піддіапазону, встановленого за допомогою перемикача на лицьовій панелі реле.

При подачі напруги живлення починається відлік часу в усіх трьох ланцюгах. Після закінчення відліку витримки часу в будь-якому ланцюзі, відбувається спрацювання відповідного вихідного реле. По завершенні відліку витримок часу в всіх трьох ланцюгах, реле знаходиться в режимі очікування до наступного циклу вимкнення / подачі напруги живлення.

1 ОПИС І РОБОТА РЕЛЕ
1.1 Призначення реле
Реле часу ВЛ-81, ВЛ-82, ВЛ-83 призначені для комутації електричних ланцюгів з певними, попередньо встановленими витримками часу та застосовуються у схемах автоматики як комплектуючі вироби. Реле виготовляють у кліматичному виконанні У категорії 3 за ГОСТ15150-69 для поставок у райони з помірним кліматом та у виконанні Т категорії 3 ГОСТ 15150-69 для постачання експорту в райони з тропічним кліматом.
Реле можуть експлуатуватися за таких умов:
- закриті неопалювані приміщення, де температура та вологість несуттєво відрізняються від температури та вологості навколишнього повітря;
- Діапазон робочих температур від мінус 40 до плюс 60 ºС при висоті місцевості до 1000 м та від мінус 40 до плюс 50 ºС при висоті місцевості до 2000 м над рівнем моря;
- відносна вологість навколишнього повітря – до 98 % за температури 25 ºС (виконання У3) та до 98 % при температурі 35 ºС без конденсації вологи (виконання Т3);
- навколишнє середовище не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують ізоляцію та метали.
Допустимий вплив:
- по мережі живлення імпульсних перешкод амплітудою, що не перевищує подвійну величину номінальної напруги живлення, та тривалістю не більше 10 мкс;
 - електромагнітних полів, створюваних дротом з імпульсним струмом амплітудою до 160 А, розташованим з відривом щонайменше 10 мм від корпусу реле;
- пульсації напруги живлення для реле постійного струму - до 10%. Механічні зовнішні фактори, що впливають, відповідають групі М7 за ГОСТ 17516.1-90.
При цьому реле стійкі до вібраційних навантажень у діапазоні частот:
- від 5 до 15 Гц із максимальним прискоренням 3g;
- у діапазоні частот від 15 до 60 Гц з максимальним прискоренням 2g;
- у діапазоні частот від 60 до 100 Гц із максимальним прискоренням 1g.
Реле стійкі до багаторазових ударних навантажень тривалістю від 2 до 20 мс максимальним прискоренням 3g.
1.2 Технічні характеристики
Реле повинні забезпечувати тривалий режим роботи під час зміни напруги мережі в межах від 0,85 до 1,1Uн. При цьому додаткова похибка від зміна напруги живлення не повинна перевищувати 0,3 середньої основної похибки. Додаткова похибка від зміни температури навколишнього повітря допустимих межах вбирається у 0,1 % на 1 ºС. Додаткова похибка, спричинена перебуванням реле в умовах максимально допустимої відносної вологості, не повинна перевищувати дворазового значення середньої основної похибки для виконань реле Т3 та значення середньої основний похибки до виконання У3. Довгодопустимий струм вихідних контактів – трохи більше 4 А.

Умови експлуатації:

Реле можуть експлуатуватися в таких умовах: закриті приміщення, де неопалювані, де температура і вологість несуттєво відрізняються від температури і вологості навколишнього повітря; діапазон робочих температур від мінус 40 до плюс 60 ºС при висоті місцевості до 1000 м та від мінус 40 до плюс 50 ºС при висоті місцевості до 2000 м над рівнем моря; відносна вологість навколишнього повітря – до 98 % при температурі 25 ºС (виконання У3) та до 98 % при температурі 35 ºС без конденсації вологи (виконання Т3); навколишнє середовище не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що руйнують ізоляцію та метали тощо.
