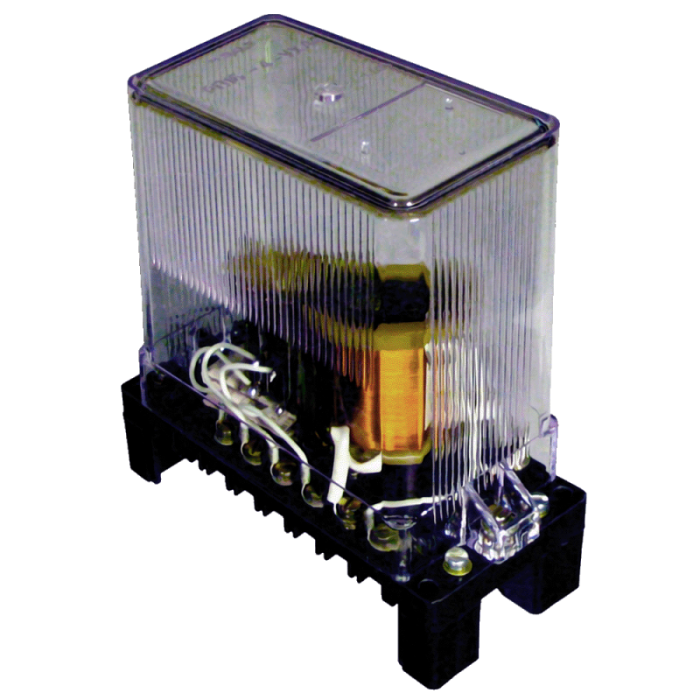

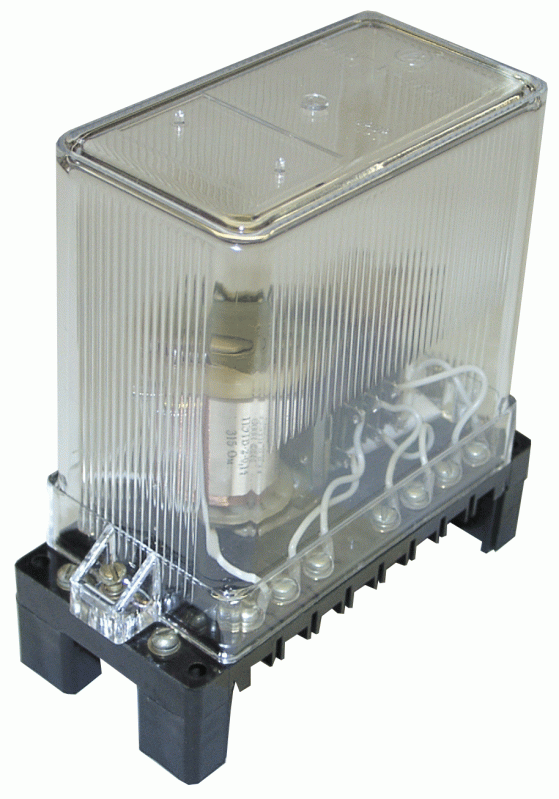

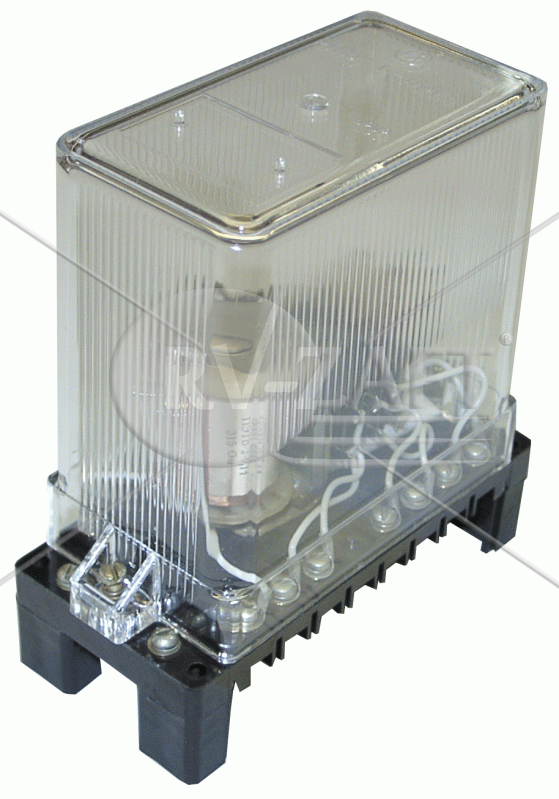

Реле проміжне РП-16-44 = 220 В 1А

Реле проміжні негайні постійного струму РП16-44 220 В артикул 27364010N призначені для застосування в схемах релейного захисту та протиаварійної автоматики для комутації електричних навантажень. Реле проміжне РП16-44 розраховані на номінальну робочу напругу в 220В постійного струму і номінальний струм 1А. Механічна зносостійкість, цикли ВО - 100000. Діапазон робочих температур від –40 до +55°С. Навколишнє середовище повинно бути вибухобезпечним, що не містить пилу в кількості, що порушує роботу реле, а також агресивних газів і пар у концентраціях, що руйнують метали та ізоляцію.

 Кліматичне виконання УХЛ або О, категорія розміщення «4» згідно з ГОСТ 15150-69.
Діапазон робочих температур навколишнього повітря від мінус 40 до плюс 55 ° для виконання УХЛ4 і О4.
Група механічного виконання М7 за ГОСТ 17516.1-90, при цьому вібраційні навантаження у діапазоні частот від 5 до 15 Hz з максимальним прискоренням 3g та в діапазоні частот від 16 до 100 Hz з максимальним прискоренням 1g.
Ступінь захисту оболонки реле IP40, а контактних затискачів для приєднання зовнішніх провідників – IP00 за ГОСТ 14255-69.

Структура умовного позначення:

РП ХХ – Х Х – Х4

РП – реле проміжні;
ХХ – серія 16: реле негайно з часом включення не більше 30 ms;
Х - виконання за функціональним призначенням:
1 - постійного струму з котушкою, що включає напруги без утримуючих обмоток;
2 - постійного струму з котушкою, що включає напруги двома утримуючими обмотками струму;
3 - постійного струму з котушкою, що включає напруги трьома утримуючими обмотками струму;
4 - постійного струму з котушкою струму, що включає, і утримує обмоткою напруги;
5 – постійного струму з котушкою, що включає напруги без утримуючих обмоток;
6 – постійного струму з котушкою, що включає напруги без утримуючих обмоток з нормованими параметрами спрацьовування і повернення;
7 - змінного струму з котушкою, що включає напруги без утримуючих обмоток;
Х - виконання реле за монтажними особливостями:
3 – захищеного виконання (IP40) з гвинтовими затискачами для монтажу з переднім приєднанням;
4 – захищеного виконання (IP40) з гвинтовими затискачами для виступаючого монтажу із заднім приєднанням;
Х4 - кліматичне виконання (УХЛ, О) та категорія розміщення (4) за ГОСТ15150-69.

При замовленні необхідно вказати:

- Позначення типу реле;
- кліматичне виконання та категорію розміщення (УХЛ4 або 04);
- Поєднання контактів;
- номінальна напруга;
- номінальний струм;
- рід приєднання зовнішніх провідників: переднє або заднє (гвинтом);
- номер технічних умов.
