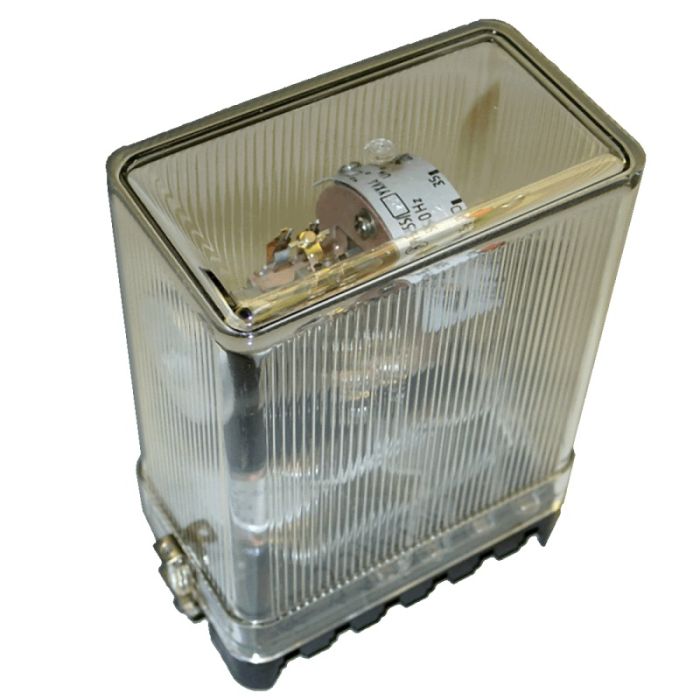

Реле зсуву фаз РН-55/200 (заднє кріплення, шпилькою)

Реле зсуву фаз серії РН 55 призначені для застосування в схемах автоматичного повторного включення для ліній електропередач з двостороннім живленням як орган, що контролює наявність напруги на лінії і кут зсуву фаз між векторами напруги на лінії і на шинах станції або підстанції.

Кліматичне виконання УХЛ або О, категорія розміщення «4» згідно з ГОСТ 15150-69.

Діапазон робочих температур навколишнього повітря від мінус 20 до плюс 55 °З виконання УХЛ4 і від мінус 10 до плюс 55 °З виконання О4.

Група механічного виконання М39 за ГОСТ 17516.1-90, при цьому вібростійке реле при впливі вібраційного навантаження в діапазоні частот від 10 до 100 Hz з максимальним прискоренням 0,25 g.

Ступінь захисту оболонки реле IP40, а контактних затискачів для приєднання зовнішніх провідників – IP00 за ГОСТ 14255-69.

Структура умовного позначення:

РН 55/Х Х4

Р – реле;
Н – напруги;
55 – номер розробки;
Х - тризначне або двоцифрове число (90, 120, 130, 160, 200 - сума номінальних напруг ланцюгів обмоток реле);
Х4 - кліматичне виконання (УХЛ, 0) та категорія розміщення (4) за ГОСТ 15150-69.

При замовленні необхідно вказати:
- Позначення типу реле;
- Кліматичне виконання та категорію розміщення (УХЛ4 або О4);
- Номер технічних умов.
