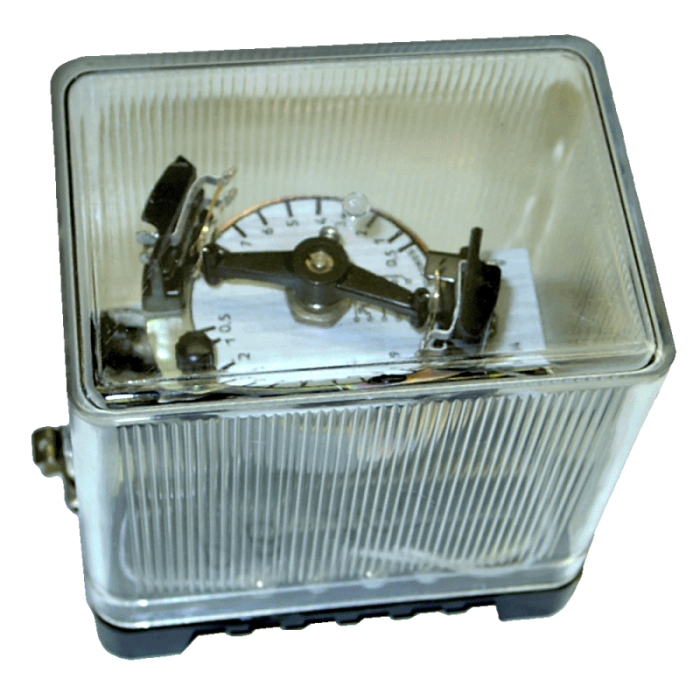

Реле часу з механізмом годинника РВ-248 220В (заднє кріплення, шпилькою)

Бренд: Склад

Залишити відгук

Немає на складі

В наявності

0,00 грн

3 835,00 грн

− +

Швидке замовлення

Способи доставки

Самовивіз з Нової пошти
Кур'єр Нової Пошти
Самовивіз з магазину
Інші транспортні служби
Разом з монтажними роботами (оговорюється окремо)

Способи оплати

Готівкою при отриманні
Безготівковий переказ
Приват 24
МоноБанк
На р/р юридичної особи (без ПДВ)
На р/р юридичної особи (з ПДВ)
WebMoney

Опис

Реле часу призначені для використання у схемах релейного захисту на постійному (серії РВ100) та змінному оперативному (серії РВ200) струмі як допоміжний елемент для отримання регульованої витримки часу.

Кліматичне виконання УХЛ або О, категорія розміщення «4» згідно з ГОСТ 15150-69.

Діапазон робочих температур навколишнього повітря від мінус 30 до плюс 55 °З виконання УХЛ4 і від мінус 10 до плюс 55 °З виконання О4.

Група механічного виконання М39 за ГОСТ 17516.1-90, при цьому реле повинні бути стійкими до впливу багаторазових ударів з прискоренням 3g, тривалістю удару від 2 до 20 мс;

Ступінь захисту оболонки реле IP40, а контактних затискачів для приєднання зовнішніх провідників – IP00 за ГОСТ 14255-69.

Номінальна напруга представленого реле - 220 V змінного струму.

Структура умовного позначення
на типовиконання реле для ланцюгів напруги постійного та змінного однофазного струму:

Р В Х Х Х Х4

РВ – реле часу;
Х – цифри – умовне позначення ланцюгів напруги (1 – постійного струму, 2 – змінного струму);
Х – цифри – умовне позначення реле на максимальний час спрацьовування (1 – 1,3 s; 2 – 3,5 s; 3 – 9 s;
4 – 20 s).
Х - умовні номери конструктивної розробки (2, 3, 4, 5, 7, 8);
Х4 - кліматичне виконання (УХЛ, 0) та категорія розміщення (4) за ГОСТ 15150-69 та ГОСТ 15543.1-89.
на типовиконання реле для ланцюгів напруги змінного трифазного струму:

РВ Х Х 5 К Х 4 з ВП 20 Х Х4

РВ – реле часу;
Х – цифри – умовне позначення ланцюгів напруги (1 – постійного струму, 2 – змінного струму);
Х – цифри – умовне позначення реле на максимальний час спрацьовування (1 – 1,3 s; 2 – 3,5 s; 3 – 9 s;
4 – 20 s).
5 – умовні номери конструктивної розробки;
К - комплектно (з випрямляючим пристроєм);
Х4 - кліматичне виконання (УХЛ, 0) та категорія розміщення (4) за ГОСТ 15150-69 та ГОСТ 15543.1-89.
ВУ - випрямляючий пристрій;
20Х – умовні номери конструктивної розробки;
Х4 - кліматичне виконання (УХЛ, 0) та категорія розміщення (4) за ГОСТ 15150-69 та ГОСТ 15543.1-89.

При замовленні реле необхідно вказати:
- Позначення типу реле;
- кліматичне виконання та категорію розміщення (УХЛ4 або О4);
- номінальна напруга;
- Номер технічних умов.

Основны технічні дані:

Тип реле	Межі регулювань часу, s	Рід струму	Термічна стійкість	Кількість контактів	Потужність при Uн , не більше	Номінальна напруга, V	Номенклатурний номер
1	2	3	4	5	6	7	8
РВ 112	0,1-1,3	пост.-	110% номінальної напруги 2 min .	Два контакти (замикаючий і ковзний), що спрацьовують з витримкою часу при подачі напруги живлення та один перемикаючий контакт миттєвої дії	30 W	24	26 112 021 7
						48	26 112 022 7
						110	26 112 023 7
						220	26 112 024 7
PB 128	0,25-3,5	пост.-	110% номінальної напруги 2 min .			24	26 128 021 7
						48	26 128 022 7
						110	26 128 023 7
						220	26 128 024 7
PB 132	0,5-9	пост.-	110% номінальної напруги 2 min .			24	26 132 021 7
						48	26 132 022 7
						110	26 132 023 7
						220	26 132 024 7
РВ 142	1 -20	пост.	110% номінальної напруги 2 min .			24	26 142 021 7
						48	26 142 022 7
						110	26 142 023 7
						220	26 142 024 7
РВ 113	0,1-1,3	пост.-	110% номінальної напруги тривало	Один контакт (замикаючий), що спрацьовує з витримкою часу при подачі напруги живлення і один перемикаючий контакт миттєвої дії, що розмикає контакт якого використаний в ланцюгу живлення реле	30 W при зашунтиро ванному та 15 W при дешунтиро ванному додатковому опорі	24	26 113 021 7
						48	26 113 022 7
						110	26 113 023 7
						220	26 113 024 7
PB 127	0,25-3,5	пост.-	110% номінальної напруги тривало			24	26 127 021 7
						48	26 127 022 7
						110	26 127 023 7
						220	26 127 024 7
PB 133	0,5-9	пост.-	110% номінальної напруги тривало			24	26 133 021 7
						48	26 133 022 7
						110	26 133 023 7
						220	26 133 024 7
РВ 143	1 -20	пост.-	110% номінальної напруги тривало			24	26 143 021 7
						48	26 143 022 7
						110	26 143 023 7
						220	26 143 024 7
РВ 114	0,1-1,3	пост.-	110% номінальної напруги 2 min .	Один контакт (замикаючий), що спрацьовує з витримкою часу при подачі напруги живлення та один перемикаючий контакт миттєвої дії	30 W	24	26 114 021 7
						48	26 114 022 7
						110	26 114 023 7
						220	26 114 024 7
PB 124	0,25-3,5	пост.-	110% номінальної напруги 2 min .			24	26 124 021 7
						48	26 124 022 7
						110	26 124 023 7
						220	26 124 024 7
PB 134	0,5-9	пост.-	110% номінальної напруги 2 min .			24	26 134 021 7
						48	26 134 022 7
						110	26 134 023 7
						220	26 134 024 7
РВ 144	1 -20	пост.-	110% номінальної напруги 2 min .			24	26 144 021 7
						48	26 144 022 7
						110	26 144 023 7
						220	26 144 024 7
РВ 215	0,1-1,3	перем .	110% номінальної напруги тривало	Два контакти (ковзкий і замикаючий), що спрацьовують з витримкою часу при відпаданні якоря (при знятті напруги живлення) та один перемикаючий контакт миттєвої дії	20 VA*	100	26 215 021 7
						127	26 215 022 7
						220	26 215 023 7
						380	26 215 024 7
						110	26 215 025 7
PB 225	0,25-3,5	перем .	110% номінальної напруги тривало			100	26 225 021 7
						127	26 225 022 7
						220	26 225 023 7
						380	26 225 024 7
						110	26 225 025 7
PB 235	0,5-9	перем .	110% номінальної напруги тривало			100	26 235 021 7
						127	26 235 022 7
						220	26 235 023 7
						380	26 235 024 7
						110	26 235 025 7
РВ 245	1 -20	перем .	110% номінальної напруги тривало			100	26 245 021 7
						127	26 245 022 7
						220	26 245 023 7
						380	26 245 024 7
						110	26 245 025 7
РВ 215 з ВУ 200	0,1-1,3	перем . трьох-фазний	110% номінальної напруги тривало	Два контакти (ковзкий та замикаючий), що спрацьовують з витримкою часу при відпаданні якоря (при знятті напруги живлення)	60 VA на фазу при зашунтованому і 10 VA при дешунтованому додатковому опорі	100	26 215 031 7

						220	26 215 033 7

PB 225 з ВУ 200	0,25-3,5	перем . трьох-фазний	110% номінальної напруги тривало			100	26 225 031 7

						220	26 225 033 7

PB 235 з ВУ 200	0,5-9	перем .- три- фазний	110% номінальної напруги тривало			100	26 235 031 7

						220	26 235 033 7

РВ 245 з ВУ 200	1 -20	перем . трьох-фазний	110% номінальної напруги тривало			100	26 245 031 7

						220	26 245 033 7

РВ 217	0,1-1,3	перем .	110% номінальної напруги тривало	Один контакт (замикаючий), що спрацьовує з витримкою часу при втягуванні якоря (при подачі напруги живлення) та один перемикаючий контакт миттєвої дії	20 VA*	100 127 220 380 110	26 217 021 7 26 217 022 7 26 217 023 7 26 217 024 7 26 217 025 7
PB 227	0,25-3,5	перем .	110% номінальної напруги тривало		20 VA*	100	26 227 021 7
						127	26 227 022 7
						220	26 227 023 7
						380	26 227 024 7
						110	26 227 025 7
PB 237	0,5-9	перем .	110% номінальної напруги тривало			100	26 237 021 7
						127	26 237 022 7
						220	26 237 023 7
						380	26 237 024 7
						110	26 237 025 7
РВ 247	1 -20	перем .	110% номінальної напруги тривало			100	26 247 021 7
						127	26 247 022 7
						220	26 247 023 7
						380	26 247 024 7
						110	26 247 025 7
РВ 218	0,1-1,3	перем .	110% номінальної напруги тривало	Два контакти (ковзкий та замикаючий), що спрацьовують з витримкою часу при втягуванні якоря (при подачі напруги живлення) і один перемикаючий контакт миттєвої дії	20 VA*	100	26 218 021 7
						127	26 218 022 7
						220	26 218 023 7
						380	26 218 024 7
						110	26 218 025 7
PB 228	0,25-3,5	перем .	110% номінальної напруги тривало			100	26 228 021 7
						127	26 228 022 7
						220	26 228 023 7
						380	26 228 024 7
						110	26 228 025 7
PB 238	0,5-9	перем .	110% номінальної напруги тривало			100	26 238 021 7
						127	26 238 022 7
						220	26 238 023 7
						380	26 238 024 7
						110	26 238 025 7
РВ 248	1 -20	перем .-	110% номінальної напруги тривало			100	26 248 021 7
						127	26 248 022 7
						220	26 248 023 7
						380	26 248 024 7
						110	26 248 025 7

* При втягнутому якорі. При відпущеному якорі близько 60 VA.

Технічні дані:

Напруга спрацьовування, %, трохи більше
- для реле серії РВ 100:
- кліматичного виконання УХЛ4	70
- кліматичного виконання О4	80
- для реле серії РВ 200	85
Абсолютна величина розкиду часу спрацьовування реле, s , не більше:
- у реле з межами уставок від 0,1 до 1,3 s	0,06
- у реле з межами уставок від 0,25 до 3,5 s	0,12
- у реле з межами уставок від 0,5 до 9 s	0,34
- у реле з межами уставок від 1 до 20 s	1,0
Час спрацьовування контакту миттєвої дії, s, не більше	0,08
Час повернення рухомих частин у вихідне положення, s, не більше	0,15
Час замкнутого стану ковзних контактів (при спрацьовуванні реле), s
- у реле з межами уставок від 0,1 до 1,3 s	0,05-0,12
- у реле з межами уставок від 0,25 до 3,5 s	0,1-0,4
- у реле з межами уставок від 0,5 до 9 s	0,25-0,75
- у реле з межами уставок від 1 до 20 s	0,6-1,6
Комутаційна здатність контактів реле (крім ковзного) при напрузі від 24 V до 250 V:
- у ланцюзі постійного струму з постійного часу індуктивного навантаження не більше 0,005 s і струму не більше 1А, W	100
- в ланцюзі змінного струму з коефіцієнтом потужності не менше 0,4 та струмі не більше 5А, VA	400
- у ланцюзі змінного струму з коефіцієнтом потужності не менше 0,5 і струмі не більше 5А, VA	500
Довго допустимий струм через контакти в замкнутому стані, А : - з витримкою часу	5
- миттєвої дії	3
Ковзні контакти можуть замикати ланцюги постійного або змінного струму із зазначеною вище відповідною потужністю.
Комутаційна зносостійкість, цикли ВО	3000
Механічна зносостійкість, цикли ВО	5000
Конструктивне виконання за способом приєднання зовнішніх провідників: переднє, заднє (гвинтом або шпилькою)
Габаритні розміри випрямного пристрою ВУ200, mm , не більше	67 х 128 х 110
Габаритні розміри реле, mm , не більше	98 х 147 х 137
Маса реле, kg , не більше	1,5
Маса випрямного пристрою ВУ 200, kg , не більше	0,5

Додаткова інформація для інженерів, монтажників та відділів постачання
