Тестер кабельний RJ45, RJ11 з PoE, Wire Mapping, трасошукач NOYAFA

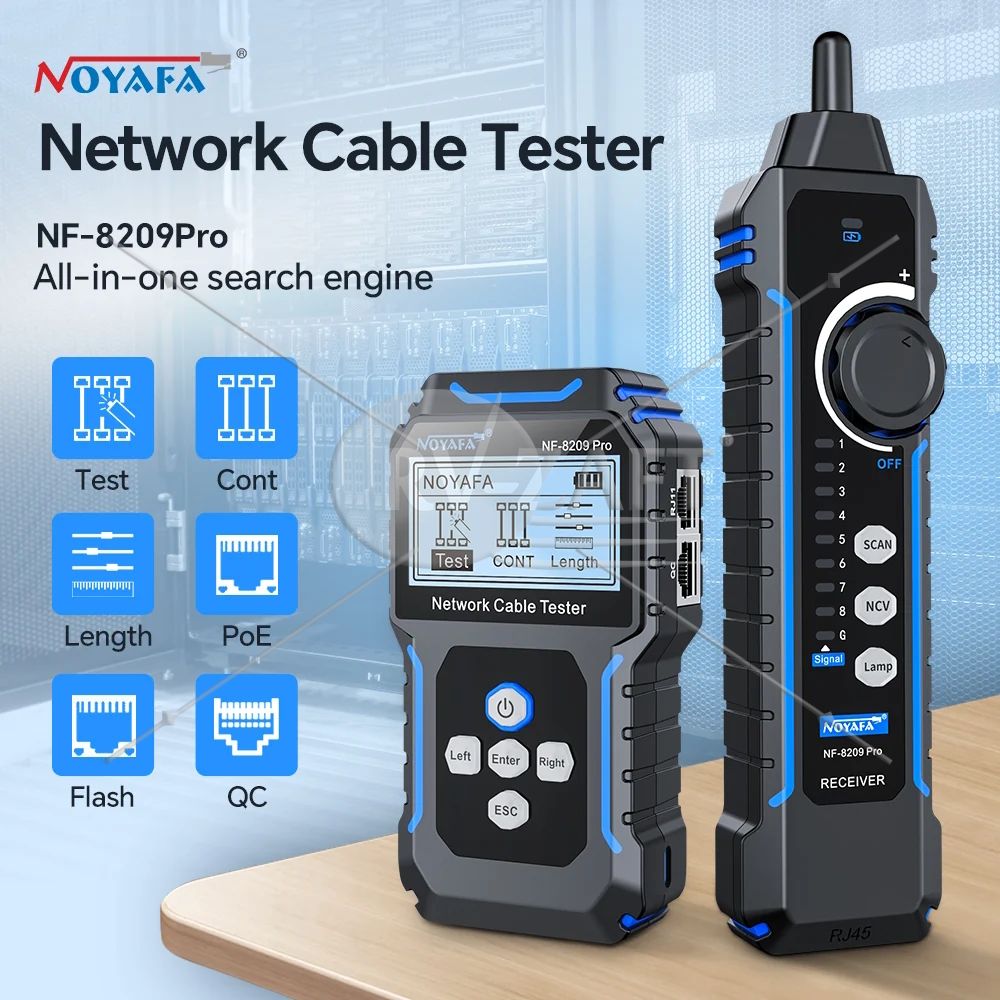

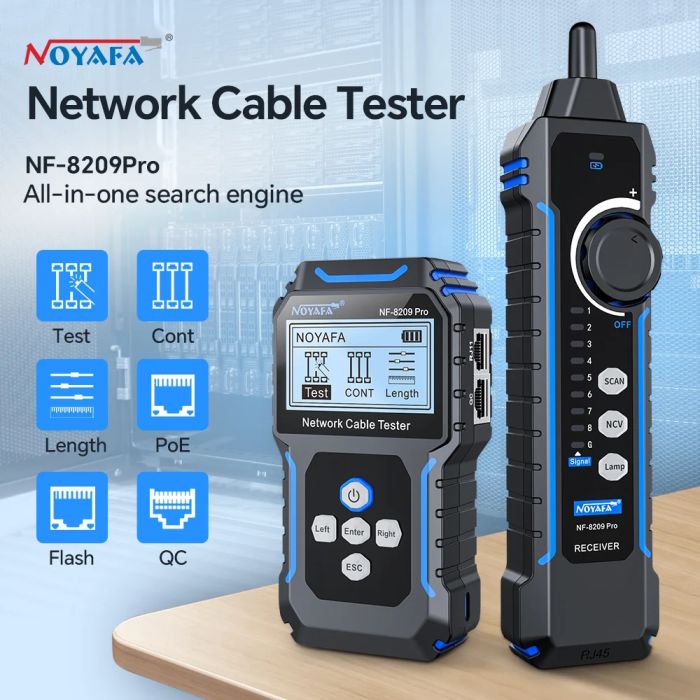

Кабельний тестер NOYAFA NF-8209 Pro. Опис товару

NOYAFA NF-8209 Pro — багатофункціональний тестер мережевих кабелів професійного класу, призначений для монтажу, діагностики та обслуговування локальних мереж. Пристрій поєднує в одному корпусі функції пошуку кабелю, перевірки цілісності та розпайки жил, вимірювання довжини кабелю, тестування PoE, пошуку мережевих портів, перевірки якості обтиску конекторів RJ45 та безконтактного визначення наявності напруги.

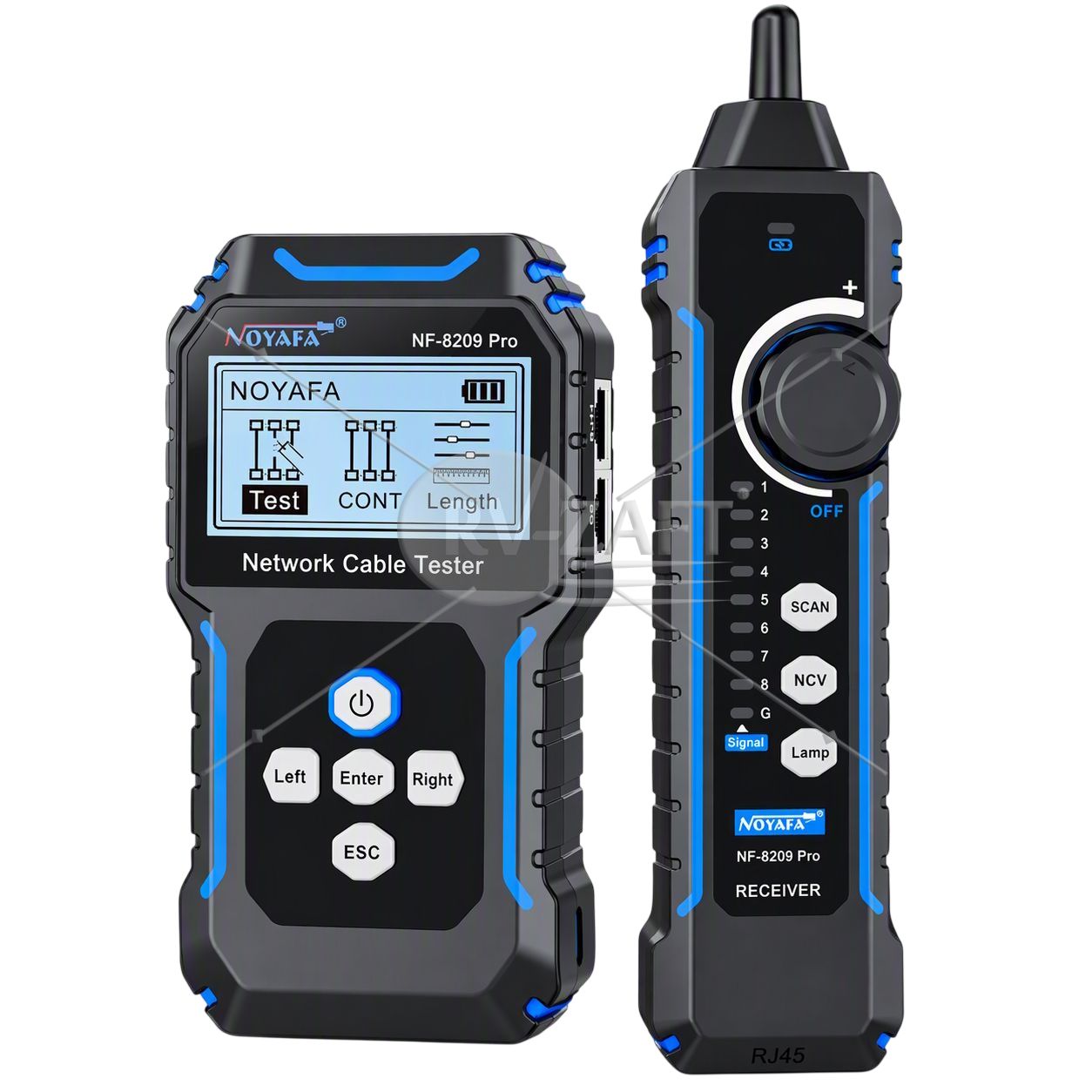

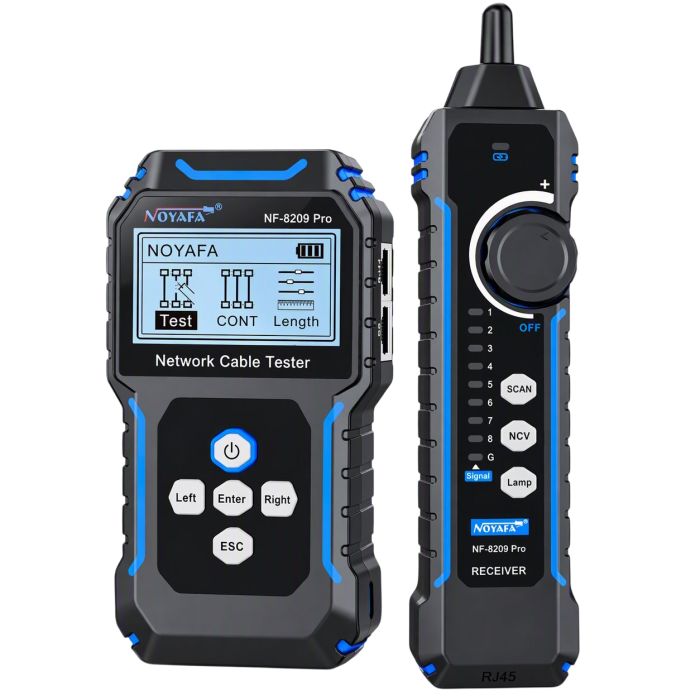

Комплект складається з двох пристроїв: передавача та приймача.

Завдяки функції пошуку кабелю з захистом від перешкод тестер дозволяє швидко знаходити потрібну лінію серед великої кількості проводів у комутаційних шафах, патч-панелях та кабельних трасах.

NOYAFA NF-8209 Pro підтримує роботу з кабелями CAT5 та CAT6, оснащений LCD-дисплеєм із підсвічуванням, вбудованими літієвими акумуляторами та зарядкою через USB Type-C.

Основні переваги

• Пошук та трасування кабелів з антиінтерференційною технологією.
• Перевірка схеми підключення жил (Wire Map).
• Виявлення обривів, коротких замикань і переплутаних пар.
• Вимірювання довжини кабелю до 350 м.
• Тестування PoE з визначенням напруги та режиму живлення.
• Пошук порту комутатора за допомогою Port Flash.
• Перевірка якості обтиску конекторів RJ45.
• Безконтактне виявлення змінної напруги (NCV).

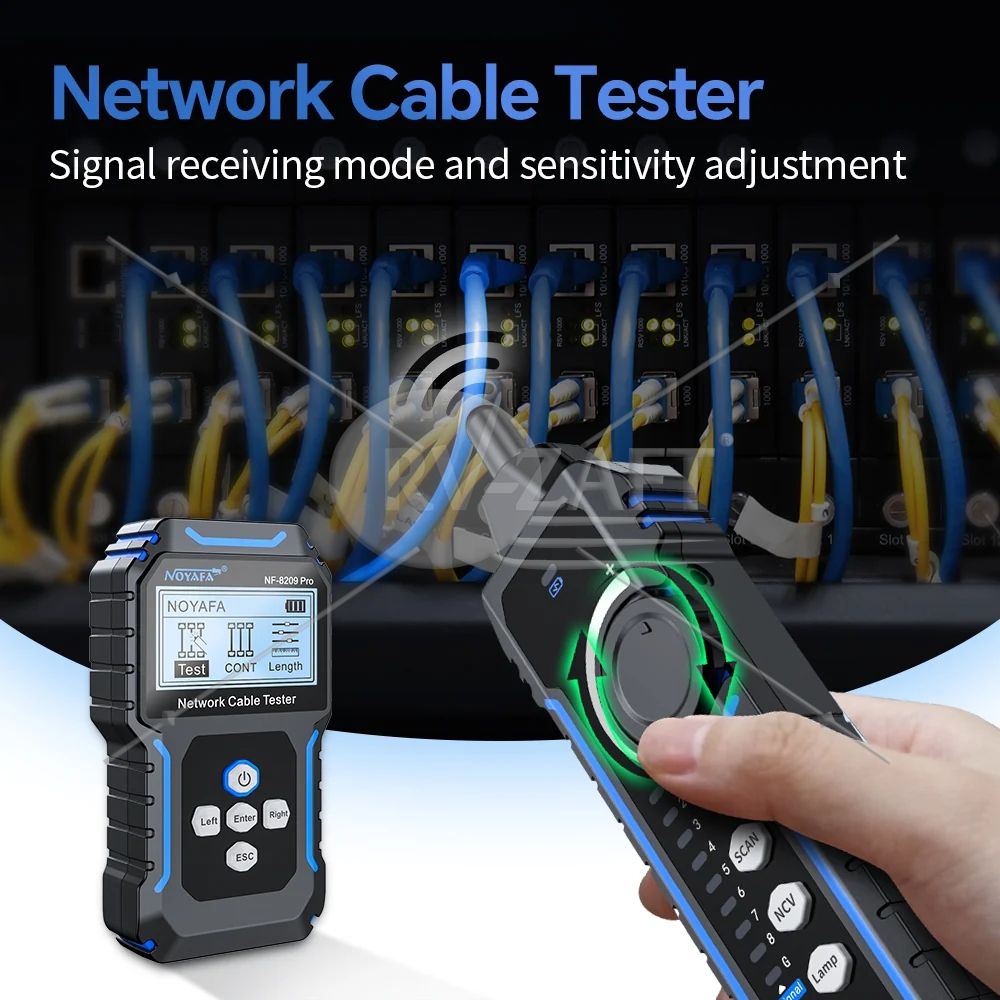

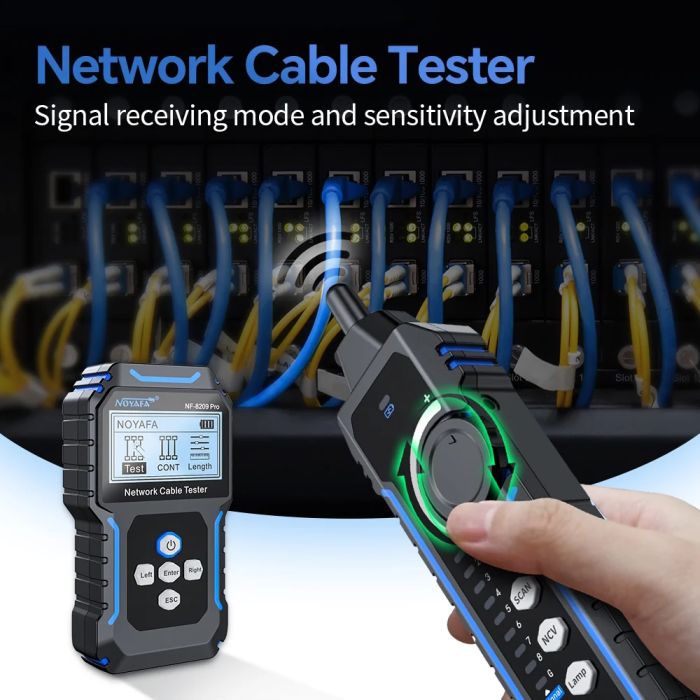

• Регулювання чутливості приймача.
• Вбудований LED-ліхтарик.
• Автономна робота від акумулятора.

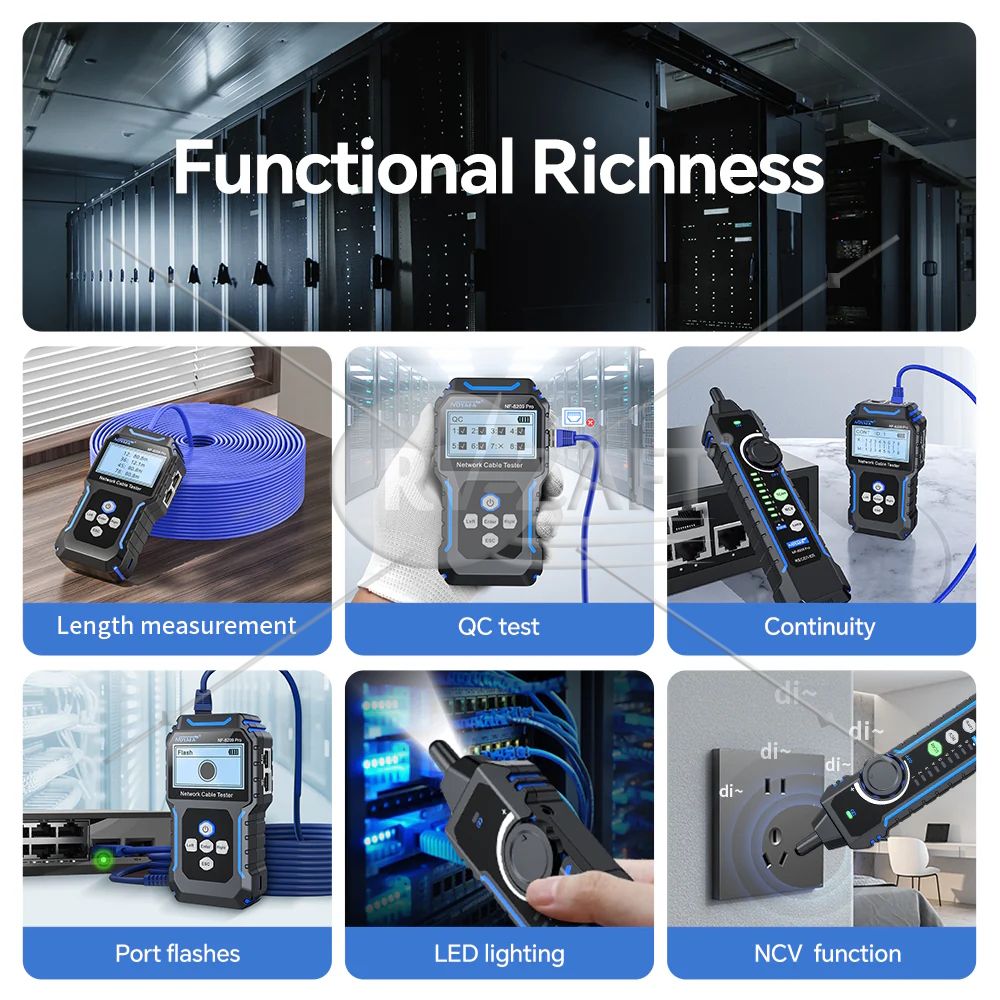

Функціональні можливості

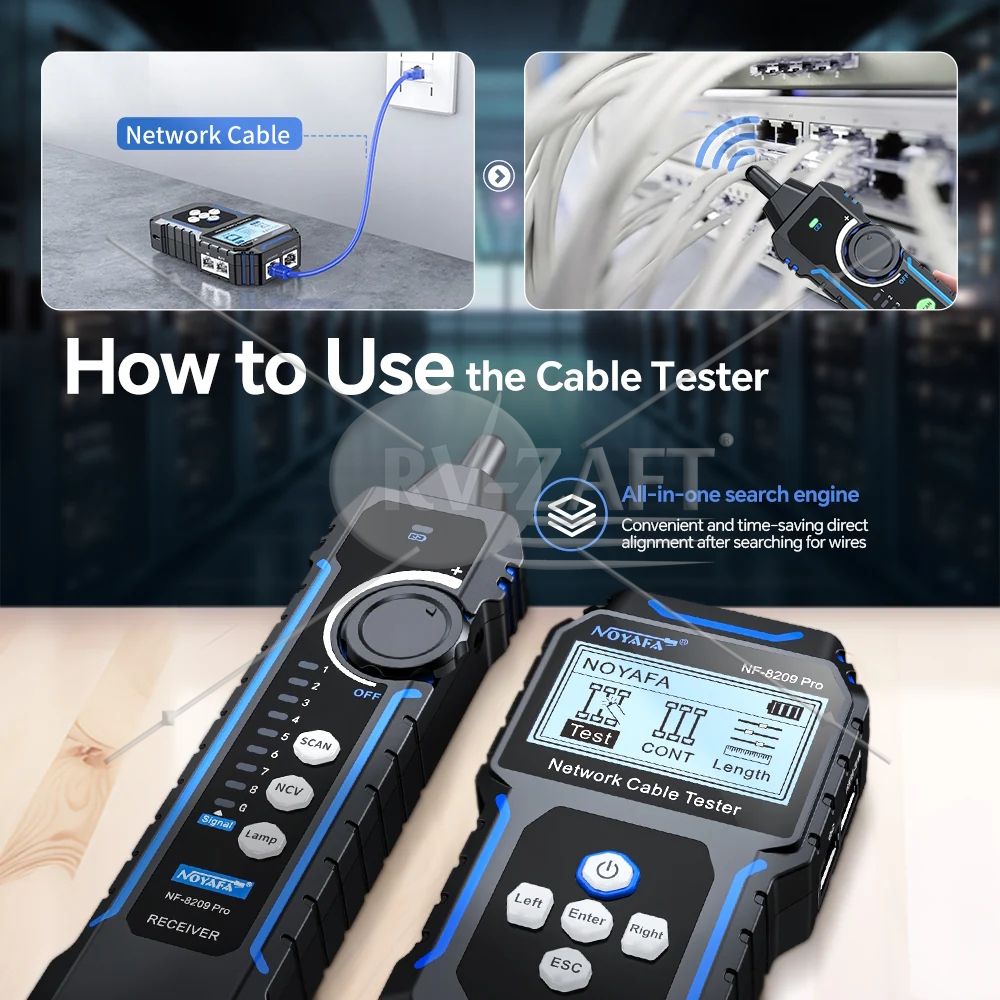

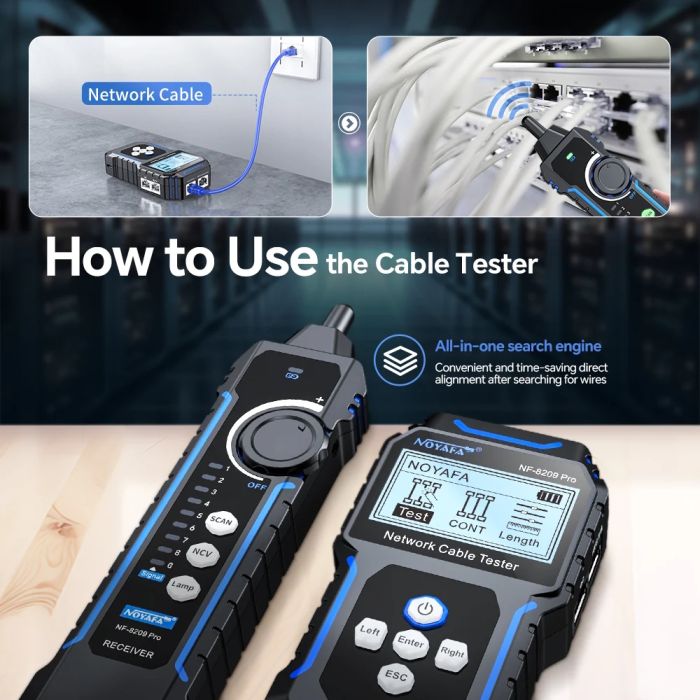

Пошук кабелю (SCAN) - Дозволяє швидко та точно знаходити потрібний кабель серед великої кількості проводів. Максимальна дальність пошуку становить до 1000 метрів.

Перевірка кабелю (CONT)

Визначає:

• правильність розпайки;
• обриви жил;
• короткі замикання;
• переплутані пари;
• екрановані та неекрановані кабелі.

Вимірювання довжини кабелю - вимірювання довжини мережевого кабелю по кожній парі окремо в діапазоні від 5 до 350 м.

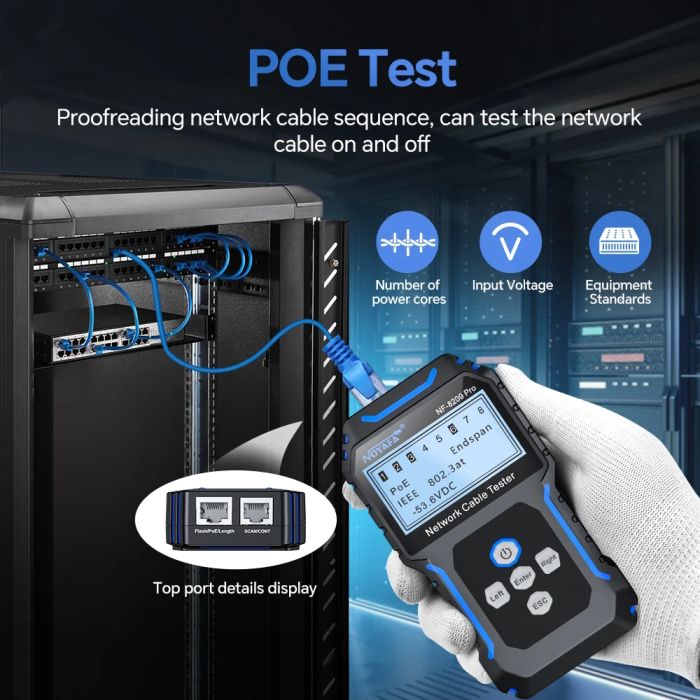

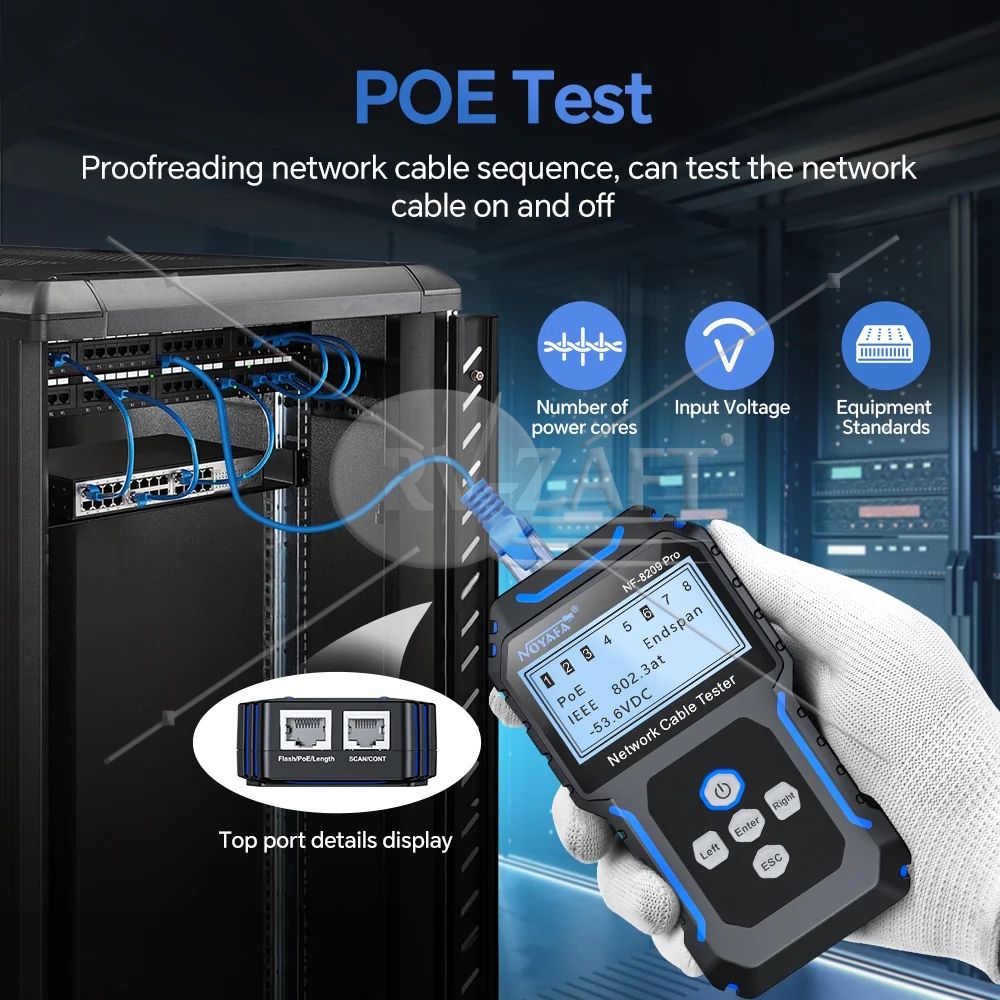

Тестування PoE

Дозволяє визначити:

• наявність PoE-живлення;
• напругу живлення;
• полярність;
• активні контакти;
• тип подачі живлення (End Span, Mid Span або 8-Pin).

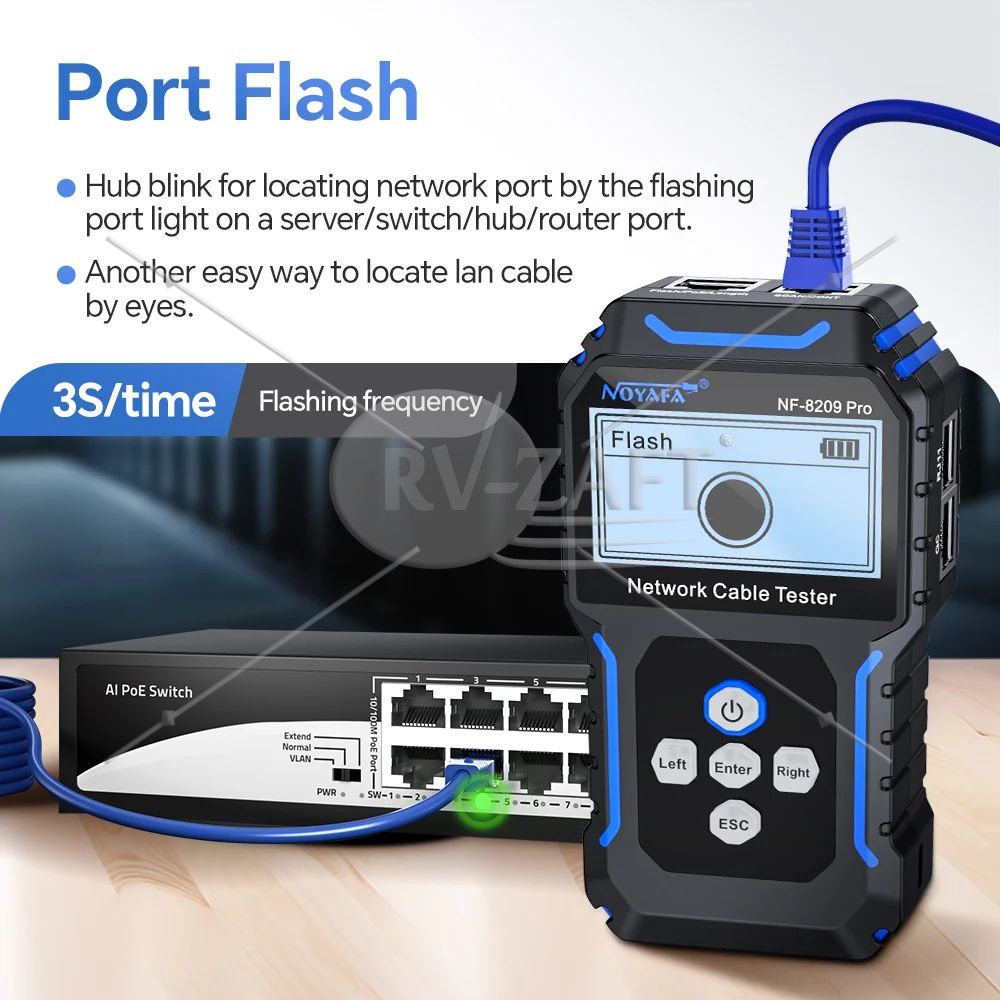

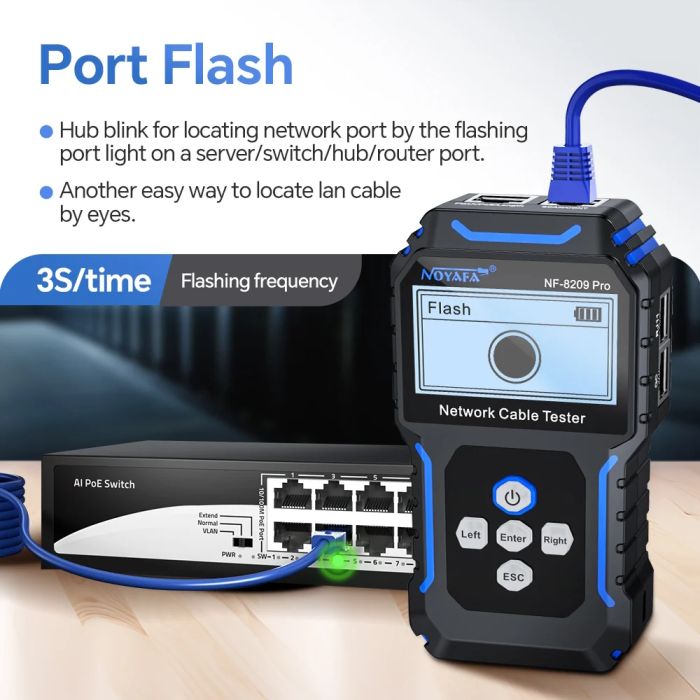

Port Flash

Пошук необхідного порту комутатора або маршрутизатора шляхом миготіння світлодіодного індикатора порту.

QC Test

Перевірка якості обтиску конектора RJ45 та коректності контакту кожної жили.

NCV

Безконтактне виявлення змінної напруги від 80 до 1000 В для підвищення безпеки під час монтажних робіт.

Технічні характеристики:

Передавач (Emitter)

• Дисплей: LCD 128 × 64 з підсвічуванням
• Мови меню: англійська, китайська
• Порти: 3 × RJ45, 1 × RJ11
• Живлення: літій-полімерний акумулятор 3.7 В, 1400 мА·год
• Підсвічування: 15 с / 30 с / 60 с / постійно / вимкнено
• Автовимкнення: 15 хв / 30 хв / 60 хв / вимкнено
• Захист від перенапруги: до 60 В DC
• Максимальне споживання струму: ≤ 200 мА

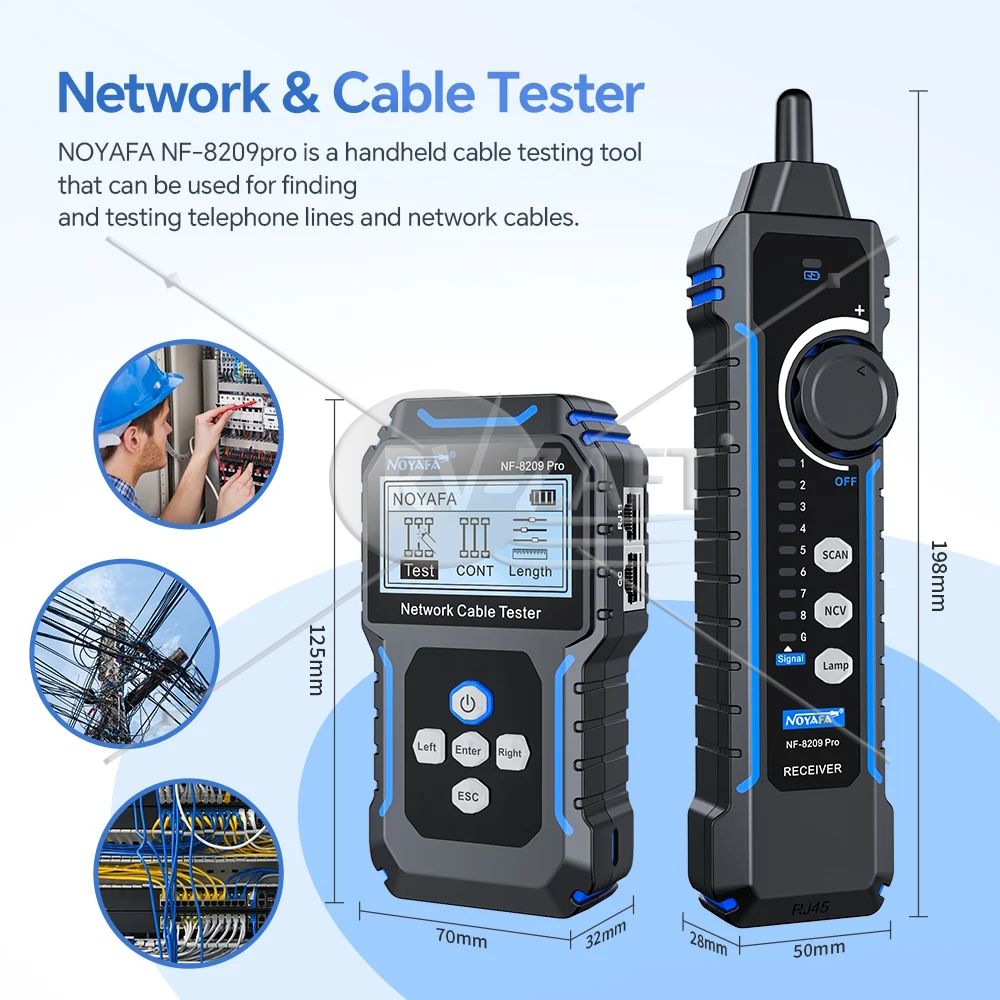

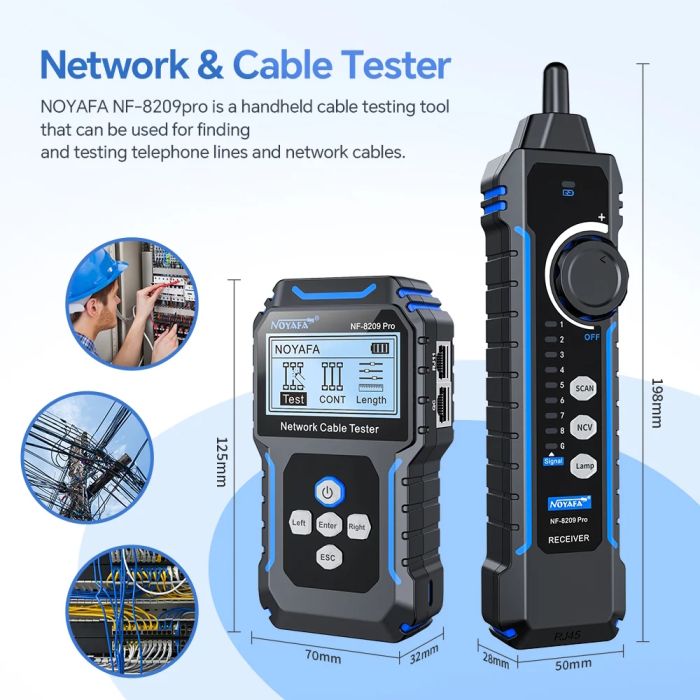

• Розміри: 125 × 70 × 32 мм

Приймач (Receiver)

• Літій-полімерний акумулятор 3.7 В, 1400 мА·год
• Регулювання чутливості пошуку
• Світлодіодне підсвічування
• Звукова індикація сигналу
• Автоматичне вимкнення через 15 хвилин
• Індикація низького заряду батареї
• Розміри: 198 × 50 × 30 мм

Діагностика кабелю

• Підтримувані кабелі: CAT5, CAT6
• Дальність пошуку: до 1000 м
• Діапазон вимірювання довжини: 5–350 м
• Точність вимірювання: ±1,5 м або ±3%
• Одиниці вимірювання: м / фут / ярд
• Частота сигналу пошуку: 455 кГц

PoE

• Діапазон визначення напруги: DC 5–60 В
• Визначення режиму живлення:
  • End Span
  • Mid Span
  • 8-Pin Mode
  • Unknown
• Підтримка стандартного та нестандартного PoE

NCV

• Діапазон виявлення змінної напруги: AC 80–1000 В, 50/60 Гц

Комплектація

• Передавач NOYAFA NF-8209 Pro
• Приймач NOYAFA NF-8209 Pro
• Кабель USB Type-C для заряджання
• Кабель із затискачами «крокодил»
• Кабель 6P/8P
• Набір аксесуарів (Toolkit)
• Інструкція користувача
• Сертифікат відповідності
• Картка з інформацією про акумулятор

NOYAFA NF-8209 Pro — універсальний інструмент для монтажників СКС, мережевих інженерів, системних адміністраторів та сервісних спеціалістів, який об'єднує кілька професійних тестових функцій в одному компактному пристрої
