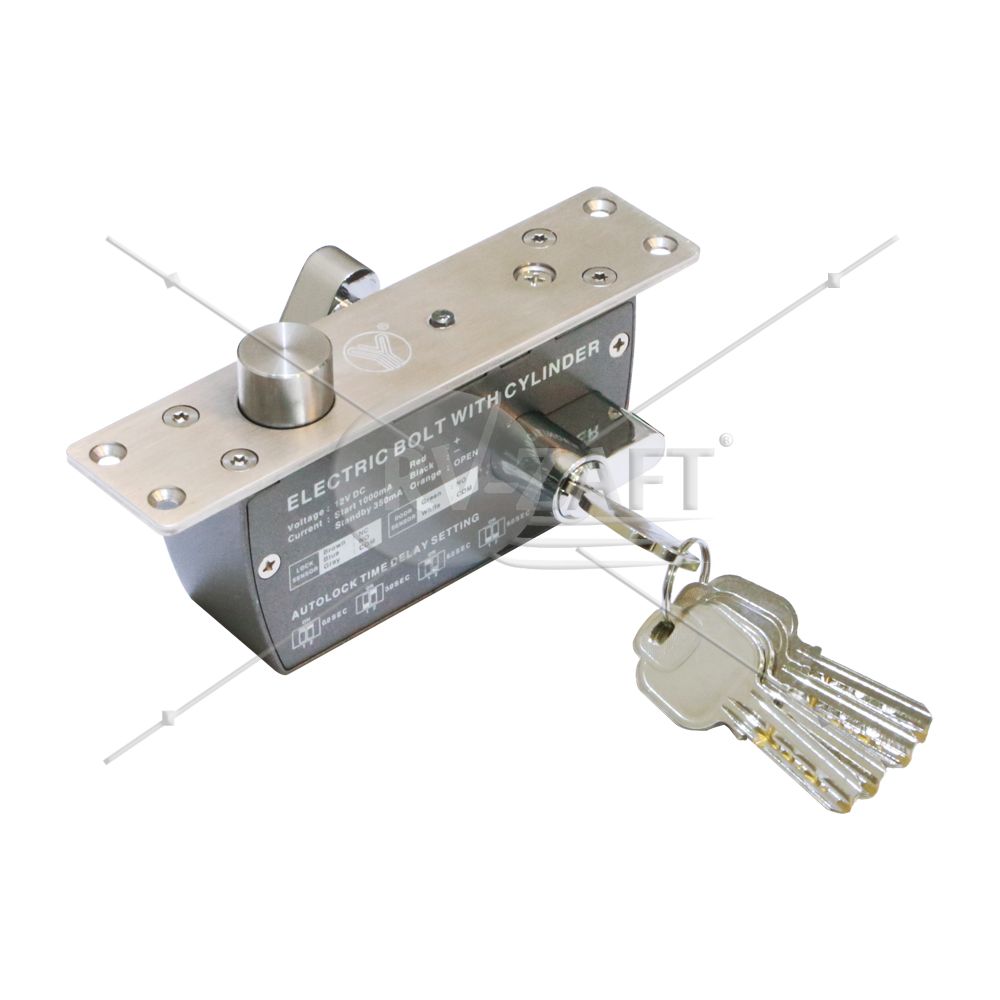

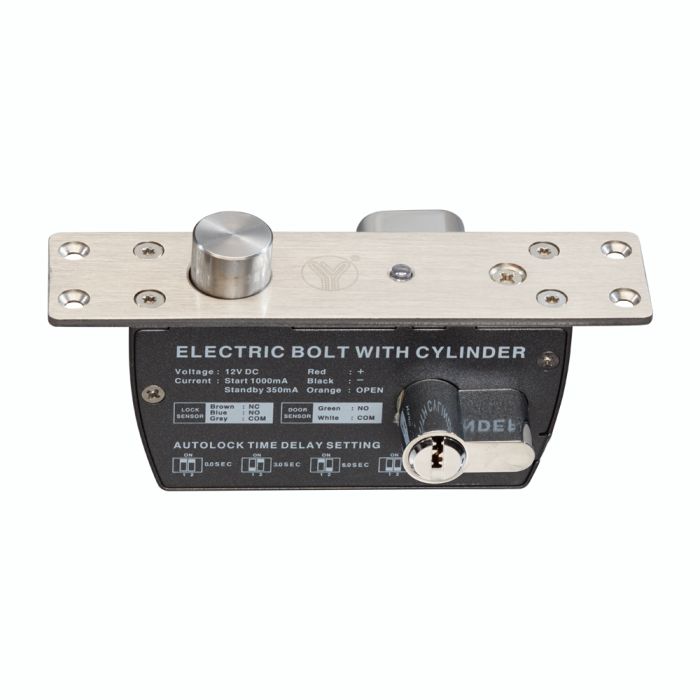

Ригельний замок YB-620(LED) врізний для системи контролю доступу

YB-620(LED) – врізний електроригельний замок для системи контролю доступу.

Бренд Yli Electronic.

Електроригельний замок призначений для встановлення всередині приміщення як в дверну коробку (раму), так і безпосередньо в двері. Підходить для металевих, пластикових, металопластикових і дерев'яних дверей.

Оснащений вбудованим таймером затримки зачинення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).


ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для зачинення дверей, керування яким відбувається за допомогою електроживлення. Зачинення дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-620(LED)

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться в замкненому стані (ригель висунутий).
Відмикається замок керуючим контактом (помаранчевий дріт).


ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю і керування доступом в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-620(LED)

Тип замка: електроригельний
Тип встановлення: врізний
Сила утримання: 2000 кг
Таймер затримки: 0 | 3 | 6 | 9 с.
Виходи: NO/NC/COM (датчик стану замка), NO/COM (датчик стану дверей)
Без живлення: замкнений
Живлення: 12V
Споживання: 1000мА (робоче) | 350мА (режим очікування)
Розміри:

замок: 150х36х57 мм
відповідна планка: 150х36х3 мм
ригель: діаметр 20 мм, довжина 16.5 мм (прямий)

Вбудований індикатор стану дверей і замка


КОМПЛЕКТАЦІЯ


електроригельний замок
накладка на замок
відповідна планка
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція
ключовий циліндр, ключі (5шт.), накладка на циліндр


МОНТАЖ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-620(LED)


Налаштуйте таймер затримки (перемикається перемичками на замку).
Зробіть нішу в дверній коробці / дверях за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею (для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту).
Прикладіть накладку на замок і зафіксуйте шурупами.
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм.
Відповідно до інструкції, підключіть електроригельний замок YB-620(LED) до живлення і керуючим пристроям системи контролю доступу.


СУМІСНІСТЬ

Електроригельний замок YB-620(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами кнопками виходу, аудіодомофонами і відеодомофонами усіх типів або іншими пристроями систем контролю доступу.
