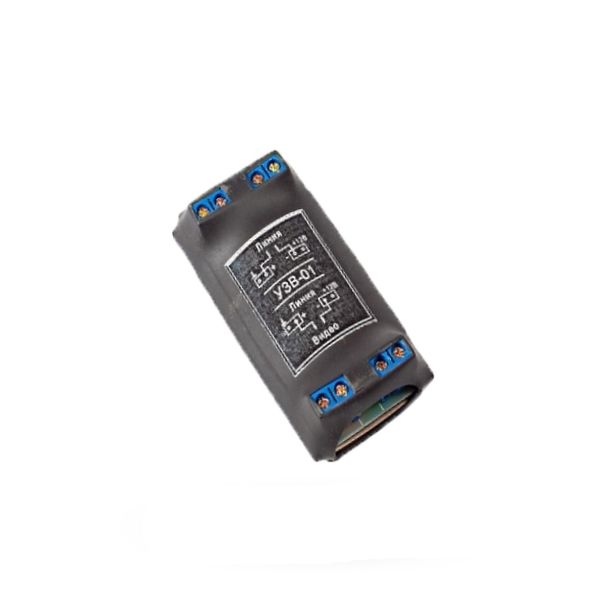

Пристрій захисту від грозових розрядів УЗВ-01 для витої пари без розрядника Elsy 2406

принцип використання

Пристрій захисту від грозових розрядів УЗВ-01 для витої пари без розрядника використовується в системах відеоспостереження, комп'ютерних мережах і т. Д. З метою запобігання виходу з ладу обладнання при впливі на нього потужних електромагнітних полів, імпульсних наводок, грозових розрядів. Виникнення імпульсних наводок може бути обумовлено близькістю силових кабелів, змонтованих недалеко від ліній передачі відеосигналу, замикання в розташованих поблизу силових проводах, грозові розряди і т. Д. При цьому паразитні викиди напруги, що досягають значних величин, надходять по кабельних лініях на входи-виходи пристроїв системи відеоспостереження, що, в кінцевому підсумку, викликає їх вихід з ладу. УЗВ-01 являє собою друковану плату, виконану в термоусадочної трубці. Включення УЗВ-01 в лінію здійснюється за допомогою гвинтових клемник в розрив кабелю біля пристрою підлягає захисту. УЗВ-01 не вимагає підключення до мережі живлення.

Функції та особливості

• Використання газоразрядніка дозволяє витримати розряд імпульсного струму до 40ка;
• Напруга спрацьовування супрессора - 8 В;
• Самовідновлюється запобіжник - 0,1А;
• Підключення захисного заземлення дозволяє уникнути електричного пробою ланцюгів відеоспостереження і забезпечує захист обслуговуючого персоналу;
• Діапазон робочих частот - 0,05 ~ 6500 кГц;
• Пристрій виконаний у вигляді друкованої плати в термоусадочної трубці.
• Розміри - 62х28х15 мм.
