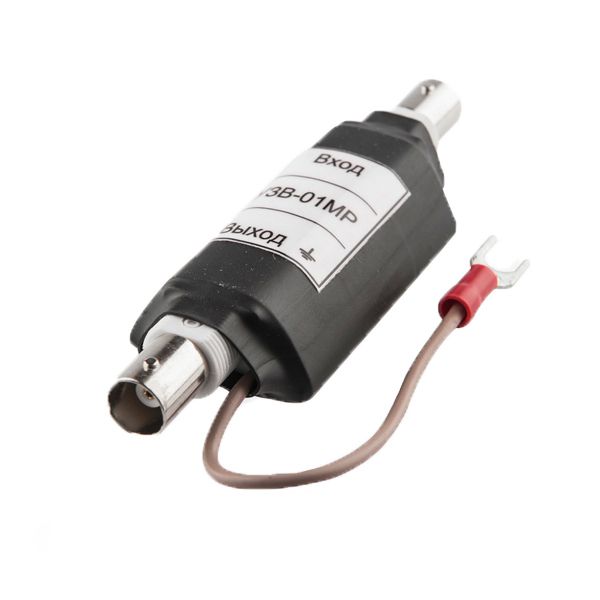

Пристрій захисту від грозових розрядів Elsy УЗВ-01р для коаксиала з розрядником

принцип використання

Пристрій захисту від грозових розрядів УЗВ-01р для для коаксіальногокабелю c разрядником використовується в системах відеоспостереження з метою запобігання виходу з ладу відеообладнання при впливі на нього потужних електромагнітних полів, імпульсних наводок, грозових розрядів. Виникнення імпульсних наводок може бути обумовлено близькістю силових кабелів, змонтованих недалеко від ліній передачі відеосигналу, замикання в розташованих поблизу силових проводах, грозові розряди і т. Д. При цьому паразитні викиди напруги, що досягають значних величин, надходять по кабельних лініях на входи-виходи пристроїв системи відеоспостереження, що, в кінцевому підсумку, викликає їх вихід з ладу. УЗВ-01М являє собою друковану плату, виконану в термоусадочної трубці. Включення УЗВ-01М в лінію здійснюється за допомогою BNC-роз'ємів в розрив коаксіального кабелю біля пристрою підлягає захисту. УЗВ-01М не вимагає підключення до мережі живлення.

Функції та особливості

• Використання газоразрядніка дозволяє витримати розряд імпульсного струму до 40ка;
• Напруга спрацьовування супрессора - 8 В;
• Самовідновлюється запобіжник - 0,1А;
• Підключення захисного заземлення дозволяє уникнути електричного пробою ланцюгів відеоспостереження і забезпечує захист обслуговуючого персоналу;
• Діапазон робочих частот - до 10 МГц;
• Пристрій виконаний у вигляді друкованої плати в термоусадочної трубці;
• Розміри - 100х30х20 мм;
• Оконечено BNC роз'ємами для простого і швидкого підключення.
