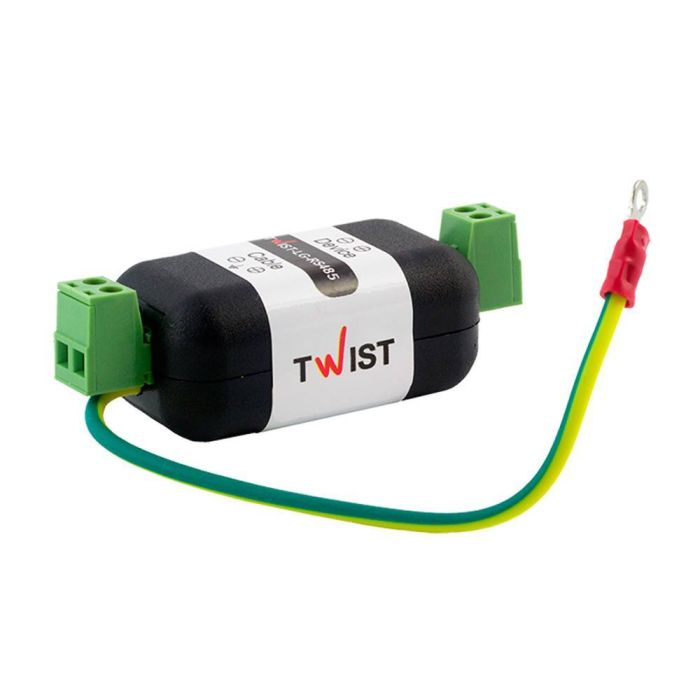

Пристрій захисту інтерфейсу RS485 TWIST-LG-RS485 Twist 14767

Принцип роботи

Пристрій захисту від наведених імпульсних напруг (грозозахисту) TWIST-LG-RS485 використовується для захисту відеообладнання від високовольтних імпульсних перенапруг в лінії, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводки. Для правильної роботи пристрій вимагає обов'язкового сигнального заземлення.

Пристрій підключається в розрив лінії передачі, поруч з захищається пристроєм. Напрямок підключення має значення і вказано на корпусі приладу (Cable - до лінії, Device - до захищається приладу).

Для захисту каналу джерела (напр. Камери) і приймача (напр. Відеомагазину) відеосигналу потрібно використання двох пристроїв грозозахисту. Клема заземлення вимагає обов'язкового підключення до контуру заземлення. В іншому випадку захист обладнання не гарантується.

Характеристики

• Внесене опір: не більше 7 Ом;
• Ємність вхідна: не більше 40пФ;
• Гранична напруга спрацьовування захисту: 6 В;
• Операційний час: не більше 200 нс;
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії: 100А.
