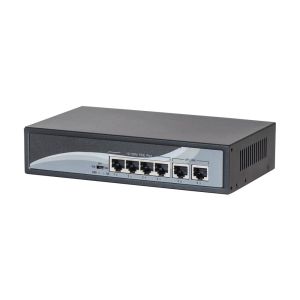

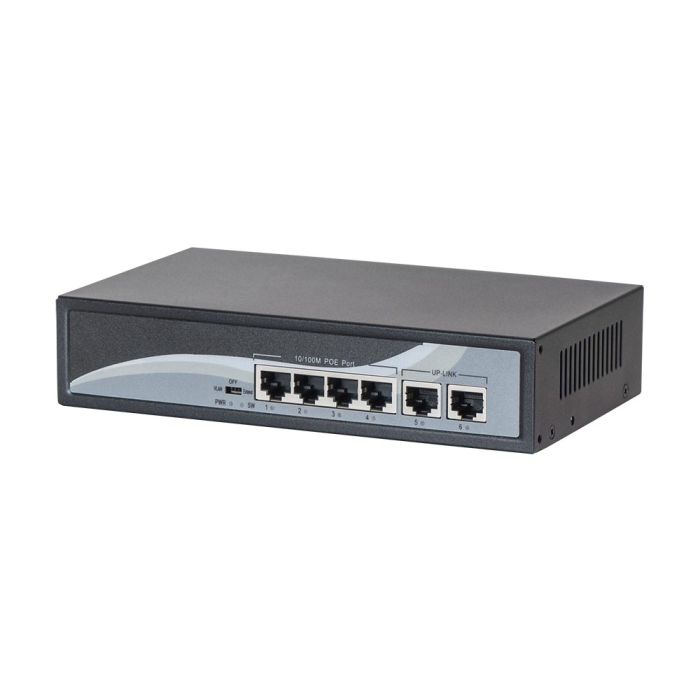

POE комутатор 6-портовий HongRui HR901-AF-42N HongRui 6587

Принцип роботи

PoE-комутатор HongRui HR901-AF-42N призначений для побудови мереж передачі даних малого і середнього масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, приватних будинках, квартирах, дозволяючи живити до 4-х встановлюваних камер за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладці кабелів живлення.

Підтримка швидкого інтерфейсу 100Base-TX дозволяє працювати з камерами дозволом до 5 Мп, що пред'являють високі вимоги до пропускної здатності.

Для роботи комутатора немає необхідності здійснювати яку-небудь додаткову настройку. Досить підключити пристрій до мережі живлення, і воно готове до роботи.

Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.

Комутатор автоматично визначає підтримку PoE-технології і класу підключається, а також швидкість роботи пристрою по мережі. Комутатор має можливість набирати за допомогою потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може викликати падіння його пропускної здатності і перевантаження буферної пам'яті, через що відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно зі стандартом IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі має на увазі відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на прінімающий порт (при переповненні буфера на приймаючому порту). У напівдуплексному режимі здійснюється відправка на передавальний порт сигналу колізії (імітація стану колізії), через що передає порт на деякий час припиняє передачу, що розвантажує приймає порт.

Максимальна потужність, що видається одним портом PoE - 15 , 4 Вт або 30 Вт. Цього зазвичай достатньо для живлення навіть енергоємних PTZ камер або камер з потужною далекобійної підсвічуванням.

Комутатор призначений для мереж малого і середнього масштабу, які потребують надійному і простому рішенні з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.

Основні характеристики

• 6 портів Megabit Ethernet (10/100 Мбіт/с);
• 4 порту з підтримкою Рое живлення Megabit Ethernet (10/100 Мбіт/с);
• 2 uplink порту (10/100Мбит/с);
• Максимальна потужність PoE - 15,4 або 30 Вт на один порт;
• Підтримує стандарт PoE IEEE 802.3af/at;
• Автоматично визначає PoE-клас живиться пристрої і швидкість підключення до мережі;
• Довжина кабелю до підключається мережевого обладнання - до 250 м;
• Підтримка управління потоком IEEE 802.3x для повнодуплексного режиму і управління потоком методом зворотного тиску (Back pressure) для по удуплексного режиму;
• Рекомендований для створення мереж для малого бізнесу;
• Чи включається і працює без необхідності будь-якої настройки і виконання складних операцій;
• Немає необхідності в установці додаткового програмного забезпечення;
• Реалізовано алгоритм оптимізації енергоспоживання;
• Металевий захищений корпус;
• Грозозащита портів - до 2 кВт;
• Діапазон робочих температур від -20 ° C до + 50 ° C.
