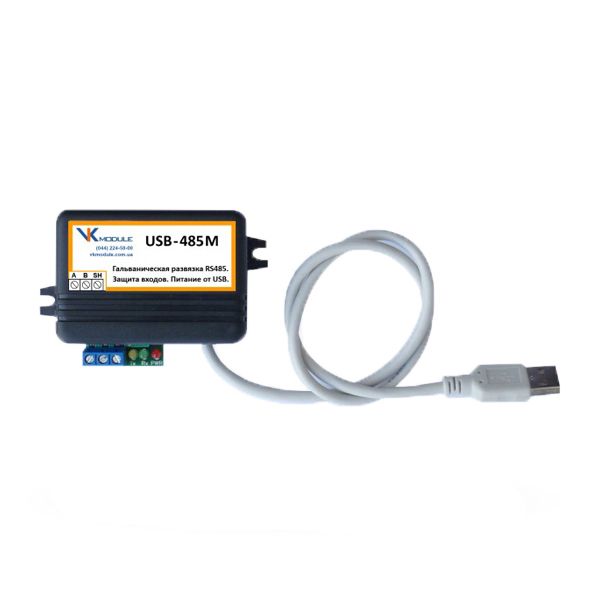

Перетворювач Tecsar Trek USB-485M в боксі Tecsar 659

Перетворювач інтерфейсу дозволяє вирішити проблему сумісності пристроїв, що використовуються для побудови систем передачі даних, розширити і підвищити функціональність інформаційної системи.
Перетворювач інтерфейсу являє собою апаратно-програмний комплекс, апаратне виконання якого залежить від типу сполучених портів, що обумовлюють можливість фізичного з'єднання пристроїв один з одним.
Крім фізичного підключення, потрібно встановити програмний зв'язок між використовуваними пристроями технологіями для успішного перетворення виду переданих даних в вид, доступний для прийому на пристрої, що підключається. Для цього потрібна установка драйвера.
Для збільшення відстані передачі між пристроями в перетворювачі інтерфейсу реалізована гальванічна розв'язка, що дозволяє знизити рівень перешкод і спотворень сигналів. Використання гальванічної розв'язки дозволяє покрити відстань 1200 метрів.

Функції та особливості

• Двостороння передача даних USB-RS485;
• Автоматичний контроль за напрямком передачі даних;
• Світлодіодна індикація прийому і передачі;
• Живлення від шини USB;
• Гальванічна розв'язка порту RS485 з живлення, прийому і передачі даних;
• Захист входів RS485 по току до 40 А і по напрузі до 400 В;
• Довжина кабелю USB 50 см;
• Виконання на мікросхемі MCP2200 компанії Microchip;
• При підключенні визначається як віртуальні й COM-порт;
• Драйвера доступні для скачування зі сторінки виробника Microchip;
• Виконано в пластиковому корпусі для захисту від механічних пошкоджень;

Установка драйвера в Windows

• Підключіть перетворювач до ПК через USB-роз'єм;
• Під час першого підключення операційна система Windows виявить новий USB-пристрій і запросить розташування драйверів;
• Вкажіть шлях дорайверу: «MCP2200 Win INF»;
• Світлодіоди індикації прийому і передачі (зелений і жовтий) за замовчуванням не світяться, після установки драйверів необхідно їх включити;
• Для включення світлодіодів завантажте програму налаштування віртуального COM-порту з папки 'Configuration Utility';
• Встановіть прапорець «Enable Tx/Rx LEDs» і натисніть кнопку «Configure».
