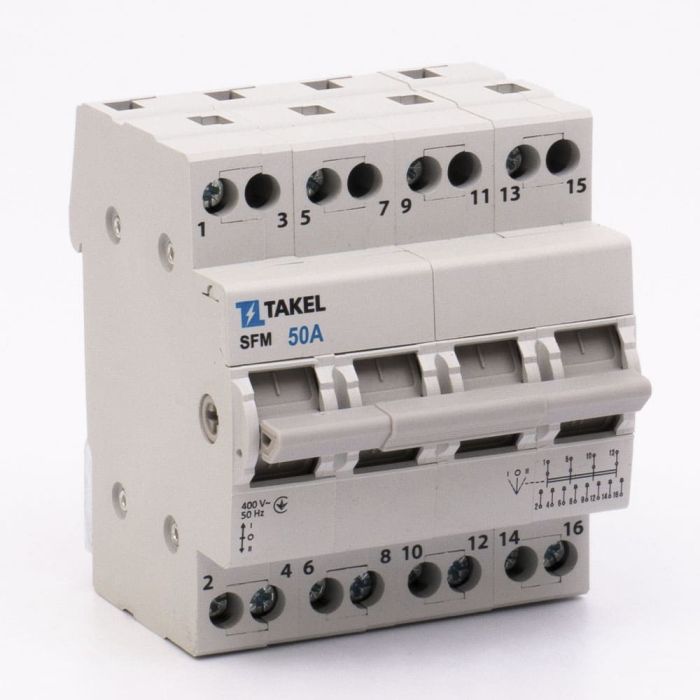

Перемикач навантаження трипозиційний SFM 4P 50A TAKEL

Перемикач навантаження трипозиційний SFM 4P 50A TAKEL

Призначення: Перемикачі навантаження трипозиційні серії SFM призначені для комутації змішаних активних та індуктивних навантажень у ланцюгах змінного струму напругою до 400 В частотою 50 Гц.

Увага! Перемикач повинен бути захищений від струмів перевантаження та короткого замикання запобіжниками типу NT або автоматичними вимикачами.

Застосування: Трипозиційний перемикач застосовується для перемикання живлення з основного на резервне та назад (живлення підводиться до перемикача знизу, де на кожен полюс він має по 2 контактні затискачі, а зверху має по одному контактному затискачу для підключення навантаження).

Також цей перемикач можна використовувати для перемикання між двома окремими групами споживачів або ділянками. Тоді живлення підводиться зверху, а знизу підключається два ланцюги різних ліній.

Сертифікація в Україні: Конструкція та технічні характеристики перемикачів відповідають ДСТУ EN 60947-3:2022.

Особливості конструкції та монтажу:

• Номінал модульного перемикача навантаження повинен бути обов'язково вищим за номінали автоматичних вимикачів, що застосовуються в ланцюгу, а також сили струму на який розрахована дана електрична мережа. При виборі модульних перемикачів рекомендується вибирати виріб із максимальною силою струму).
• Перемикач з великим номіналом завжди зможе замінити перемикач з меншим номіналом, але не навпаки (перемикач 63 А замінює перемикач 40А і нижче, а перемикач 125 А замінює перемикачі 80 А та 100А).
• Основні елементи корпусу виконані із пластику перигнічуючого процес горіння, контактна група виконана з латуні, міді та сплаву срібла.
