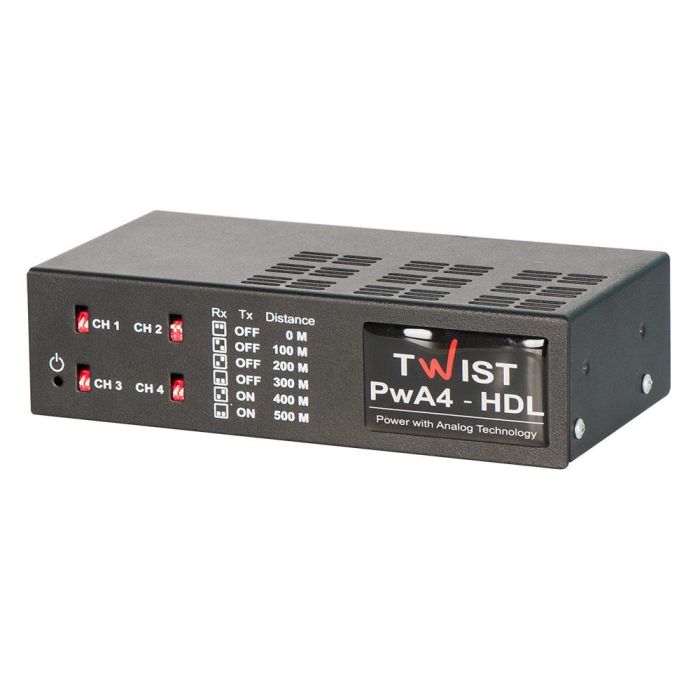

Комплект підсилювачів Twist PwA-4-HDL
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Разом з монтажними роботами (оговорюється окремо)
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- МоноБанк
- На р/р юридичної особи (без ПДВ)
- На р/р юридичної особи (з ПДВ)
- WebMoney
Принцип роботи
Активний, 4-х канальний, для форматів D1 960H, TVI, CVI, AHD, передача до 500м, живлення камери до 1А.
Комплект підсилювачів для чотирьохканальної передачі відеосигналу TWIST PwA4-HDL використовує технологію PwA для передачі чотирьох чорно-білих або кольорових композитних відеосигналів формату D1, 960H, HD TVI, HD CVI, AHD і живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500м. Технологія PwA дозволяє передавати живлення для віддалених відеокамер за вільними крученим парам в одному багатопарному кабелі, поруч з зображенням. Комплект має вбудовану систему захисту з боку лінії зв'язку від наведених напруг, викликаних електромагнітними імпульсами високих енергій.
На відміну від PwA4-HD далі передає живлення (500м для камер зі споживанням до 1А).
Функції та особливості
- Застосовується для передачі відеосигналу в системах відеоспостереження;
- Підтримує роботу з камерами високого дозволу;
- Призначений для передачі композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD;
- Використовується для передачі відеосигналу живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500 м.
Таблиця сумісності форматів там максимальної дальності передачі сигналу
| TWIST PwA-4-HDL | 700 Твл | 1 Мп | 2 Мп | 3 Мп | 4Мп | 5 Мп | 8 Мп |
|---|---|---|---|---|---|---|---|
| D1, 960H | 500м | Немає | Немає | Немає | Немає | Немає | Немає |
| TVI | 500м* | 500м* | 500м* | 500м* | 500м* | 500м* | Немає |
| CVI | 500м* | 500м* | 500м* | Немає | Немає | Немає | Немає |
| AHD | 500м* | 500м* | 500м* | Немає | 500м* | 500м* | Немає |
Характеристики
- Кількість каналів передачі: 4;
- Напруга живлення комплекту: ~ 110-250 В, 50 Гц;
- Максимальна потужність споживання комплекту від мережі ~ 220В, 50 Гц (4 камери 12В/0.7А, дальність 500м): 80Вт
- Номінальна вхідна/вихідна напруга відеосигналу: (1 +/- 10%) У;
- Вхідна/вихідна опір ( кодер/декодер): 75 Ом
- Діапазон робочих частот: 15 Гц - 40 МГц;
- Нерівномірність частотної характеристики: не більше 3 дБ;
- Допустимий імпульсний 10/1000 мкс струм розряду в лінії передачі відеосигналу (кодер/декодер): 57 А;
- Вихідна напруга живлення (камери) постійного струму/струм на виході кодера: (12 +/- 5%) у/0 -0.1 А DC;
- Захист від перевантаження по струму, від перегріву, від перенапруг по входу і в ходу
- Кодера: коротке заиканіе
- декодер:> 2А; - Розміри
Плата кодера (для установки в гермобокс): 65 x 53 x 34 мм;
Кодер (бризкозахищене виконання): 96 x 89 x 43 мм;
Декодер: 210 x 120 x 57 мм/
