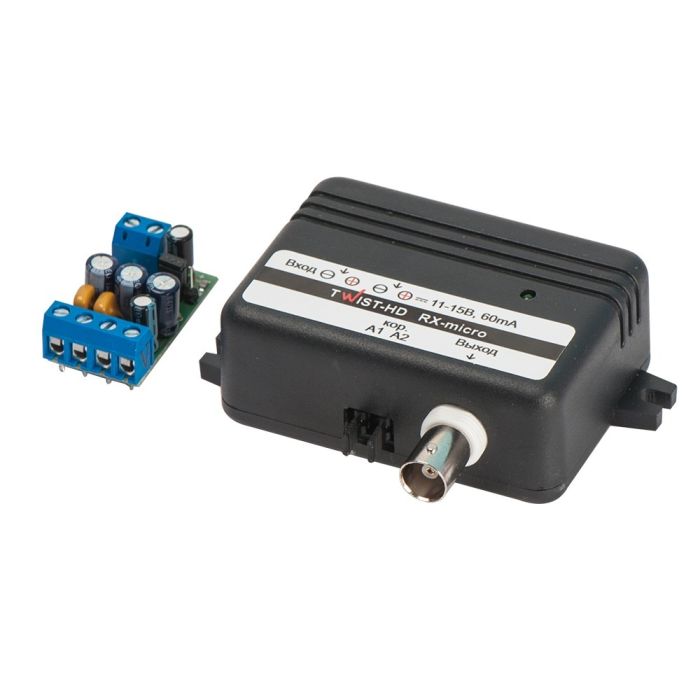

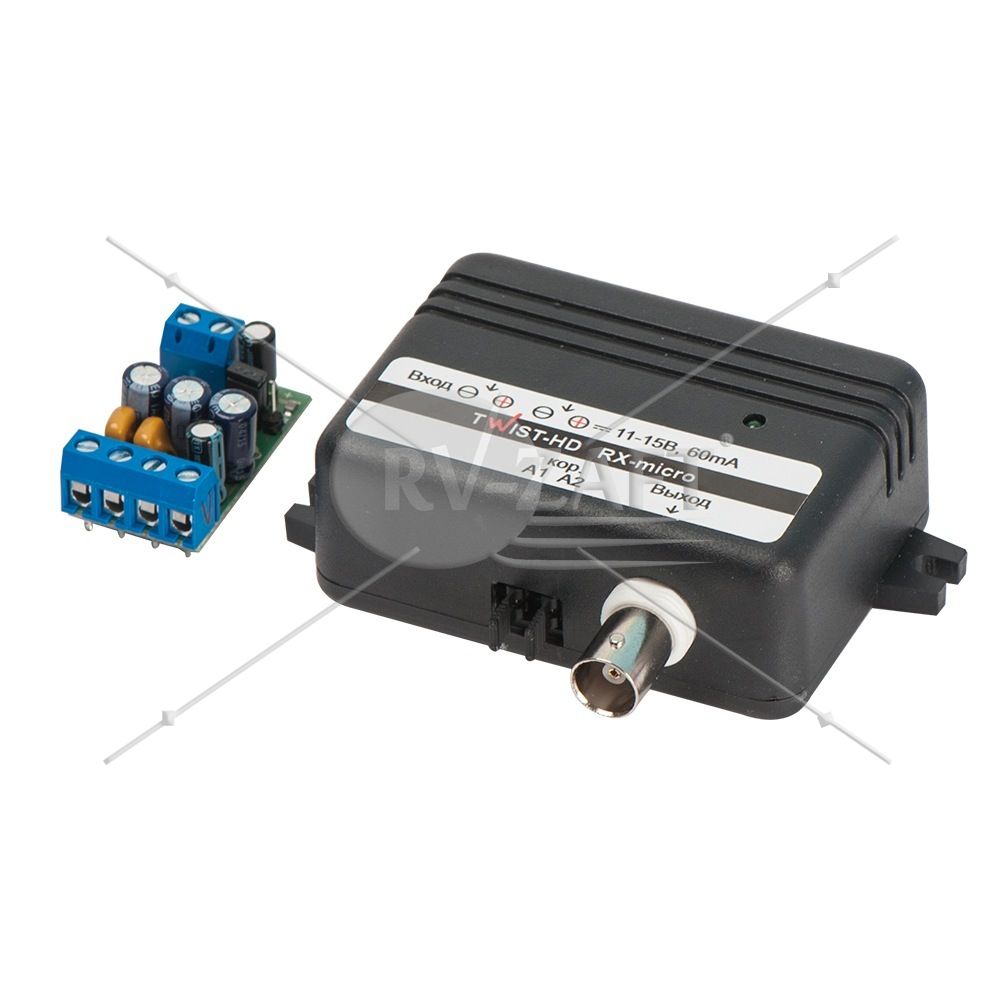

Комплект підсилювачів TWIST-HD-MICRO Twist 14751

Принцип роботи

Комплект підсилювачів TWIST-HD-micro (далі комплект) призначений для передачі чорно-білого і кольорового композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD по кручений парі UTP, FTP, SFTP і аналогічним на відстань до 500 м в залежності від типу використовуваного кабелю. Комплект має вбудовану систему захисту з боку лінії зв'язку від наведених напруг. Точне узгодження з лінією передачі дозволяє виконувати багатоканальну передачу відеосигналів від відеокамер та інших джерел відеосигналів по одному багатопарному магістрального кабелю без помітного взаємного впливу каналів, використовуючи необхідне число комплектів

Передавачі і приймачі відеосигналу по кручений парі використовуються для передачі відеоданих на відстані. Зазвичай, для не великих відстаней використовуються пасивні приймачі і передавачі, для великих активні. В активних застосовується схемотехніка спрямована на посилення передачі і прийому сигналу. Передавачі і приймачі часто працюють в парі і можуть комбінуватися залежно від завдань, поставлених перед системою відеоспостереження. Найбільш досконалі пристрої використовують складні алгоритми передачі сигналу, що включають алгоритми помехозащищенности. Завдяки активним приймачів і передавачів також компенсуються перешкоди викликані наведеннями по ланцюгу живлення. При правильному налаштуванні в певних випадках можна отримати дуже високі показники якості сигналу навіть при передачі його на великі відстані.

Функції та особливості

• Застосовується для передачі відеосигналу в системах відеоспостереження;
• Підтримує роботу з камерами високого дозволу;
• Активний, для форматів D1 , 960H, TVI, CVI, AHD
• Чи здатний передати кольоровий сигнал по кручений парі на відстань до 500 м.

Характеристики

• живлення комплекту стандартного виконання:
  -Активний кодер TWIST-HD-TX-micro: 12В +/- 10% DC;
  -Декодер TWIST-HD-RX-micro: 11В - 15В DC;
• Споживання комплекту стандартного виконання
  - Активний кодер TWIST-HD-TX-micro: не більше 50 мА;
  - Декодер TWIST-HD-RX-micro: не більше 60 мА;
• Вхідний опір (кодер): 75 0м;
• Номінальна вхідна/вихідна напруга відеосигналу: 1В;
• Вихідний опір (декодер): 75 Ом;
• Діапазон робочих частот: 15Гц - 40МГц;
• Нерівномірність частотної характеристики у всьому діапазоні (UTP CAT5E 305м): не більше 3 дБ;
• Розміри
  - Кодер TWIST-HD-TX-micro: 38 х 20 х 17 мм;
  - Декодер TWIST-HD-RX-micro: 87 х 77 х 28 мм.
