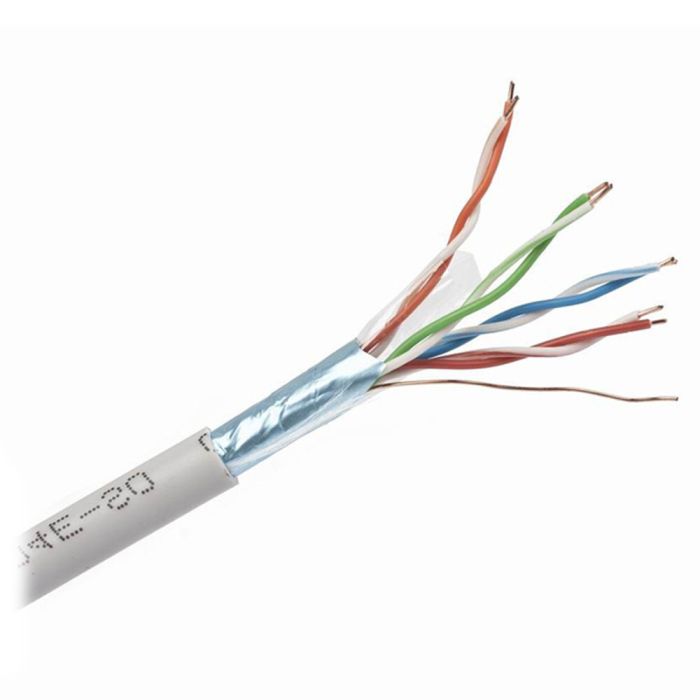

Кабель "витая пара" КПВЭ-ВП (200) 4x2x0,51 (F/UTP-cat.5E) с экраном

Данная марка кабеля предназначена для внутренней прокладки, имеется экран для противодействия электромагнитным помехам. Производитель - Украина, ПАО «Одесский кабельный завод «Одескабель». Можно применять внутри зданий для прокладки в межэтажных каналах, кабель-каналах, плинтусах, кабельростах. Эксплуатируется при частотах до 200 МГц. Поставляется, как правило, в бухтах по 305 и 500 метров. 305 м. - коробка; 500 м. - катушка. Цвет оболочки - белый (светло-серый). Цена указана за бухту 305 м., упакованную в коробке.

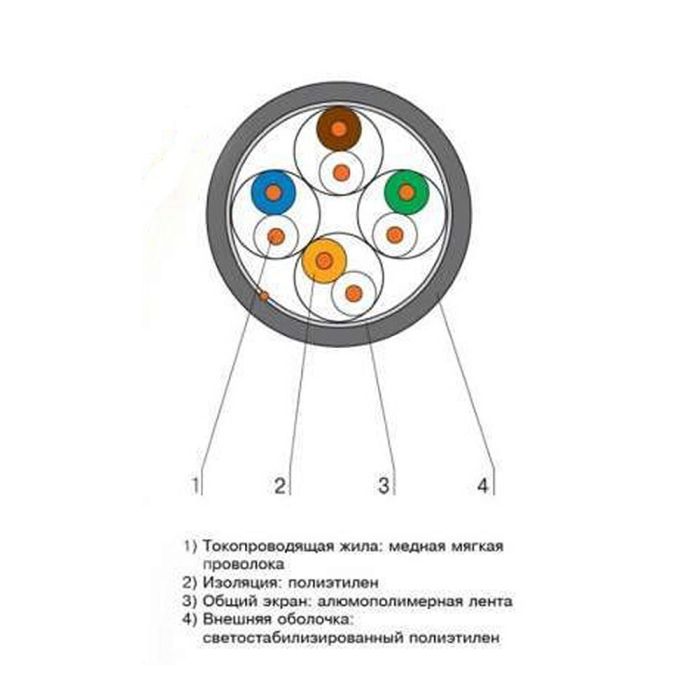

Структура кабеля:
1. Токопроводящая жила (ТПЖ): медная отожженная проволока 0,51 мм.
2. Изоляция: сплошная, ПЭ.
3. Пара: два изолированных проводника, скрученных вместе с согласованными шагами и со следующей цветовой идентификацией:
- пара 1: бело-синяя/синяя
- пара 2: бело-оранжевая/оранжевая
- пара 3: бело-зеленая/зеленая
- пара 4: бело-коричневая/коричневая
4. Поясная изоляция: пленка ПЭТ-Э, с перекрытием.
5. Экран сердечника: алюмополимерная лента (металлом внутрь).
6. Дренажный проводник: медная луженая проволока диаметром 0,4 мм (под экраном).
7. Оболочка: ПВХ для прокладки внутри зданий и помещений.

Температурный диапазон:
- во время монтажа: -10 °C...+60 °C.
- во время эксплуатации: -20 °C...+60 °C.
Радиус изгиба: ≥ 8 диаметров кабеля.
Усилие растяжения: ≤ 85 H.
Расчётная масса: 37,2 кг/км.

Электрические характеристики при температуре 20 °C:
Рабочая емкость, не более 56 нФ/км.
Электрическое сопротивление тпж постоянному току, не более 95 Ом/км.
Омическая асимметрия жил в паре, не более 2 %.
Электрическое сопротивление изоляции, не менее 5 ГОм/км.
Номинальная скорость распространения сигнала 68 %.
Задержка распространения сигнала не более 534+36/кв. кор. f нс/100 м.
Модуль волнового сопротивления в диапазоне частот от 1 до 100 МГц  составляет 100 +/-15 Ом.
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд 2,5 кВ.
Рабочее напряжение (пост. ток) 72 В.
Затухание по экрану в диапазоне частот 30-100МГц: ≥ 40 дБ.

Требование к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018.
Требование к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1.
Пожарная безопасность: ПВХ - ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2.

Кабельная продукция Одесского кабельного завода имеет отличное качество, отвечающее международным стандартам, и эксплуатационную надежность. Монтажники от торговой марки RV-ZAFT® стараются использовать в своей работе кабель типа "витая пара" только производства "Одескабель", особенно на крупных объектах. Силовые кабели, провода и LAN-кабели этого ведущего украинского производителя пользуются постоянным спросом на внутреннем и международном электротехническом рынке. Производство особенно востребованных в последние десятилетия цифровых или LAN-кабелей постоянно растет. Завод неустанно совершенствует технологии и предлагает оригинальные новинки производства для удовлетворения актуальных запросов на кабельную продукцию.
