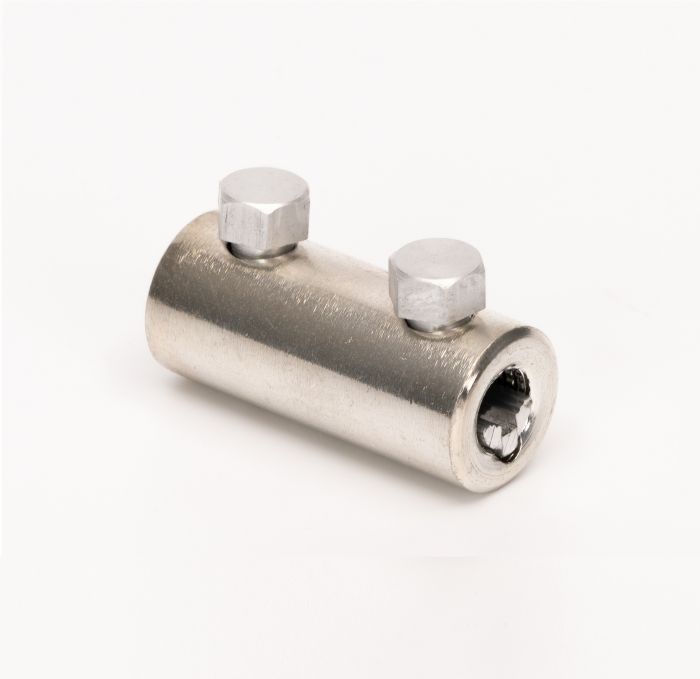

Гільза болтова алюмінієва луджена KW 10-35

Гільза болтова алюмінієва луджена KW 10-35.

Гільзи болтові алюмінієві луджені (до 10кВ)

Призначення: для з’єднання мідних і алюмінієвих проводів та кабелів, незалежно від їхньої геометрії (круглі і секторні жили), і класу гнучкості (моножильні та гнучкі багатодротяні проводи).

Метод монтажу: за допомогою болтів зі зривними головками.

Матеріал: алюмінієвий сплав з лудінням.

Одиниця виміру: штука.

Напруга номінальна: < 10000В

Наконечники і гільзи зі зривними болтами тм Takel:

• Мають захисне покриття (лудіння), яке захищає від вологи та інших факторів зовнішнього середовища, що збільшує термін служби, а також дозволяє використовувати їх з проводами з різних металів;
• Є мультирозмірними.  Гільзи з'єднувальні одного номіналу можна використовувати з декількома розмірами проводів (від 4 до 6 номіналів перерізу проводів для кожного виробу);

Поєднання мультирозмірності і великої площі контакту досягається за рахунок внутрішніх уставок. Для проводів початкових номіналів діапазону, заявленого для виробу, використовується уставка, яка зменшує внутрішній діаметр. Для застосування з проводами великих номіналів, гільзи використовуються без уставок;

• Гільзи зі зривними болтами містять контактну пасту, що поліпшує електропровідність, і перешкоджає процесам окислення;
• Конструкція болтів розрахована для зриву головок при досягненні зусилля, що забезпечує надійну фіксацію гільзи на жилі кабелю;
• Розташування болтів зі зміщенням їхніх осей один до одного збільшує площу контакту, і механічну міцність з'єднання;
• Кожен болт має мінімум дві ділянки з меншим діаметром, завдяки чому зрив головки для різних розмірів кабельних жил відбувається в різних місцях, але не вище рівня корпусу гільзи;
• Отвір для кабелю розташований по центру, без зміщення до будь-якої зі стінок хвостовика (центрально-симетричне розташування), що робить розподіл напруженості електричного поля більш рівномірним;
• На внутрішній поверхні стінок є поперечна насічка (у вигляді різьблення), яка збільшує механічну міцність з'єднання гільзи з проводом.
