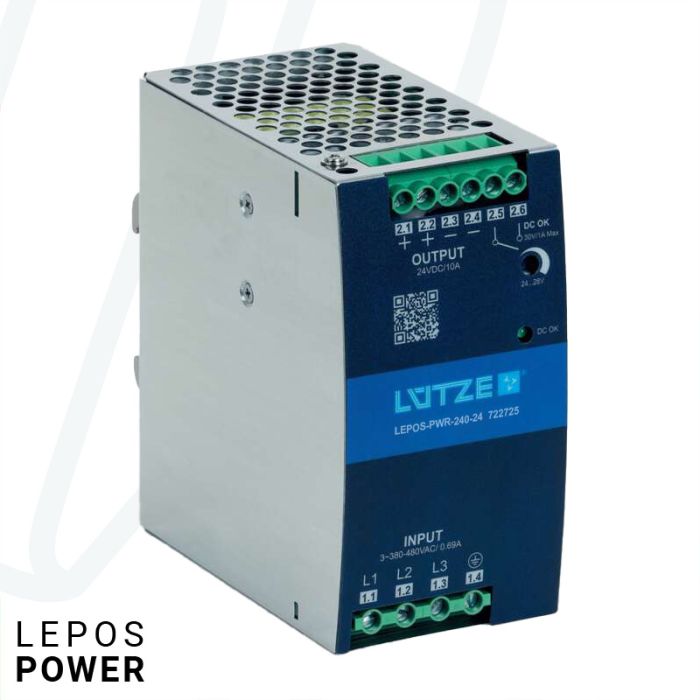

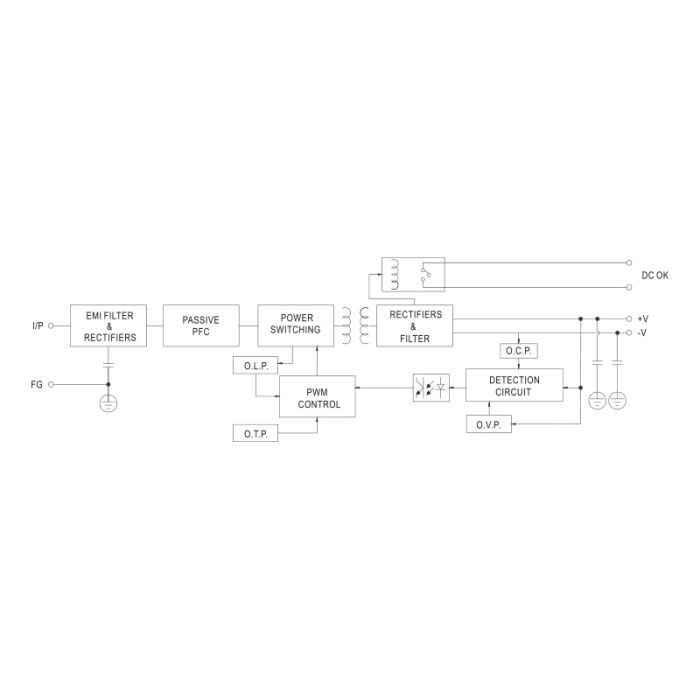

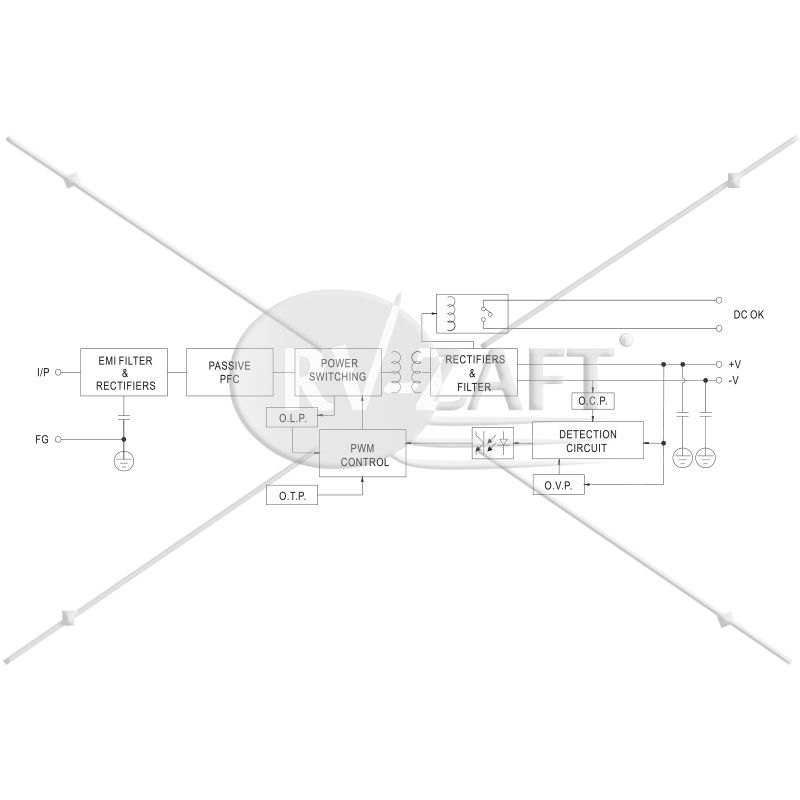

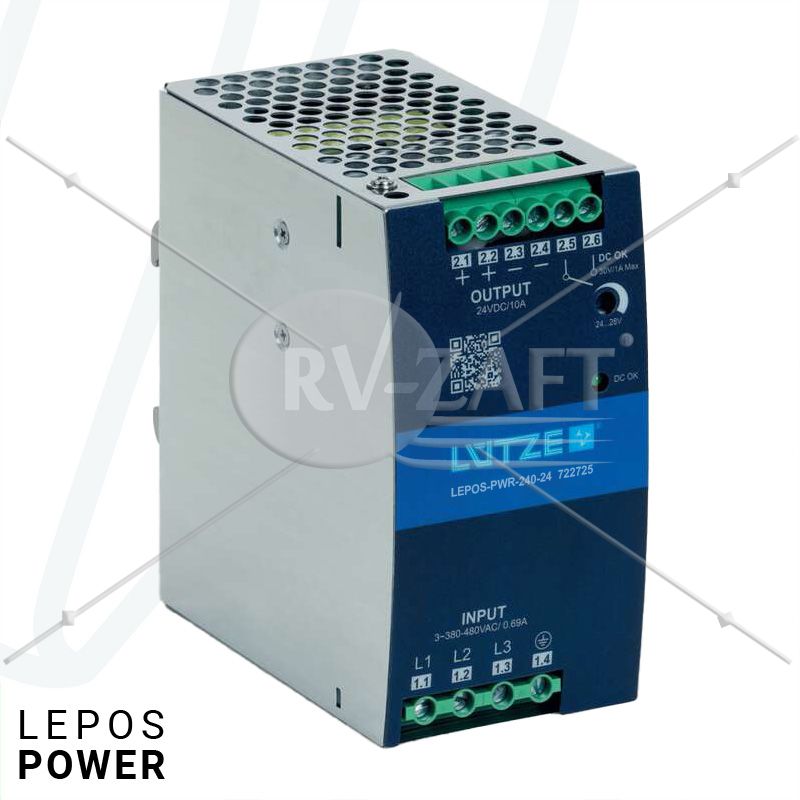

Джерело живлення LUTZE LEPOS-PWR-240-24, 3 фазне, регульоване, 240 Вт

Трифазний імпульсний блок живлення з широким діапазоном вхідної напруги AC 340–550 В або DC 480–780 В. Забезпечує вихідну напругу 24 В постійного струму з номінальним струмом 10 А. Призначений для використання в промислових системах автоматизації.

Технічні характеристики

Вхід

• Кількість фаз: 3
• Номінальна напруга UN: 3 × AC 380–480 В
• Діапазон робочої напруги: 3 × AC 340–550 В / 3 × DC 480–780 В

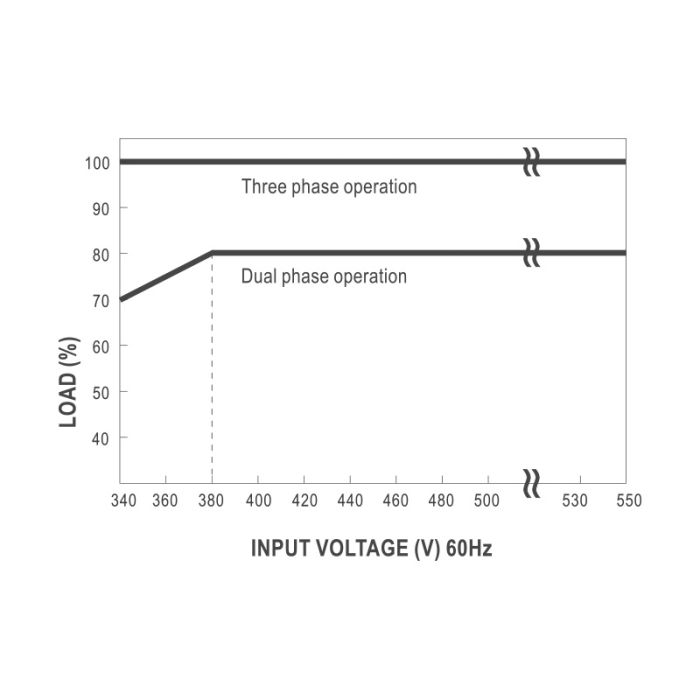

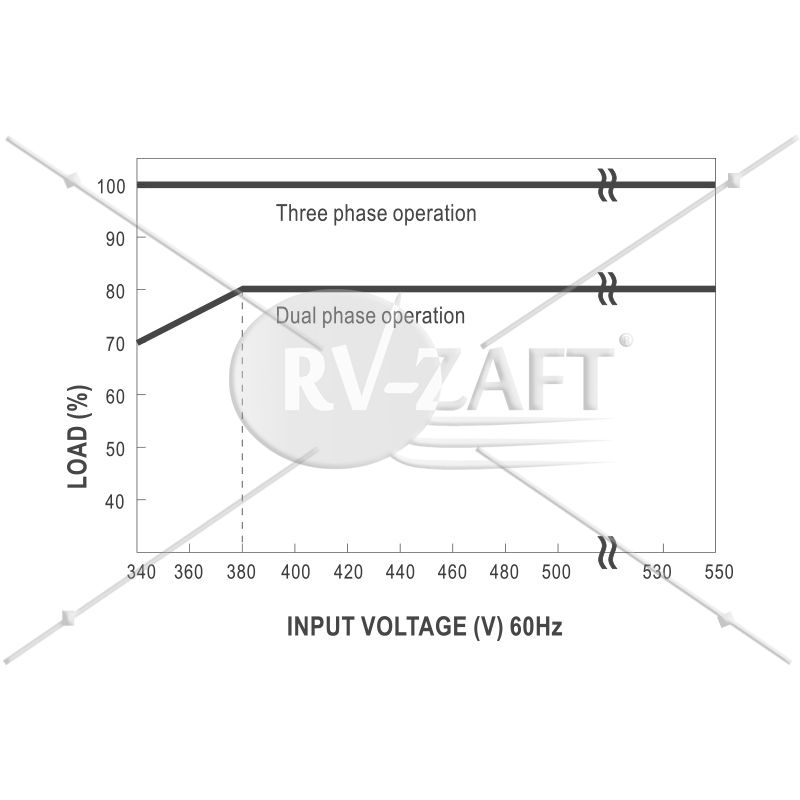

• Можливість двофазної роботи: Так, з підключенням L1, L3, FG або L2, L3, FG (двофазна робота дозволена за певних обмежень вихідного струму; деталі див. у кривих зниження потужності)
• Частотний діапазон: 47–63 Гц
• Номінальний струм IN: приблизно 0,69 А при AC 400 В / 0,6 А при AC 500 В
• Пусковий струм: холодний старт 50 А
• Струм витоку: <2 мА при AC 530 В
• Внутрішній запобіжник: T4,0 A / AC 500 В
• Зовнішній захист: автоматичний вимикач: C 16 A
• Корекція коефіцієнта потужності (P.F.C.): приблизно PF ≥0,53 при AC 400 В (при повному навантаженні) / приблизно PF ≥0,52 при AC 500 В (при повному навантаженні)

Вихід

• Вихідна напруга/струм: DC 24 В / 10 А
• Номінальна напруга UN: DC 24 В
• Номінальний струм IN: 10 А
• Максимальний вихідний струм: 13 А, 3 с
• Розсіювання потужності: <20 Вт при AC 400 В
• Діапазон налаштування вихідної напруги: 24–28 В
• Точність: ±1%
• Регулювання навантаження: ±1%
• Регулювання лінії: ±0,5%
• Час підйому: 2000 мс (налаштування), 60 мс (час увімкнення) при AC 400 В (при повному навантаженні) / 1500 мс (налаштування), 60 мс (час увімкнення) при AC 500 В (при повному навантаженні)
• Температурний коефіцієнт: ±0,05% / °C (0–60 °C)
• Пульсації та шум: ≤100 мВ pp (виміряно з шириною смуги 20 МГц, пробник завершено паралельним конденсатором 0,1 мкФ MKP)
• Час утримання: >20 мс при AC 400 В / >40 мс при AC 500 В (при повному навантаженні)
• Паралельний/резервний режим: Так, через зовнішній діод розділення, наприклад, 722999
• Ефективність: 92%
• Захист від перегріву: 105 °C ±5 °C, вимкнення з автоматичним скиданням
• Захист від перенапруги: 30–36 В, захист: режим "hiccup", автоматичний скидання після усунення несправності
• Захист від перевантаження: 105–130% номінальної вихідної потужності, захист: обмеження постійного струму, пристрій переходить у режим "hiccup" після 3 секунд
• Захист від короткого замикання: обмеження постійного струму, пристрій переходить у режим "hiccup" після 3 секунд

Індикація стану

• DC ON: зелений світлодіод, DC 22–28 В

Моніторинг

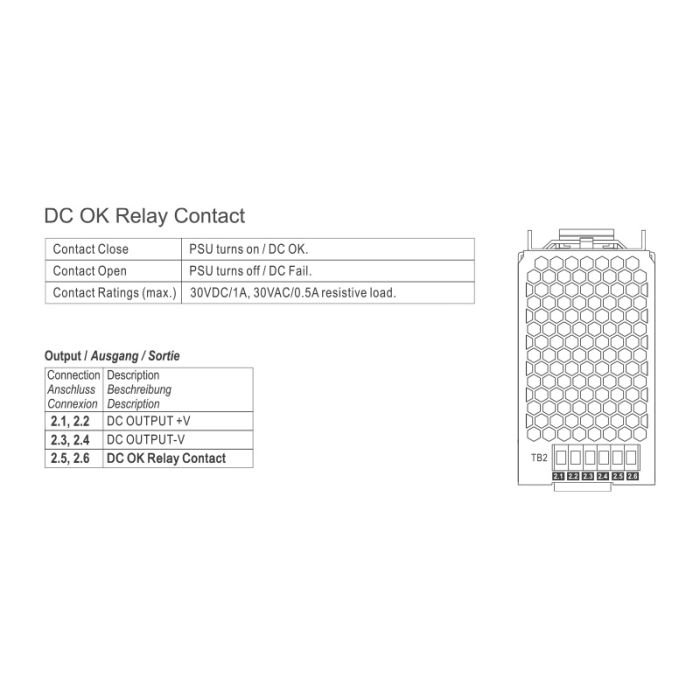

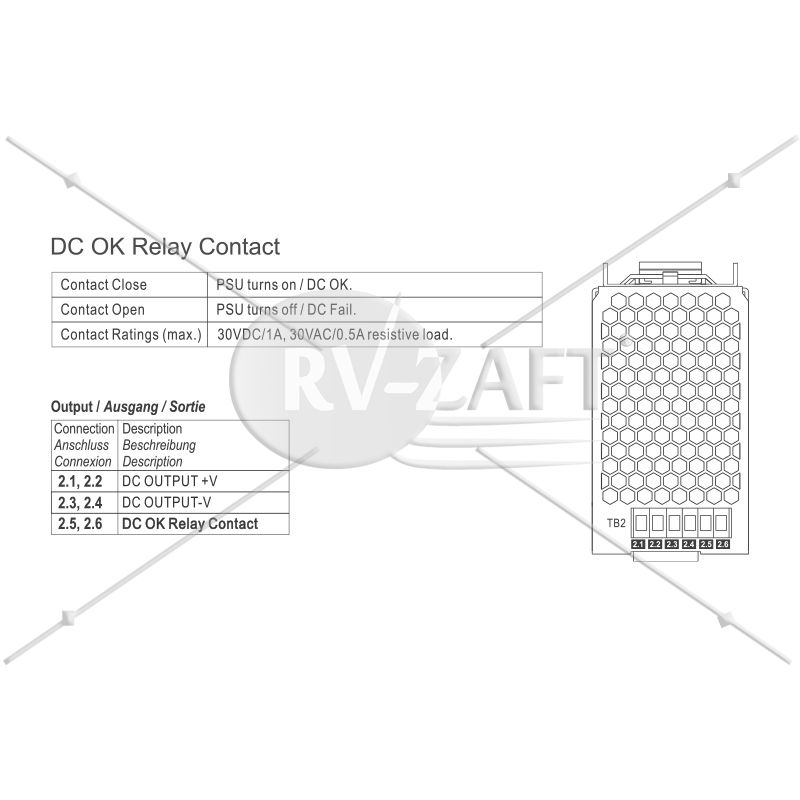

• DC ON Control (Rdy): нормально відкритий контакт
• Комутуюча напруга: AC/DC 30 В
• Комутуючий струм: AC/DC 1 А
• Комутуюча здатність: 30 VA / 30 В
• Комутуюча здатність: 30 VA / 30 Вт
• Ізоляційна напруга: AC 500 В

Загальні характеристики

• Ізоляційна напруга вхід/вихід: AC 3,0 кВ еф.
• Ізоляційна напруга вхід/земля: AC 2,0 кВ еф.
• Ізоляційна напруга вихід/земля: AC 500 В / DC 500 В

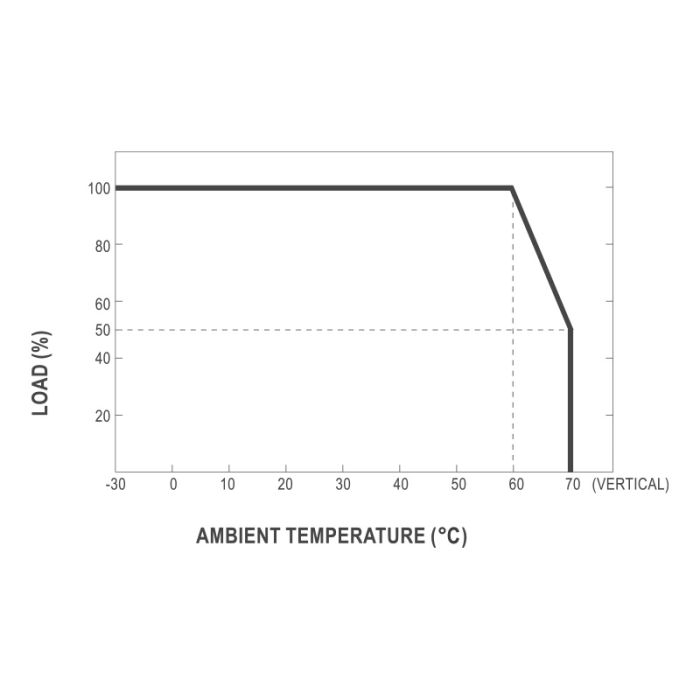

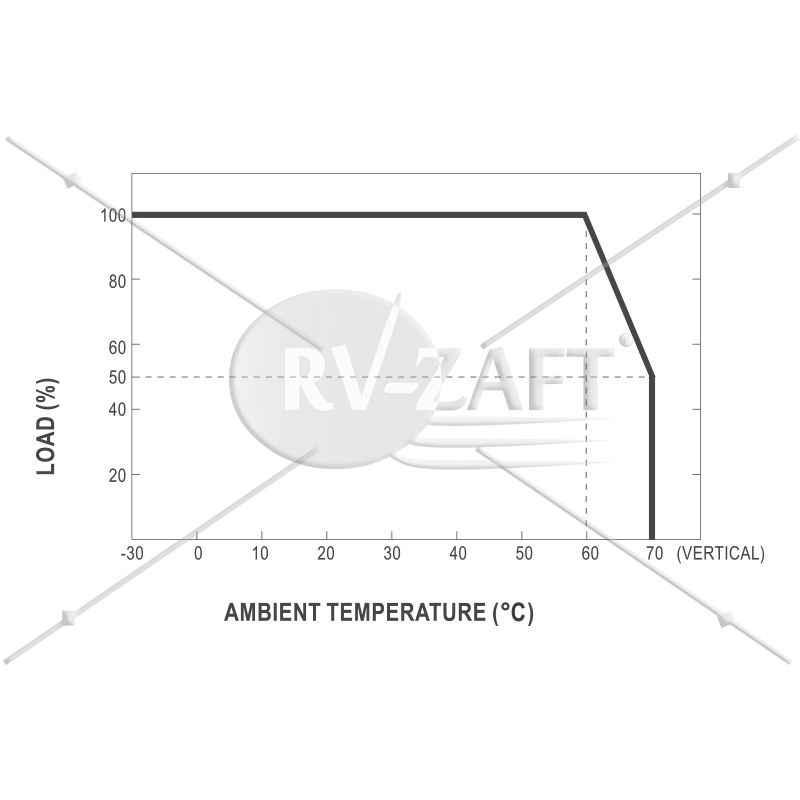

• Зниження потужності (дерейтинг): >50 °C: -12 Вт/°C
• Охолодження: природна конвекція, 15 мм відстань справа/зліва, 40 мм зверху, 20 мм знизу
• Матеріал корпусу: метал
• Монтаж: на DIN-рейку TS35 (EN 60715)
• Максимальна висота експлуатації: 2000 м
• Робоче положення: вертикальне
• MTBF: 108300 годин (MIL-HDBK-217F при 25 °C) / >1 174 000 годин (Telcordia SR-332, Bellcore)
• Ступінь захисту: IP20
• Клас захисту: I
• Вага: 1,5 кг
• Тип підключення: гвинтовий термінал, 0,20 мм² – 2,5 мм² (AWG 24 – AWG 12)

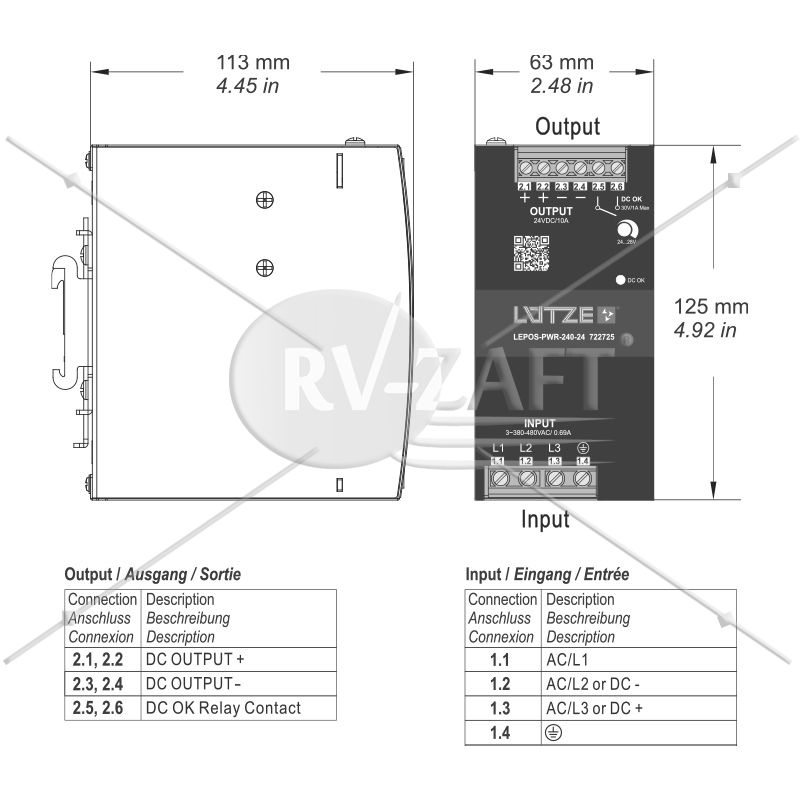

• Розміри (Ш × В × Г): 73 мм × 125 мм × 129 мм
• Кількість в упаковці: 1

Умови експлуатації

• Робочий температурний діапазон: -30 °C … +70 °C
• Температура зберігання: -40 °C … +85 °C
• Категорія перенапруги: III
• Ступінь забруднення: 2
• Відносна вологість: 20–95 %, без конденсації
• Стійкість до вібрацій: 2 g / 10–500 Гц, 1 година/напрямок X, Y, Z, змонтовано на DIN-рейці (IEC 60068-2-6)

Сертифікація та стандарти

• Відповідність: CE
• Сертифікація: cULus (E249179)
• Стандарти:
  • EN 55032:2015+A11:2020
  • EN 55035:2017+A11:2020
  • EN 61010-1:2010+A1:2019+AC:2019
  • UL 61010-1:2019
  • UL 61010-2-201:2018

Примітки та коментарі

• Примітка: Усі параметри, якщо не зазначено інше, вказані для AC 400 В вхідної напруги, номінального навантаження та температури 25 °C.
• Блок живлення вважається компонентом, що встановлюється у кінцевий пристрій. Весь пристрій повинен бути протестований на відповідність директивам EMC.

Додаткова інформація

Більш детальну інформацію можна знайти за посиланням: LEPOS-PWR-240-24
