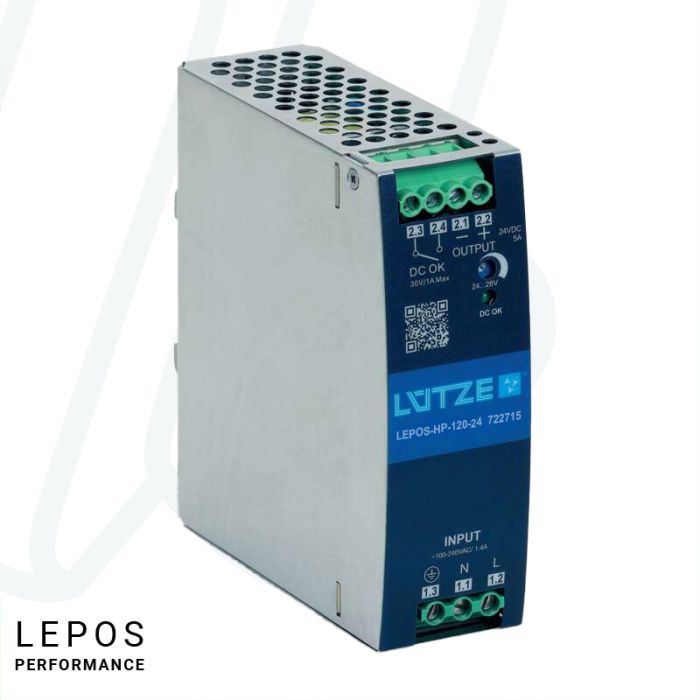

Джерело живлення LUTZE LEPOS-HP-120-24, 1 фазне, регульоване, 120 Вт

Однофазний імпульсний блок живлення з номінальною вхідною напругою AC 115/230 В та вихідною напругою DC 24 В, струм 5 А. Призначений для використання в промислових системах автоматизації.

Технічні характеристики

Вхід

• Кількість фаз: 1
• Номінальна напруга UN: AC 115/230 В
• Діапазон робочої напруги: AC 85–264 В
• Частотний діапазон: 47–63 Гц
• Номінальний струм IN: 2,5 А при AC 115 В / 1,3 А при AC 230 В
• Пусковий струм: ≤30 А
• Внутрішній запобіжник: T3,15 A / AC 250 В
• Зовнішній захист: автоматичний вимикач: C 6 A / плавкий запобіжник: T 10 A
• Корекція коефіцієнта потужності (P.F.C.): >0,6

Вихід

• Вихідна напруга/струм: DC 24 В / 5 А
• Номінальна напруга UN: DC 24 В
• Номінальний струм IN: 5 А
• Максимальний вихідний струм: 7 А, 5 с
• Розсіювання потужності: <18 Вт
• Діапазон налаштування вихідної напруги: DC 23–28 В
• Регулювання навантаження: <1%
• Пульсації та шум: <60 мВ
• Час утримання: >20 мс при AC 115 В / >50 мс при AC 230 В
• Паралельний/резервний режим: Так, через зовнішній діод розділення, наприклад, 722999
• Ефективність: >87%
• Захист від перегріву: Так
• Захист від перенапруги: ≥DC 33 В
• Захист від короткого замикання: режим "hiccup"

Індикація стану

• DC ON: зелений світлодіод, ≥21,6 В
• DC LOW: червоний світлодіод, ≤21,6 В

Моніторинг

• DC ON Control (Rdy): нормально відкритий контакт
• Комутуюча напруга: AC 300 В / DC 150 В
• Комутуючий струм: AC/DC 1 А
• Комутуюча здатність: 300 VA / 30 Вт
• Ізоляційна напруга: AC 500 В

Загальні характеристики

• Ізоляційна напруга вхід/вихід: DC 4,2 кВ
• Ізоляційна напруга вхід/земля: DC 2,2 кВ
• Ізоляційна напруга вихід/земля: DC 750 В

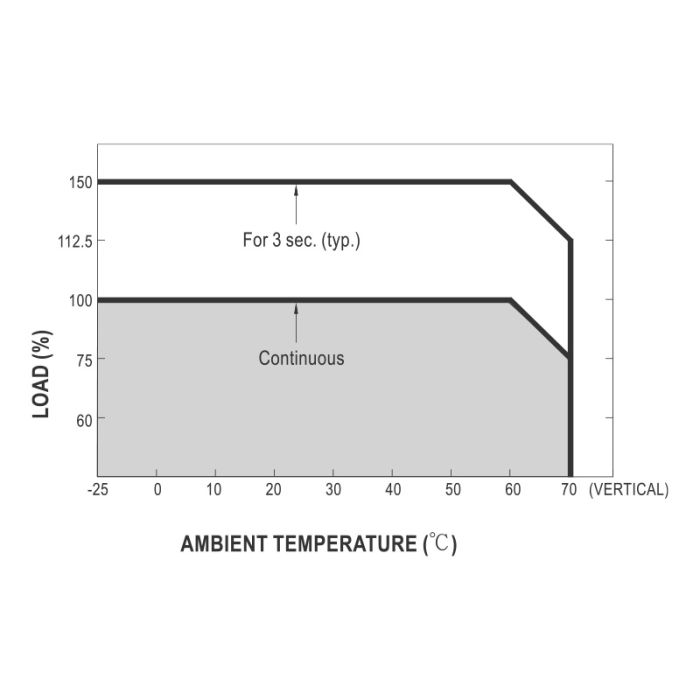

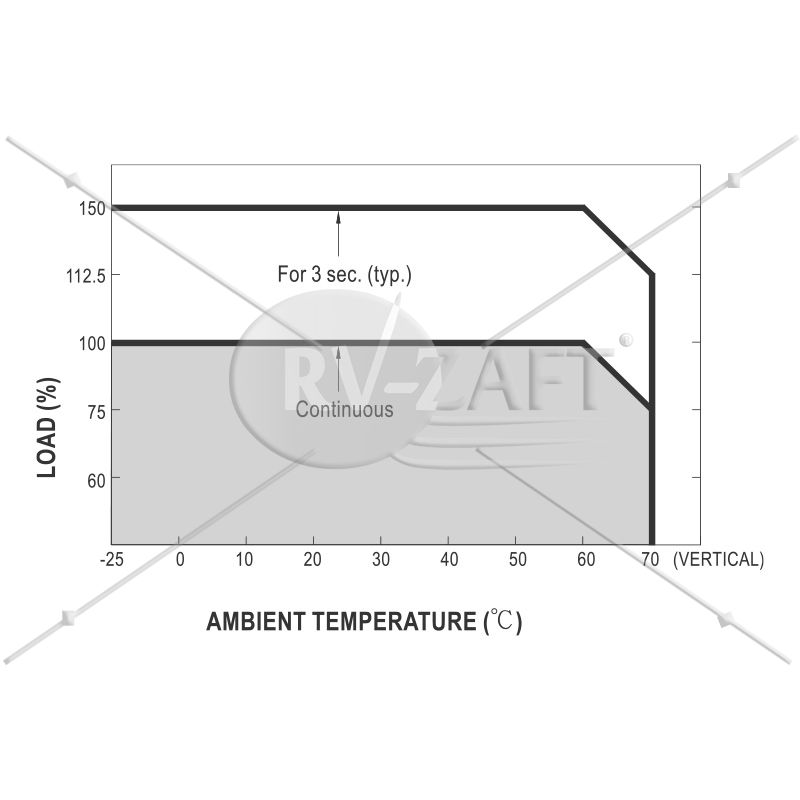

• Зниження потужності (дерейтинг): >60 °C: -2,4 Вт/°C
• Охолодження: природна конвекція, 50 мм відстань зверху/знизу, 20 мм з боків
• Матеріал корпусу: алюміній
• Монтаж: на DIN-рейку TS35 (EN 60715)
• Робоче положення: вертикальне
• Ступінь захисту: IP20 (IEC 60529)
• Вага: 0,45 кг
• Тип підключення: гвинтовий знімний термінал, 0,20 мм² – 2,5 мм²

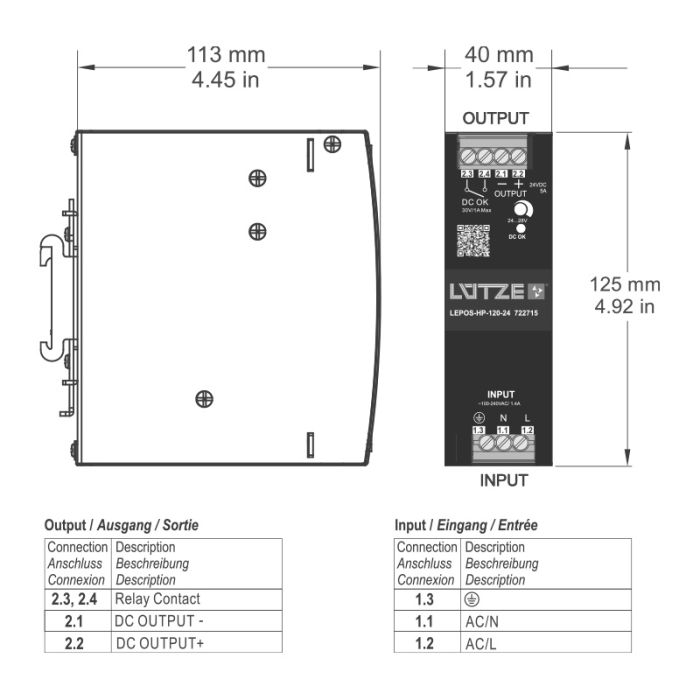

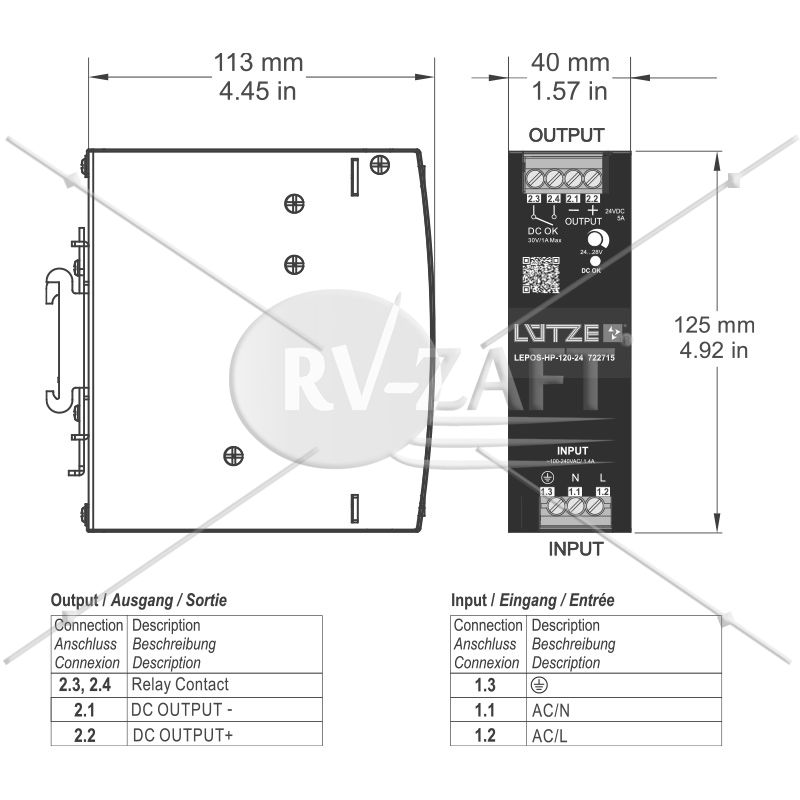

• Розміри (Ш × В × Г): 40,0 мм × 115,0 мм × 110,0 мм
• Кількість в упаковці: 1

Умови експлуатації

• Робочий температурний діапазон: -25 °C … +70°C
• Робочий температурний діапазон: -25 °C … +70 °C
• Температура зберігання: -40 °C … +85 °C
• Категорія перенапруги: III
• Ступінь забруднення: 2
• Відносна вологість: 5–95 %, без конденсації
• Стійкість до вібрацій: 2 g / 10–500 Гц (IEC 60068-2-6)

Сертифікація та стандарти

• Відповідність: CE
• Сертифікація: UL, cULus
• Стандарти:
  • EN 61010-1
  • UL 61010-1
  • EN 55011 Class B
  • EN 61000-6-2
  • EN 61000-6-3

Примітки

• Усі зазначені параметри вказані для вхідної напруги AC 230 В, номінального навантаження та температури 25 °C.
• Блок живлення є компонентом і повинен бути перевірений на відповідність стандартам EMC у кінцевому пристрої.
• Документація з рекомендаціями щодо перевірки доступна на офіційному сайті виробника.

Додаткова інформація

Більш детальну інформацію можна знайти за посиланням: LEPOS-HP-120-24
