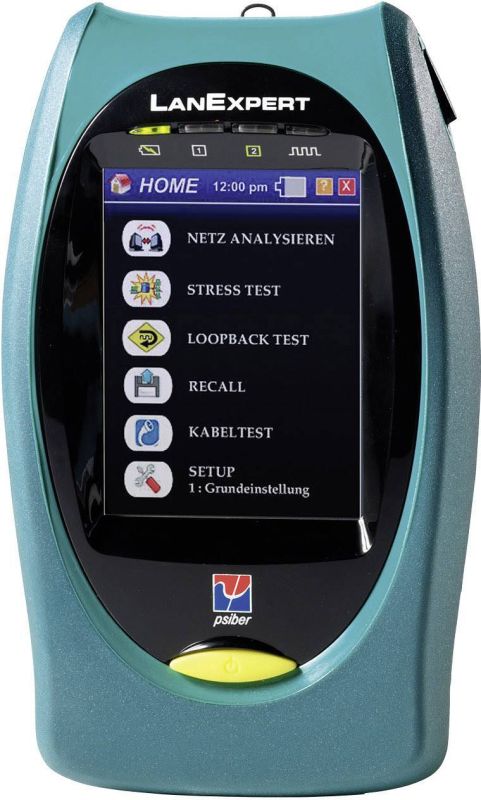

Аналізатор кабелю та мережі LanExpert 8015 із зондом відстеження кабелю CT15

     LanExpert 8015 — це комплексний аналізатор мережі, який дозволяє користувачам надавати надійні мережеві послуги за допомогою одного тестового пристрою. Інсталятори, технічні спеціалісти, менеджери та постачальники послуг тепер можуть отримати допомогу професійних засобів у налаштування цифрових мереж передачі даних, включаючи системи безпеки та відеоспостереження.

      Серія LanExpert дозволяє мережевим професіоналам швидко підтримувати та оптимізувати мережеві послуги. Можливості, включаючи:
- Тестування кабелю (LE80хх), виявлення зв’язку, пінг і трасування маршруту перевіряють з’єднання «точка-точка» та міжмережне з’єднання.
- Детальний моніторинг, фільтрація та захоплення пакетів дають можливість виявляти та вирішувати складні проблеми.
- Гнучка генерація трафіку та структуровані стрес-тести демонструють продуктивність мережі за різних умов навантаження.
- Тести VoIP, електронної пошти та Inline PoE (LE80хх) надають статистичні дані та вимірювання, необхідні для забезпечення належної продуктивності мережі.
LanExpert 8015- це єдине рішення для аналізу та усунення несправностей мереж від кабелю до пакету даних.

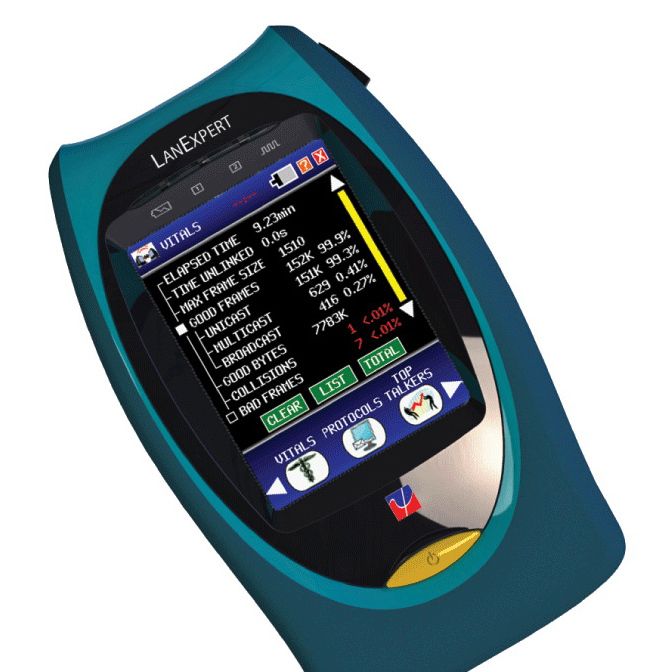

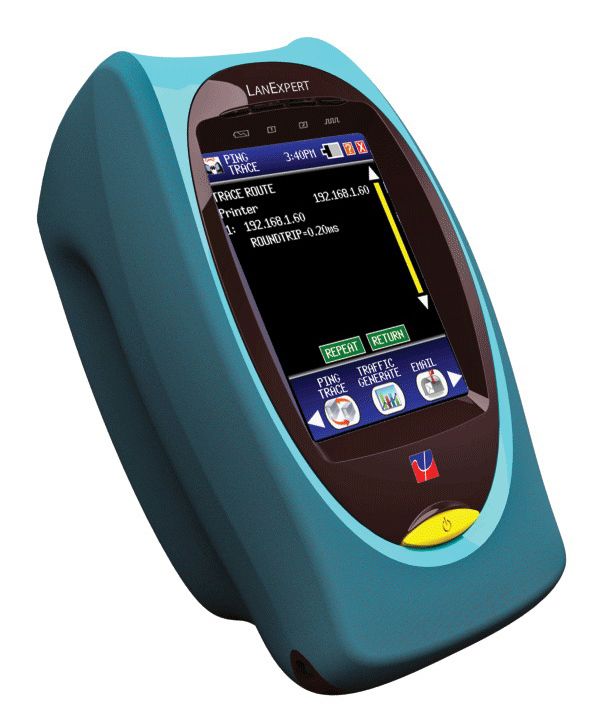

     Вбудований режим дозволяє користувачам ненав’язливо відстежувати мережевий трафік (10/100/1000BaseTX) для визначення протоколів, використання портів, статистики VoIP та використання мережі. LANEXPERT може захоплювати та зберігати до 10 000 пакетів із визначеними користувачами фільтрами для детального аналізу в польових умовах або завантажувати через мережу чи на USB-флешку. Використовуючи порт RJ-45, тести, включаючи Ping, Link, Trace Route, DHCP та Discovery, використовуються для швидкого виявлення проблем мережі. LANEXPERT може генерувати до 100% завантаження трафіку з контролем швидкості та розміру пакетів, щоб продемонструвати продуктивність мережі при різному трафіку. рівнів.

     Крім того, надається стрес-тест, який генерує трафік та вимірює показники продуктивності відповідно до RFC 2544. Стрес-тест можна проводити за допомогою двох незалежних портів на одному блоці або використовувати з другим блоком, розташованим віддалено в мережі.

     Тести PoE включають вимірювання напруги та вбудованого струму для визначення фактичної потужності, що використовується живим пристроєм. LANEXPERT також перевіряє кабелі на короткі замикання, розмикання, розділення пар, зворотні пари, вимірює довжину кабелю та генерує тони для трасування кабелю.

     LANEXPERT — це комплексний аналізатор мережі, який дозволяє користувачам надавати надійні мережеві послуги за допомогою одного тестового пристрою. Інсталятори, технічні спеціалісти, менеджери та постачальники послуг тепер можуть отримати допомогу експертів у мережі за доступною ціною.  Виміряє і контролює велику кількість параметрів та функцій, наприклад:

• Пропускна спроможність – визначає максимальну кількість кадрів в секунду, яку можна передати без помилок. Тест починається із середньої частоти кадрів, а потім порівнюється число переданих і прийнятих кадрів. Якщо кадри не втрачені, швидкість збільшується, доки не відбудеться втрата кадру. Якщо кадри втрачені, швидкість зменшується, доки не буде втрачено жодного кадру.
• Затримка – вимірює час, необхідний для проходження кадру від вихідного пристрою через мережу до пристрою призначення, а потім назад до джерела. Під час передачі кадри позначаються міткою часу. Коли позначений кадр отримано назад, вимірюється затримка.
• Втрата кадру – вимірює реакцію мережі на умови перевантаження. Трафік надсилається з максимальною швидкістю рядків, а потім підраховується кількість кадрів, що скидаються. При виявленні пропущених кадрів тест перезапускається з меншою швидкістю. Цей тест повторюється до тих пір, поки не буде втрати кадру протягом двох послідовних ітерацій.
• Порядкові кадри – вимірює максимальну кількість кадрів, отриманих з повною швидкістю рядка перед втратою кадру.
• VoIP використовує три різні протоколи. Виявлені телефонні лінії також можуть бути посиланнями на відео або дані.
• SIP використовується для <Керування сеансом> - комбінація VoIP-пристрій/лінія реєструється на SIP-сервері з інтервалами (зазвичай кожні кілька хвилин). Таким чином, місцезнаходження та статус пристрою/лінії підтримується провайдером VoIP. Це також автентифікує пристрій/лінію. Вхідні та вихідні дзвінки також керуються через SIP-сервер.
• RTP використовується для фактичних <потокових даних> (тобто аудіо під час телефонного дзвінка) - коли дзвінок здійснюється на/з пристрою/лінії, SIP-сервер надає пристрою/лінію IP-адреси сервера RTP для використання. Потім пристрій/лінія надсилає або отримує потік даних на/з сервера RTP. Як правило, ці дані мають постійну швидкість (зазвичай 50 кадрів в секунду для аудіо), і є два потоки даних (один для вхідних даних, інший для вихідних).
• RTCP використовується, щоб дозволити кожному кінці активного сеансу RTP передавати один одному інформацію про якість зв’язку. Не всі пристрої або сервери RTP роблять це. Якщо це відбувається, відправник зазвичай надсилає один пакет кожні кілька секунд. Це дозволяє провайдеру VoIP зберігати знання про продуктивність мережі.

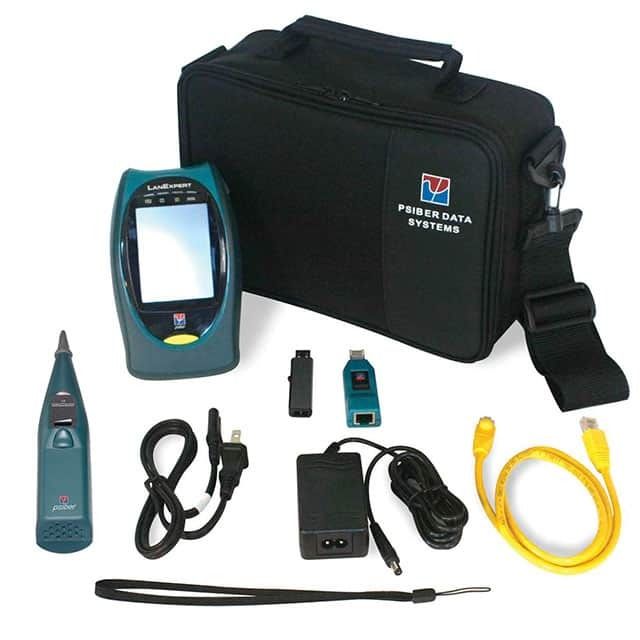

     CableTracker Probe (CT15) входить в комплектацію приладу, містить регулятор гучності, непровідний пластиковий наконечник і повну сумісність з наявними на ринку аналізаторами і генераторами. CableTracker можна використовувати з генераторами тону CableTracker CT10 і CT12, CableTool CT50, PingerPro Series і LanExpert 80.

     Розмістіть непровідний наконечник зонда CableTracker CT15 біля кабелю або кінцевої точки, яку потрібно ідентифікувати, і зонд випромінює звуковий сигнал від тон-генератора, який прикріплений до кабелю. Звуковий сигнал найгучніший, коли зонд знаходиться поблизу правильного кабелю або кінцевої точки. Гучність можна регулювати, обертаючи коліщатко, розташоване над кнопкою. Зонд CT15 також оснащений однією кнопкою. Натисніть і утримуйте кнопку TEST і переконайтеся, що зелений світлодіод горить. Світлодіодне світло від освітлювальної труби вказує на те, що пристрій увімкнено, а батарея має достатню напругу.
